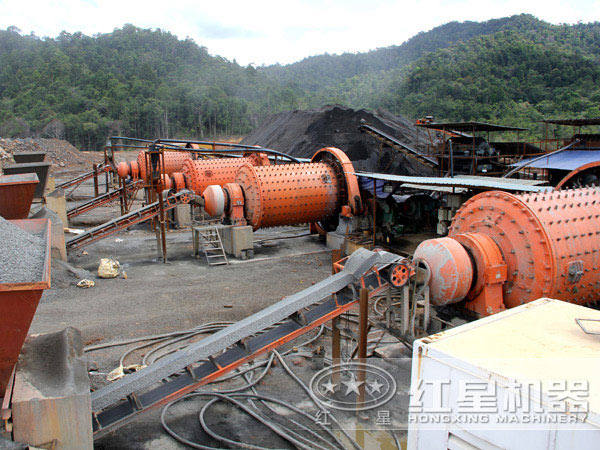

鋼渣粉磨設備及工藝流程

鋼渣和礦渣是鋼鐵冶煉時生產的尾渣廢棄物，因其化學成分主要是SiO2、CaO、Al2O3、Fe2O3、MgO等，與水泥熟料化學成分相近，因而磨細后具有潛在的水化活性，具備膠凝材料性質，所以工業生產中常將其應用于水泥及混凝土生產中。為了實現球磨機既能夠粉磨冶煉鋼渣、又能夠粉磨高爐礦渣“一機兩用”的設計目的，紅星廠家對鋼渣和礦渣進行原料分析，設計出合理的鋼渣處理回收工藝。

一、球磨機一機兩用

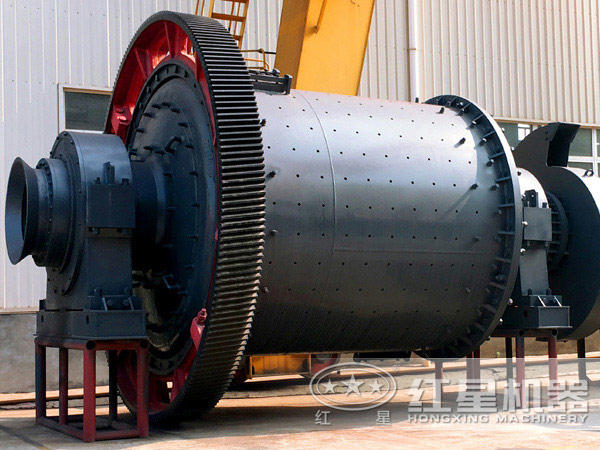

由球磨機組成的鋼渣微粉生產線，不但可以應用在鋼渣粉磨方面，而且還可以在不改變系統工藝流程以及系統工藝設備前提條件下粉磨高爐礦渣，做到“一機兩用”，并且使用球磨機粉磨礦渣的產品質量要優于使用立磨粉磨礦渣的產品質量。因?yàn)槭褂昧⒛シ勰サV渣一般產品比表面積在4200~4500c㎡/g，再往上提高就比較困難，而使用球磨機來粉磨礦渣，只需要在控制室調整工藝參數，即可生產出比表面積達到4500c㎡/g以上的產品，使用起來方便、快捷。

該設備還可以粉磨水泥熟料，做到“一機多用”，所有半成品均可以自行調配出廠或者根據用戶需求搭配出廠，方便下游用戶使用。只不過粉磨水泥熟料時熱風爐不一定開，要看原料綜合水分而定。

球磨機作水泥終粉磨使用時，生產的水泥產品顆粒粒度均勻性系數1.15，3μm以下顆粒小于10%，大于65μm以上顆?；緵]有，符合現代人們對膠凝材料粒度分布與堆積規律的認識。在控制產品指標相同情況下，生產P·O32.5水泥產量達到145t/h，水泥3d強度增加了1~3MPa，28d強度增加了3~5MPa。

二、工藝流程

根據礦渣超細粉磨的特點，我們總結出鋼渣微粉工藝流程示意圖見下圖，其中筒輥磨已被較新球磨機取代。從圖中可以看出，該鋼渣微粉生產線工藝流程簡單、順暢，設備組成數少，工藝路線清晰，其系統分為兩大部分：一路是原料循環回路；一路是氣體循環回路。其中，原料循環回路由球磨機+磨出口提升機+“分級+烘干”設備+鎖風閥+入磨膠帶輸送機組成。氣體循環回路由“烘干+分級”設備+除塵器+循環風機組成。在圖中，串聯布置的烘干機和分級機設備，即是物料回路必經之路，也是烘干氣體必經之路，地位十分重要。

三、平面布置

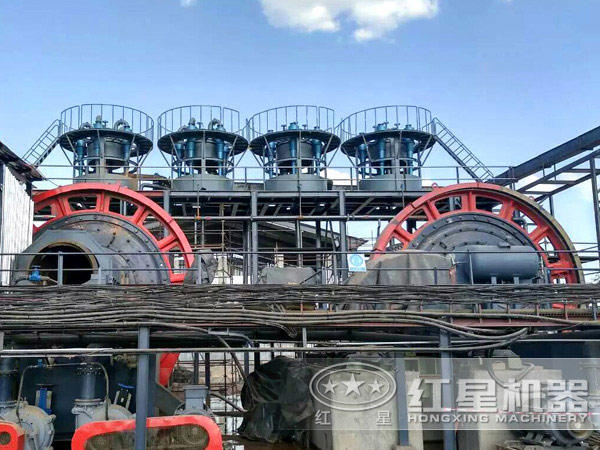

鋼渣微粉生產線建設范圍包括從鋼渣堆棚開始到鋼渣粉、鋼渣粉與礦渣混合散裝出廠完整的粉磨生產線，分為功能完整、相對獨立的四個功能區，即：原料堆場；原料輸送轉運與除鐵；原料粉磨；成品輸送、儲存與出廠。一般根據現場條件，鋼渣堆場采用21m×72m堆棚。原料經鏟裝機裝載轉運到上料料斗，經過二段膠帶輸送機輸送、轉運，送到中間倉緩存，在每段膠帶輸送機上均設置電磁除鐵器等除鐵、撿鐵裝置用以除去原料中的鐵磁性金屬。中間倉內的緩存原料由中間倉下電子皮帶秤、第三段膠帶輸送機轉運，到烘干機前鎖風閥，經鎖風閥進入在線烘干機烘干。烘干后的原料經過膠帶輸送機輸送、電子皮帶秤計量進入球磨機粉磨。粉磨后的混合料經過斗式提升機提升到選粉機，經過分級，合格成品進入除塵器收集成品，經空氣斜槽、提升機送入單獨設置的鋼渣微粉成品庫存儲（儲庫規格Φ15m×40m）；半成品經膠帶輸送機返回磨機繼續粉磨。原礦渣微粉系統已經建成單獨的礦渣微粉成品庫，本次單獨新建鋼渣微粉成品庫、鋼渣粉和礦渣粉混合庫各一個，庫下均設散裝設施，以滿足鋼渣微粉和混合粉汽運散裝出廠要求。
