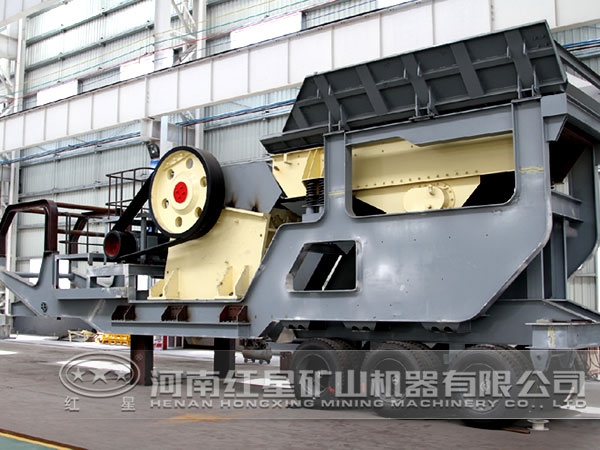

輪胎式移動破碎站構成與工藝流程

近年來，我國正處于新城市建設階段，由于移動式破碎站組合方便、移動靈活，在拆遷重建工作共應用廣泛，國內掀起一股移動破碎站熱潮。移動破碎站有輪胎式移動破碎站和履帶式移動破碎站，應用較廣泛的還是輪胎式移動破碎站。下面本文詳細介紹輪胎式移動破碎站組成設備及工藝流程。

一、輪胎式移動破碎站組成設備

1、振動給料機

振動給料機一般帶有棒條預篩分，其處理量比主機處理量稍大。用于輪胎式移動破碎站的振動給料機有振動電機驅動和雙偏心軸驅動2種結構形式，國外產品普遍采用振動電機驅動，國內產品普遍采用雙偏心軸驅動形式。振動電機提供的激振力較小，要求振動給料機設計較輕，而振動電機價格便宜、占用空間小、維修方便。雙偏心軸激振器可以提供較大激振力，但價格較高、占用空間較大、維修不方便。這兩種形式都采用變頻調速來調節振動給料機的給料速度，因此要配置變頻器控制電機的轉速。在滿足設計要求的前提下，應先選振動電機驅動。

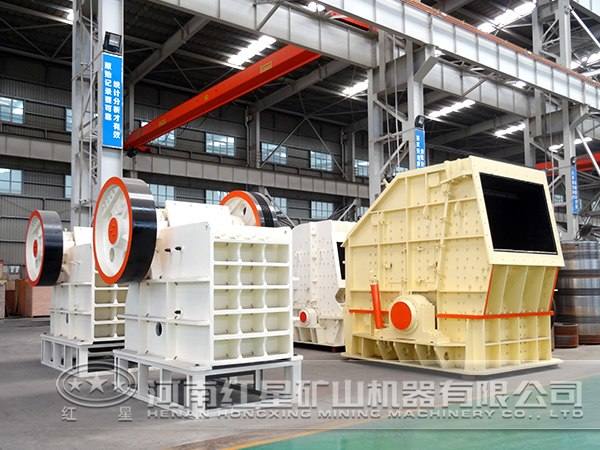

2、顎式破碎機

輪胎式移動破碎站要求其裝配的破碎機外形尺寸小、重量輕，以節約安裝空間。國內外顎式破碎機重量上有明顯區別，這是導致國外移動破碎站整體重量較小的根本原因。目前國內各生產廠家都在積極研發新型歐版顎式破碎機，這些產品在主要性能上已經接近國外精良產品。

紅星廠家顎式破碎機結構具有以下特點：

（1）V型腔設計，沖程大、破碎性能好、處理量大、破碎效率高。較相同型號產品產能提高30%；

（2）采用整體焊接結構機架，剛性好、重量輕、耗材少、安裝方便；

（3）排料口采用楔塊調整方式，并帶有液壓輔助調節功能，調整方便靈活、調節范圍大；

（4）電機安裝在機架上，減小了整機安裝空間，并且由于機架、電機座、電機同步運動，使三角帶使用壽命更長。

根據整體的匹配，破碎主機重量控制在18t以下較為合理。

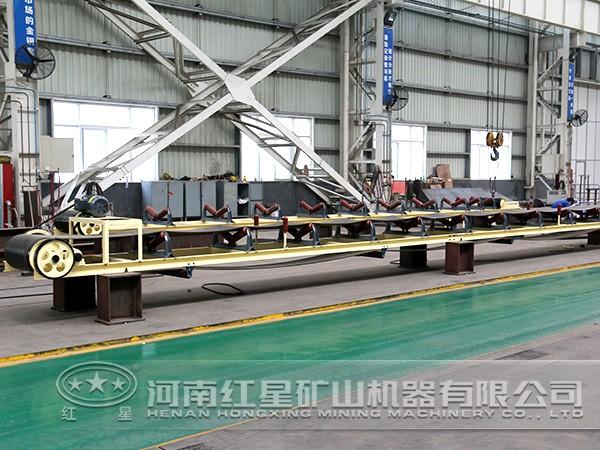

3、輸送機

輪胎式移動破碎站有兩條輸送機，分別是安裝在給料機下方的側輸送機和破碎主機下方的主輸送機。側輸送機一般采用650mm帶寬，主要功能是將不需破碎的細料直接輸出堆放，提高破碎主機的工作效率。側輸送機具有向上折疊功能，用于減小設備的運輸寬度。主輸送機設置在主機架內部，受尺寸限制，一般采用1000mm帶寬，主要功能是將破碎的物料輸出堆放。主輸送機一般采用兩段式結構，破碎主機下方的輸送機傾角較小，為了降低破碎機的安裝高度，今后要增大輸送機傾角，用于提高卸料高度。

4、液壓系統

輪胎式移動破碎站液壓系統為選配，功能包括主機排料口尺寸調整、料斗擴展調節、支腿輔助支承調節和輸送機角度調節。液壓系統采用電機帶動液壓泵供油，手動多路閥控制液壓缸動作，安全溢流閥集成在手動多路閥內部，通過平衡閥、液壓鎖、單向節流閥和分流集流閥使液壓缸平穩運行及鎖緊。驅動電機功率較小，一般為1.5kW。

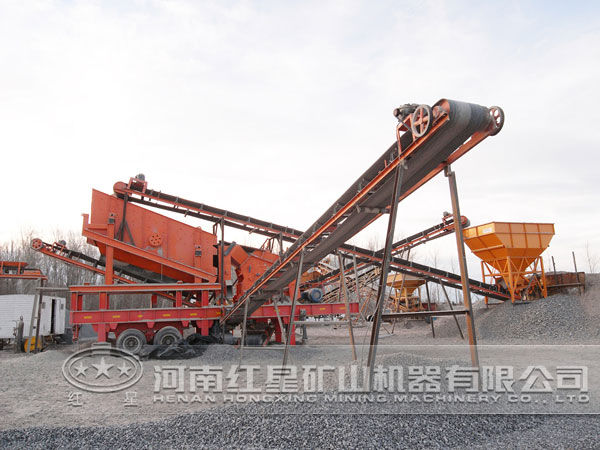

二、輪胎式移動破碎站工藝流程

通過挖掘機上料后，原料堆積在料斗中，振動給料機將物料均勻地送入顎式破碎機，一般振動給料機帶有預篩分功能，可以將不需要破碎的料分離。包括廢料和小骨料，廢料通過側輸送機輸出，小骨料直接進入主輸送機。顎式破碎機將原料破碎成小骨料后通過主輸送機輸送，在主輸送機上方安裝磁選機，進行除鐵。

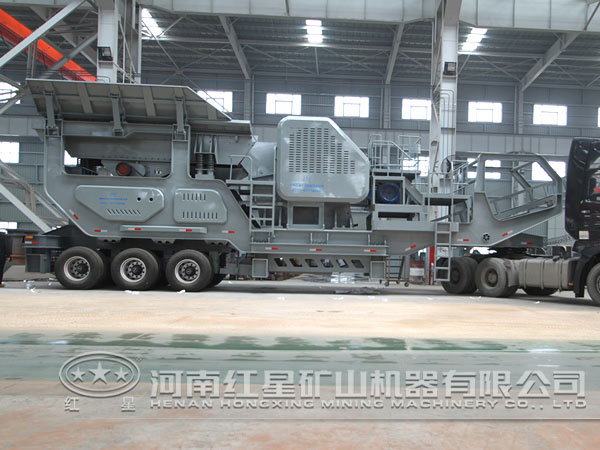

輪胎式移動破碎站一般采用半掛牽引車運輸，設有與牽引車連接的接口，如氣路接頭、七芯電插座等。產品應符合國家對于半掛車的標準要求。國家標準規定3軸半掛車長寬高分別小于13m、2.5m和4m，較大允許總質量小于40t。按照國家對于超限車輛運輸?shù)囊?，設備寬度小于3.5m，運輸高度小于4.5m，六橋車及貨物總重不得超過55t，其中除三橋牽引車自身重10t左右，設備重量需小于45t。由于運輸高度包括上半掛車底盤高度，因次設備要進行拆裝，運輸費用大幅增加，使產品競爭力降低。

由此可見，在嚴格按照半掛車運輸標準設計的基礎上，盡量增大顎式破碎機及配合部件的型號，既能降低客戶的運輸成本，又能增大設備的處理能力，這是輪胎式破碎站的發展方向。

紅星是國內專業的移動破碎站制造廠家，我廠生產的輪胎式移動破碎站和履帶式移動破碎站組合設備多樣化，可以滿足客戶不同的生產需求。如有購買意向，歡迎撥打0371-67772626咨詢報價。
