輥式破碎機結構原理及參數

輥式破碎機主要適用于煤炭、河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石等物料破碎，在實際運行中，輥式破碎機會由于結構或者工作原理等方面存在的問題而其后影響礦石的生產效果，那么如何解決這些問題呢，下面我們從輥式破碎機的結構原理、功率和電機、基本參數三方面進行分析研究。

1、輥式破碎機結構和原理

輥式破碎機根據其使用的原理也可以稱為雙軸破碎機，其主要的零部件是齒輪，兩個齒輪沿著軸線平行分布的，沿著軸線的分布并且要控制好齒輪的數量。其工作的原理主要是實現兩個齒輪的反方向運行，然后通過對進入齒輪的物料進行碾壓，在兩個不同的方向的旋轉力的支撐下，將大塊的物料破碎，從而能夠獲得合適大小的物料。

物料是先從齒輪上方慢慢進入到兩輥之間，當體積比較大的物料進入到齒輪中的時候，物料會在齒輪的剪切力的作用下，產生一定的沖擊力，從而使物料破碎。如果物料的硬度比較大，不能夠得到良好的破碎效果，那么，物料將在螺旋的控制下發生翻轉，在第二個齒輪中進行二次破碎，如果還是不能夠?qū)⑽锪掀扑?，那么，物料將?huì)進入第二階段的破碎。當齒輪轉動時，在剛剛開始進行物料碾壓的過程中，兩個齒輪之間的包裹的面積是非常大的，然后隨著齒輪的不停轉動，這時，包裹的橫截面積會越來越小。如果齒輪與劈裂棒重合在一起，那么，體積比較大的物料就會被劈裂棒阻擋，這時在齒輪的轉動作用下，物料就會被劈碎，就能夠完成物料的破碎。

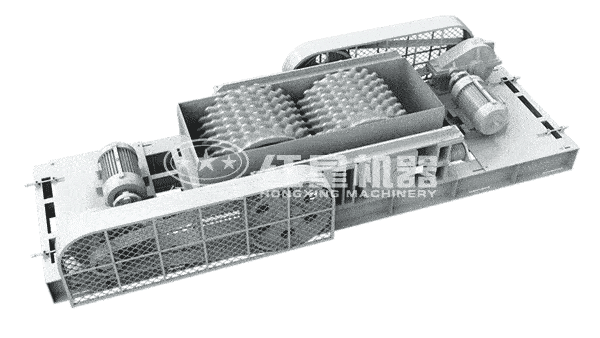

輥式破碎機結構和原理

2、輥式破碎機功率的確定和電機的選擇

在對電動機選擇的過程中，要先對輥式破碎機的功率確定，從而能夠?yàn)殡妱?dòng)機的選擇提供理論依據。破碎機功率的大小對其設計會產生重要的影響，所以，在對輥式破碎機進行設計之前，首先要對功率進行準確地計算。在對輥式破碎機原有的設計基礎上，運用理論計算的方法，從而能夠通過公式對計算的功率數值進行驗證，然后，對設備進行創新。但是，在沒有大暈旳實踐數據的基礎上，是不能夠通過驗證公式來分析功率數值是否是準確的。

結合相關的資料進行分析，現在對輥式破碎機的功率進行計算時，能夠通過對理論分析的方法，分析出單位產量中消耗的功率’這種方法特別適合運用于大體積的物料破碎中，能夠?qū)ξ锪线M(jìn)行細磨。

在對以上的結果進行分析的基礎上，從而能夠分析破碎機的工作環境，能夠在過載的條件下，分析工作環境對輥式破碎機功率的影響。一般在對大型的物料進行破碎工作的時候，采用的電動機的型號為YB180L電動機，其功率是額定的，一般是11KW。

3、輥式破碎機基本參數的確定

在對輥式破碎機的轉速進行分析的時候，一般會設定一個比較快的轉速和一個較慢的轉速，輥式破碎機的較快轉速的齒輪的圓周速度一般是2.7-4.9ｍ/ｓ之間，慢速的齒輪的圓周速度一般是1.3-2.0ｍ/ｓ之間。如果齒輪傳輸?shù)乃俣缺容^快，那么，就會產生很多的煤粉，因此，在使用齒輪破碎的過程中，如果物料的體積不是太大，就要使用慢速的破碎方法。齒輪的轉速一般都控制在60ｒ/min。按照相關的設計要求，并結合輥式破碎機的特點進行分析，可以初步判斷，齒輪的長度一般都控制在500毫米左右，齒輪的直徑一般控制在500毫米，齒輪的中間距離一般控制在500毫米左右。輪軸的半徑一般在150毫米，齒輪的高度一般控制在120毫米。齒輪一般呈梯形分布，提醒的上底為90毫米，下底為70毫米，梯形的高度控制在100毫米，物料的密度控制在1.25噸每平方米。

本文對輥式破碎機的原理和構件進行了詳細的分析，從根本上提高了輥式破碎機的生產效率，進而提升企業效益。紅星機器生產各種型號的砂石設備，制造工藝成熟，質量過關，如有需要，歡迎聯系我廠咨詢價格。咨詢熱線：0371-67772626。
