預配料混合破碎工藝及新技術

隨著環保意識的增強和企業控制生產成本需要，以及砂石設備的改進和在線中子活化分析儀技術的日趨成熟，石灰石和粘土質原料（或低品位石灰石）采用預配料混合破碎工藝也已越來越多的應用在國內和國外水泥熟料生產線，破碎后原料成分均勻穩定，實際運行效果良好，既提高了資源的綜合利用率、節約了投資和生產成本，又解決了以往傳統工藝引起的一系列生產難題，下面看詳情。

1、工藝流程

本文所稱的預配料混合破碎是指具備兩種原料按動態比例配合而后破碎的單段破碎系統，它除了主要原料有卸料斗和將原料送給破碎機的主給料機之外，其它原料也有各自的卸料斗和給料機，它們將這些原料送到主給料機之上，一并供給破碎機破碎。

水泥原料汽運至破碎車間，主料受料斗卸入石灰石，輔料受料斗因應用目的不同，或卸入搭配使用的低品位石灰石，或水分大塑性高的粘土質原料，主輔料受料斗下均設有變頻調速重型板式給料機，其中輔料給料機下方還設有刮板式輸送機用于漏料的收集。石灰石和粘土質原料（或低品位石灰石）按一定比例分別經重型板式喂料機喂入單段雙轉子錘式破碎機中，從而實現石灰石和粘土質原料（或低品位石灰石）的混合破碎及預配料。為減少混合物料成分的波動，在混合破碎系統出料膠帶機上設置一套在線中子活化分析儀系統（含分析儀及控制軟件），通過該系統可實時檢測預配物料的成分，并將檢測結果反饋至控制軟件分析處理，自動調節板喂機運行速度以調整給料量，從而降低預配物料的標準偏差，達到均化的效果，同時該在線中子活化分析儀對礦山的開采也具有指導意義。

2、新技術的應用

該破碎系統較傳統破碎系統有很大的改進，應用了一系列新的技術措置，具體有如下四點：

（1）混配器

由于物料粘性大，含水量高，大塊粘土質原料墜入破碎機很易將破碎機排料篦縫傾刻間糊住，這種情況的發展將造成破碎機的堵塞。另外，粘性物料進入破碎機的分配位置至關重要，分布不勻造成了機內局部粘性物料比例過大，而堆積堵塞。然后逐步擴大堵塞范圍，加劇了轉子及錘頭受阻的程度。

為了防止上述現象的產生，在錘式破碎機入口處增設了混配器。由板式給料機喂入的物料呈層狀分布，下層為石灰石，上層為粘土質原料，物料落入混配器內，被回轉的混配輥混合并均勻分布喂入破碎機兩個轉子之間，從而減少了粘土質原料大塊的板結，使石灰石和粘土質原料均勻的混合，兩個轉子負荷相當，提高了破碎機的破碎效率和避免了破碎機的堵塞。

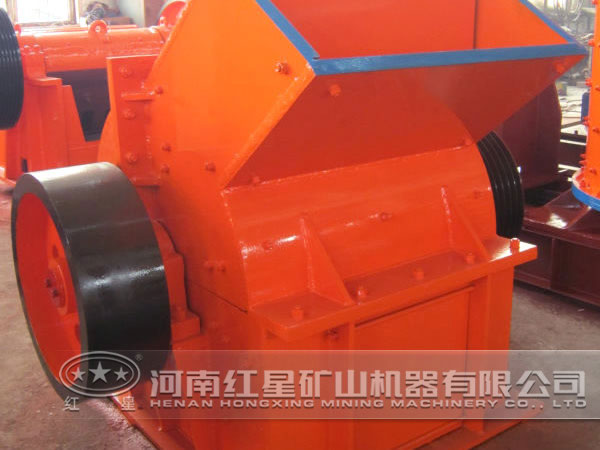

（2）破碎機

根據原料條件和生產規模選用適應性較好的機型，即雙轉子錘式破碎機來處理這種混合料。破碎機具有兩個相向轉動的轉子，兩個轉子之間具有承擊砧，由于物料的破碎是發生在兩個轉子之間，使粘濕物料粘附在固定腔壁的機會大大減少。破碎機的殼體進行了專門設計，降低了高度，減少了大塊物料對轉子的沖擊，特別設計的篦子調整方便，便于粘濕料的通過。除了錘頭抽取裝置之外，增添了液力盤車裝置，兩者配合使用，使錘頭的更換工作更輕便更安全。

（3）在線中子活化分析儀系統

①在線分析儀的工作原理。在線分析技術包括中子活化技術和近紅外光譜技術，目前水泥行業基本都采用中子活化技術，以下內容均以中子活化技術為例敘述。

利用同位素锎作為中子源，產生的熱中子激活被測物料原子核，不同原子核迅速發射出其特有的γ-射線，γ-射線經被閃光探測器探測到產生光脈沖能譜。光脈沖能譜經計算機處理，并與標準模塊測出的數據進行對比，就可直接得出被測物料各種元素及氧化物含量的質量百分比。

②在線分析儀的特點：ａ.能夠?qū)崿F(xiàn)準確的，高能的實時的工藝過程控制。ｂ.高度自動化和簡單的機械結構。ｃ.測量在膠帶輸送機上進行輸送的大宗物料。ｄ.消除了采樣環節，并消除了采樣導致的誤差。

預配料混合破碎工藝在原有的基礎上不斷創新，目前國內普遍已經應用該破碎工藝新技術，更高能的生產石灰石和粘土質等原料，提高了水泥產量。
