錘式破碎機

錘式破碎機簡介

錘式破碎機是礦山破碎設備中比較常見的一種破碎設備之一，又叫錘式粉碎機、錘破機、錘石機或打石機等，是粉碎設備的一類設備的統稱，其中錘式粉碎機是破碎機中的代表設備。

錘式破碎機破碎物料及應用

錘式破碎機能直接破碎粒度為六百到一千八百毫米的物料，破碎后的粒度是二十五毫米以下。適用于在水泥、化工、電力、冶金等工業部門破碎中等硬度的物料，如石灰石、爐渣、焦碳、煤等物料的中碎和細碎作業。其物料的抗壓強度不超過100MPa，含水率小于15%。被破碎物料為煤、鹽、石膏、磚瓦、石灰石等。

錘式破碎機破碎物料及應用

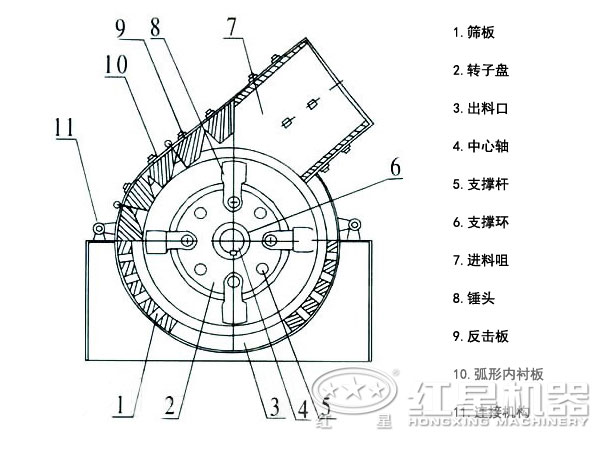

錘式破碎機結構

錘式破碎機的零部件主要由機器箱體、轉子、錘頭、反擊襯板、篩板等部件組成。按照結構不同又可分為環錘式破碎機，重錘式破碎機(簡稱重錘破)?？赡驽N式破碎機將錘式破碎機的錘頭換為鋼環的環式碎煤機，是錘式破碎機的變型。

錘式破碎機實拍圖

錘式破碎機

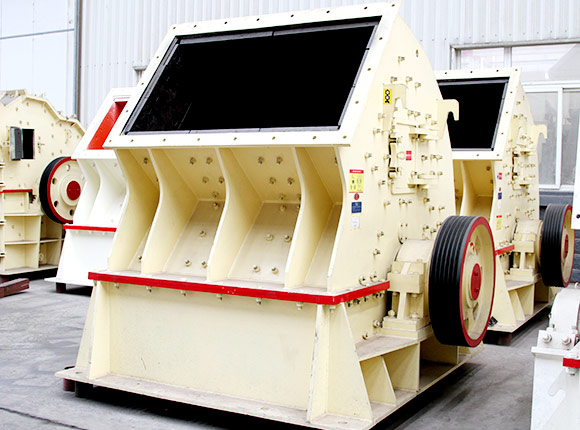

重錘式破碎機

小型錘式破碎機

錘式破碎機工作原理

錘破機是利用高速?zèng)_擊和低速碾壓的綜合作用來破碎物料，破碎過程大致是這樣的，物料進入破碎機中，遭受到高速回轉的錘頭的沖擊而破碎，破碎了的物料，從錘頭處獲得動能，從高速?zèng)_向架體內擋板、篩條，與此同時物料相互撞擊，遭到多次破碎，小于篩條之間隙的物料，從間隙中排出，個別較大的物料，在篩條上再次經錘頭的沖擊、研磨、擠壓而破碎，物料被錘頭從間隙中擠出，從而獲得所需粒度的產品，因而可獲得更細的產品。

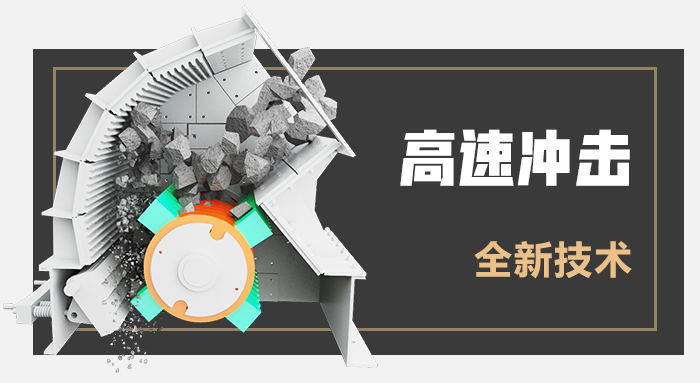

錘式破碎機工作原理

錘式破碎機工作現場

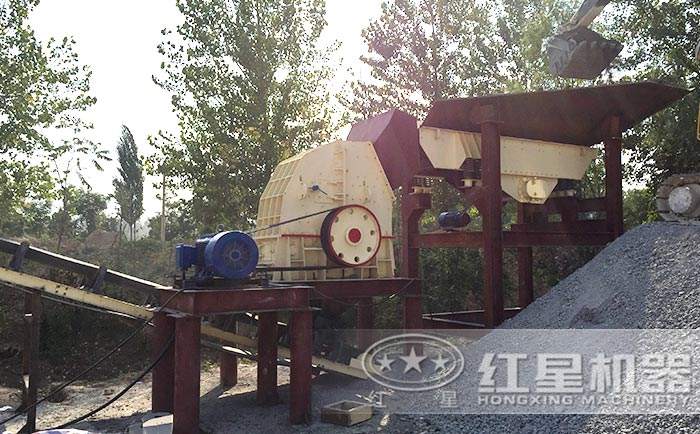

湖南錘式破碎機工作現場

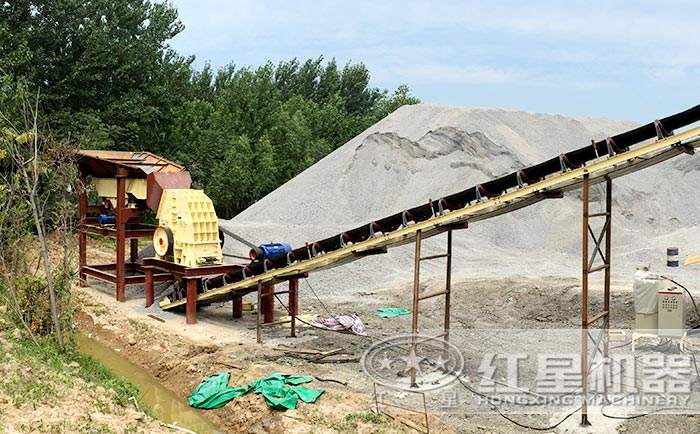

印尼青石錘式破碎機工作現場

錘式破碎機生產廠家

河南紅星機器是一家專業的錘式破碎機生產廠家，擁有較好的礦山機械設備生產工藝，主要生產各種型的破碎機，如重型錘式破碎機，小型錘式破碎機，可很好的滿足用戶的生產需求，并且生產錘式破碎機結構設計合理，具有環保的優勢，而且價格也比較便宜。

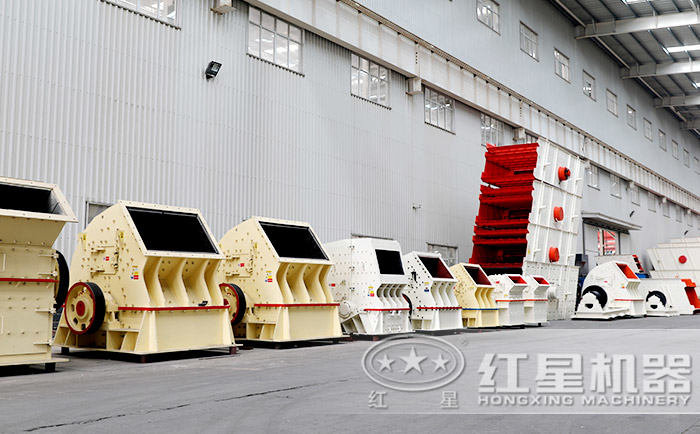

紅星錘式破碎機生產車間

紅星錘式破碎機價格及服務

紅星機器作為大型的直銷型錘式破碎機生產廠家，不僅擁有較好的技術、豐富的生產經驗，生產的錘式破碎機設備以其特別的性能、質量及價格優勢受到了國內外消費者的一致青睞與好評，還有完善的服務體系，為客戶提供設備的安裝、調試、培訓、以及維修、保養服務，并且紅星還為客戶提供設備的定制服務，歡迎廣大用戶前來咨詢、選購。

紅星錘式破碎機發貨現場

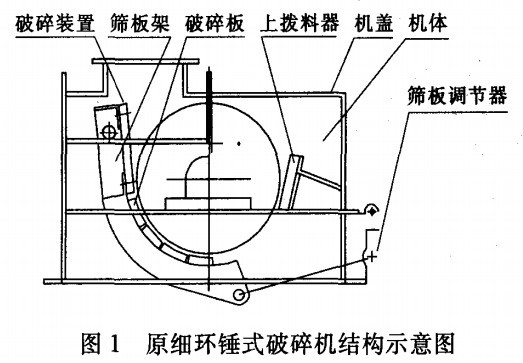

環錘式破碎機的工作原理及結構

環錘式破碎機是一種帶有環錘的沖擊轉子式破碎機，在眾多行業中均有廣泛的應用。本文主要分析其結構和工作原理。

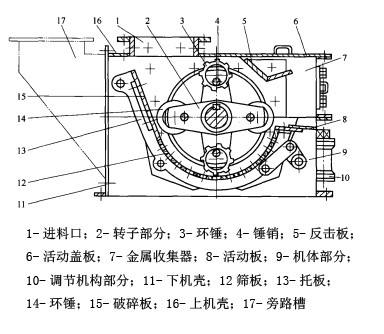

環錘式破碎機的主體部分如圖所示。其主要由轉子、機體、調節機構等主要部分組成。電動機通過彈性圓柱銷聯軸器直接驅動轉子。轉子由主軸、端板、隔板、錘銷、環錘等主要零件組成。環錘吊掛在錘銷上，錘銷安裝在端板和隔板上，端板和隔板用平鍵和螺母固定在主軸上。機體由上下機殼、破碎板、篩板、托板、反擊板、襯板等主要零件組成。破碎板和篩板安裝在托板上。托板的一端用軸支承在上機殼兩側的軸座上，另一端通過連接板與調節機構相聯。襯板安裝在機殼兩側的內壁上，用來保護機殼不受磨損。破碎板、篩板、反擊板與轉子形成破碎腔。通過更換不同規格的篩板，可對出料粒度進行調節，轉子與篩板之間的間隙，可根據需要通過調節機構進行調節。

環錘式破碎機的工作原理：破碎機的環錘不僅能隨轉子旋轉，還能繞錘銷軸自轉。入料進入破碎機喉口，在破碎腔內受到隨轉子高速旋轉的環錘的沖擊而破碎，被破碎的物料同時從環錘處獲得動能，高速度地沖向破碎板，受到第二次破碎，然后落到篩板上，受環錘的剪切、擠壓、研磨以及物料與物料之間的相互碰撞作用，物料得到進一步的破碎，并通過篩孔排出機外。不能破碎的雜物則由環錘推入金屬收集器，由操作人員定期清除。
