球磨機筒體襯板的作用、類型及選擇

球磨機配件中，磨損消耗較嚴重的是筒體襯板，種類和數量較多的也是筒體襯板，所以選用球磨機時一定要選擇合適的筒體襯板，以保持流暢高能的生產效率。下面介紹襯板的作用、類型及布局連接方式，希望對廣大客戶選擇合適的筒體襯板有幫助。

全面了解球磨機可進入球磨機產品頁： /qiumoji.html

襯板的作用及選用原則

為了保護球磨機筒體內表面不受研磨體和物料的磨蝕，球磨機筒體內壁裝設一層一定厚度的襯板，并有效控制研磨體在筒體內的運動軌跡和分布情況。筒體襯板必須耐磨，表面幾何形狀適宜；布局及連接方式簡單，以縮短襯板拆卸和安裝時間，減少因襯板螺栓斷裂而引起的漏漿及停機，提高球磨機的運轉率；盡量減少襯板規格種類，便于備件管理，降低運行成本。

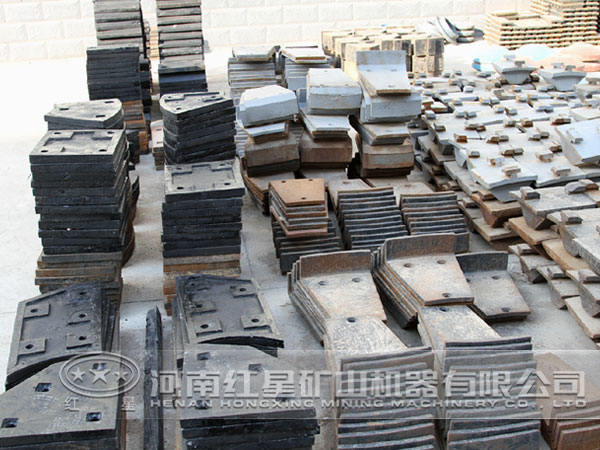

常用的筒體襯板類型

根據襯板表面形狀，襯板大體上可分為平滑的和不平滑兩類：凹凸不平程度較小的稱為平滑襯板，平滑襯板因鋼球提升較低，打擊力較小，但鋼球滑動較大，磨剝作用較強，多用于細磨；凹凸不平程度大的稱為不平滑襯板，不平滑襯板可將鋼球提升較高，獲得較大的打擊力，并對鋼球和物料有較強的攪動和破碎作用，多用于粗磨。不平滑襯板類型較多，常用的有凸棱襯板、大波襯板、階梯襯板、分級襯板及船舵襯板等。

筒體襯板的軸向布局及連接方式

球磨機筒體襯板的優化設計也很重要，球磨機筒體襯板安裝后在運轉過程中既要避免物料在筒體內壁形成環流而快速地沖蝕磨損筒體內壁，造成運行安全隱患，還要充分利用襯板的工作表面幾何形狀和排列布置方式以控制研磨體在筒體內的運動軌跡和分布情況。

丁字形交錯布局是筒體襯板傳統的軸向布局方式，能消除物料環流對筒體內壁產生的沖蝕磨損等安全隱患。這種布置結構簡單，襯板規格少，互換性好，人孔襯板不需要特殊規格，筒體上安裝螺孔的分布也規則、簡單。

上述球磨機筒體采用的都是單塊襯板，用螺栓直接固定在筒體上，可單塊拆卸安裝，更換方便，但要求螺栓孔處密封，并防止螺栓松動，以免漏漿和螺栓斷裂。紅星為打造較好球磨機不懈努力，歡迎有需要的用戶來電咨詢、訂購。
