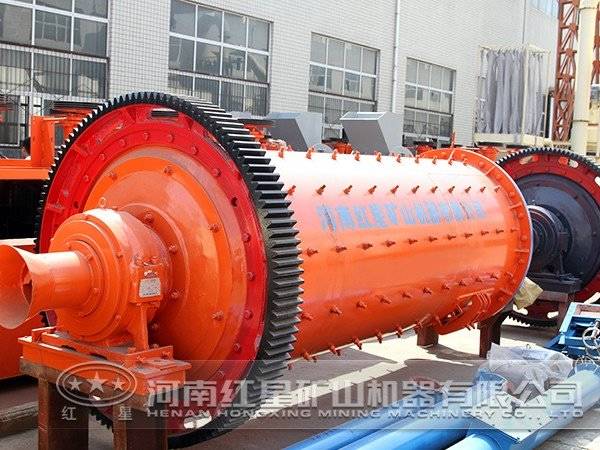

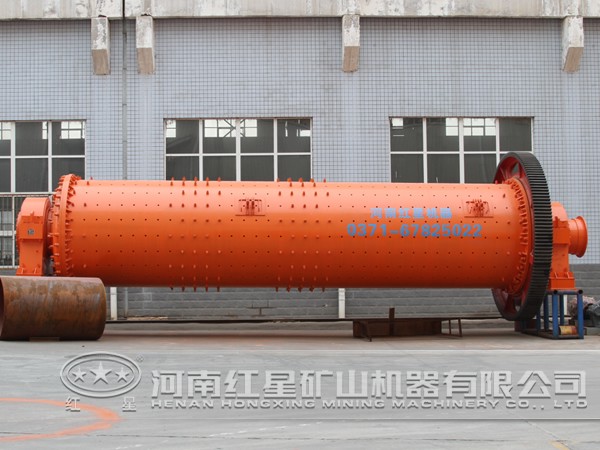

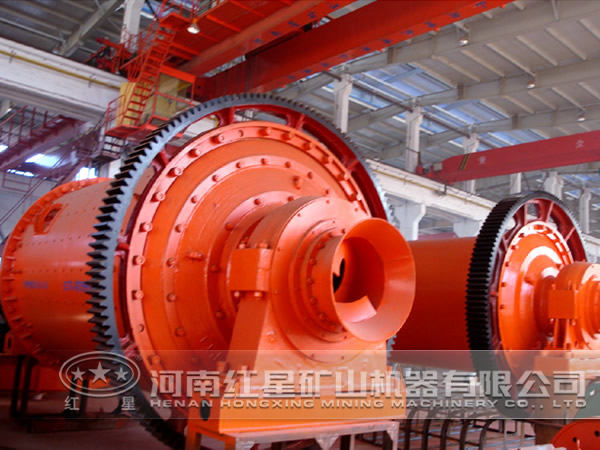

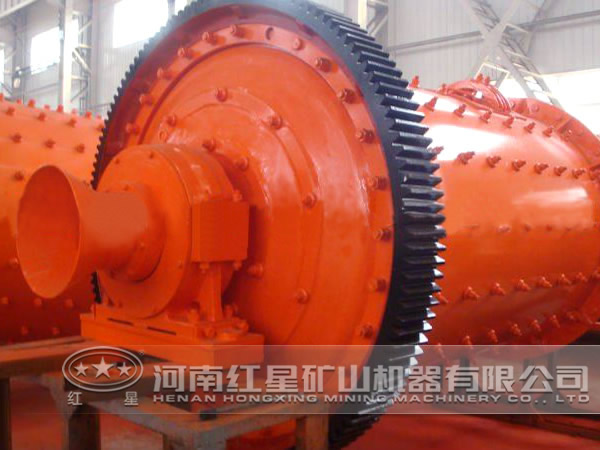

ψ3.5×15m水泥球磨機的電控設計

關于ψ3.5×15m水泥球磨機電控設計的闡述和分析，本文主要從四個方面進行闡述。一個方面是ψ3.5×15m水泥球磨機電控設計過程中的控制要求，第二個方面是ψ3.5×15m水泥球磨機電控系統設計中的總體設計方案，第三個方面是ψ3.5×15m水泥球磨機在電控系統設計過程中的硬件電路的設計方式，第四個方面是ψ3.5×15m水泥球磨機在電控系統設計過程中的軟件設計，下面進行詳細分析。

1、ψ3.5×15m水泥球磨機電控設計過程中的控制要求

（1）水泥球磨機的設計參數

一，設備的電機設計功率選用的是1000kW電機，預計的選用型號是YP1000-8，所選的電壓由業主選定為6000V。

二，設備的輔助電機設計功率選用的是18.5kW電機，預計的選用型號是Y225S-8，所選用的電壓由業主選定為380V。

三，設備的主電機潤滑站預計選用的型號是TE521。

四，設備的減速機潤滑站預計選用型號是TS525。

五，設備的主軸承潤滑站，預計選用的型號是TE332X，并且要提供軸承保護功能。

（2）水泥球磨機的設計要求

一，根據上述的設備設計參數，可以得出，設備的電機功率大，電壓高，因此在進行設計電控系統的過程中要對高壓電機進行關鍵的控制保護，增加高壓過載啟動裝置。同時常規的電控設計中的電流保護，電壓測量保護，斷相保護和失壓保護等。根據設備的運行特點，我們在控制設計過程中要增加溫度控制保護，在電機定子運行溫度為65攝氏度以下時，設備正常運轉；一旦電機定子的運行溫度高于65攝氏度時，設備就會自動啟動保護控制，停止工作運行。

二，設備的輔助電機必須具備正傳和反轉的功能，以實現設備的互鎖功能。

設備中的各種潤滑站要求在正常電壓和正常溫度下運行，一旦出現異常就會啟動潤滑控制保護，發出聲光報警信號。主控顯示屏上要實時的顯示設備的運行溫度及設備的各個主要組成部分的運行實際溫度，這樣可以讓中控室的工作人員進行相應的運行控制，避免設備出現故障，發生事故。

2、ψ3.5×15m水泥球磨機電控系統設計中的總體設計方案

本次的電控設計主要是以PLC控制和單片機控制為主。PLC控制的有兩個部分，部分是設備的所有的潤滑站；第二個部分是設備的輔助電機。本機的電控系統在設計的過程中使用的操作形式是常見的六柜五箱標配。水泥磨設備的自身控制方式有兩種。集中/現場控制；第二種是本柜/機旁控制。控制系統的PLC控制面板顯示的是設備控制中的溫度測量儀中顯示的實時溫度。

3、ψ3.5×15m水泥球磨機在電控系統設計過程中的硬件電路的設計方式

一，主電機控制：主電機是高壓大功率電機，它是一種長期工作制的恒轉矩類負載。這類機械不要求調速，但帶載起動困難，所以應采用高壓開關柜加液體電阻起動柜的方式控制。高壓開關柜采用ZN28-A-10/1000-20型的真空斷路器為主要元件，設有電流回路、電壓回路、分閘回路、分閘指示、儲能指示和儲能裝置等回路，并具有過流速斷保護、接地斷相保護、失壓保護等措施。

二，PLC控制系統：磨機中有四個潤滑站，I/O總數為240個，將其全部控制放入PLC系統中。PLC選用日本光陽公司的SU-6系統，該系統屬于中小型的PLC，屬組合式可編程控制器。

4、ψ3.5×15m水泥球磨機在電控系統設計過程中的軟件設計

本次水泥球磨機的軟件控制設計主要有四方面的目的，采用梯形圖式的軟件設計。這四方面的目的是：一方面是要保障設備全部的潤滑站的泵站自動的供給投入；第二個方面是設備使用的加熱器和閥門等都要具有自動開啟、自動停止的功能；第三個方面是PLC控制要對設備連接的中間繼電器進行控制；第四個方面是要有效的控制信號燈和報警信號。

本文從四個方面分別闡述了ψ3.5×15m水泥球磨機的電控設計，為水泥球磨機生產運行提供技術支持，更增加了安全保障，降低人工勞動程度，是當前ψ3.5×15m水泥球磨機的發展趨向。該電控設計已經全面應用于紅星機器廠家生產的ψ3.5×15m水泥球磨機中，如需購機，歡迎咨詢紅星機器廠家，咨詢熱線：0371-67772626。
