圓錐破碎機緩沖料倉襯板的改造

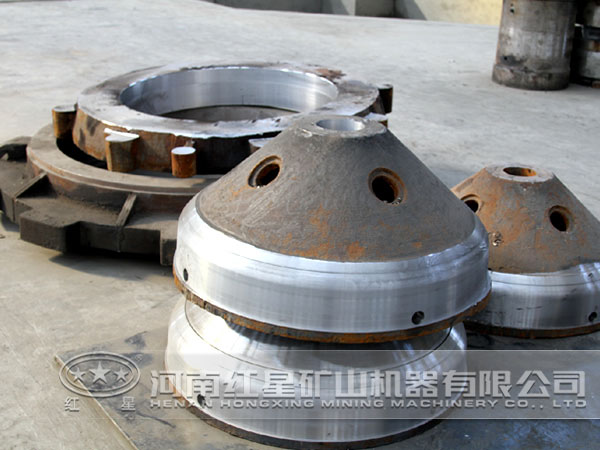

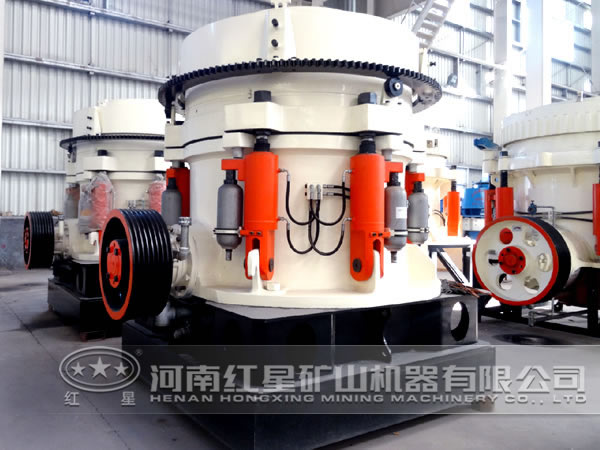

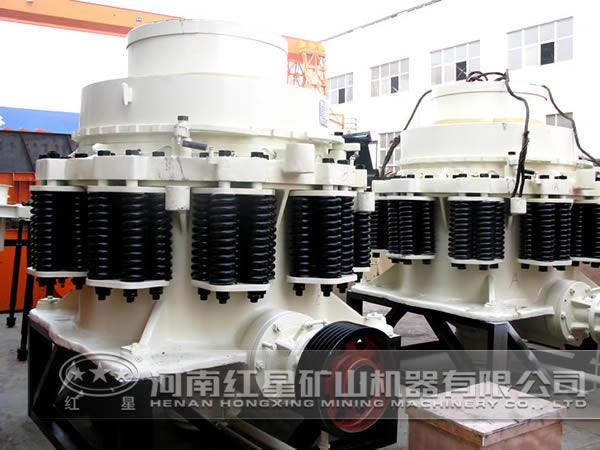

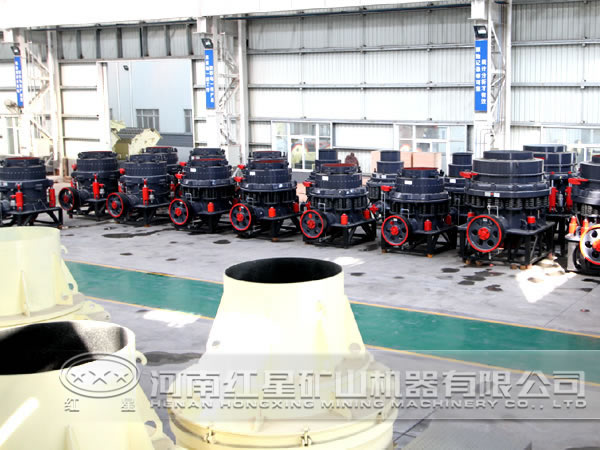

某選礦廠粗破碎機選用紅星廠家生產的圓錐破碎機，其處理量為4300t/h，排礦口為203/152mm，正常排礦口為175mm，其排料粒度基本不超過200mm。

該破碎機下設緩沖礦倉，起保護下部皮帶機漏斗和儲存礦石的作用，是連接破碎機和運料皮帶的咽喉。礦倉四周焊接耐磨襯板用來保護礦倉的水泥基礎。因破碎過的礦石受動錐的作用飛落到礦倉四壁，對礦倉四周的耐磨襯板沖擊、磨損很大，造成耐磨襯板使用周期短，檢修頻繁，檢修周期長等問題，嚴重影響破碎機的設備作業率。因此，延長襯板的使用壽命和快速地更換該襯板，能有效地提高設備作業效率，降低設備維修成本。

原襯板存在的問題

1、材料問題

現使用襯板為普通低碳碳素鋼鍛造襯板，熱處理狀態為退火狀態，硬度范圍為HB：143~210。因受當前焊接連接的安裝形式所限，料倉襯板的選材及熱處理狀態必須首先考慮其焊接性能。因此，目前低碳及退火的材質選擇是完全正確的。但因料倉襯板硬度較低，其耐磨性勢必大打折扣，導致襯板使用壽命僅為40—60天。

2、結構問題

目前緩沖料倉襯板采用普通低碳碳素鋼鍛造襯板，外形尺寸為1300mm×500Bin×70mm；900mm×500mm×70mm采用焊接方式，結構雖較為簡單，但焊接前必須使用氣割割掉磨損到限的舊襯板，然后進行焊接新襯板。更換一塊襯板需耗時2.5~3.0h，檢修工期較長。由于固定襯板的基礎鋼板是預埋在混凝土基礎上，頻繁切割襯板焊縫會造成基礎鋼板受損，同時，由于襯板焊接時需要足夠的焊接空間，襯板與襯板之間要留有80—100mm的間隙，這樣使得間隙處的基礎鋼板無法得到保護，影響基礎鋼板的使用壽命。

改造方案

通過改變襯板的材質及安裝方式，以達到安裝快速，延長襯板使用周期的目的。

1、襯板的結構改進

將原處襯板由焊接形式改為懸掛式。懸掛式襯板由掛架和襯板兩部分組成，安裝時首先將襯板掛架焊接在礦倉倉壁基礎鋼板上，掛架采用可焊性較好的金屬材料，可保證掛架與礦倉倉壁可靠地連接，可以長期使用。由于該襯板僅受礦石向下的沖擊力和自身重力，因此掛架上加工成V型燕尾槽結構，將襯板背面加工成與其配合的楔形塊。

2、襯板和掛架的選材

就金屬耐磨材料的合理選材而言，在首先確保耐磨襯板在工作過程中不發生斷裂現象的前提下，盡可能提高其硬度以獲取較長的使用壽命是指導原則。就耐磨襯板的抗斷裂性能而言，高韌性材料的選擇可達此目的。在金屬耐磨材料中，高錳鋼系列鋼種是韌性較好的耐磨材料，但具體到緩沖料倉的具體工況而言，不但要考慮耐磨材料的韌性，還要考慮襯板一旦發生斷裂會對后續的中、細碎破碎機造成的影響。如選擇高錳鋼來進行襯板制造，將導致以下不良后果的發生：

（1）因奧氏體金相組織的高錳鋼磁性較弱，一旦發生襯板破碎，碎裂的襯板殘塊極易通過圓錐破碎機前的除鐵器進入圓錐破碎機內，導致破碎部件損毀。

（2）因高錳鋼屈服強度較低，受到物料強烈沖擊后極易屈服變形。變形后的連接體將發生漲死現象，使廢舊襯板拆卸困難?；谏鲜鲈?，料倉懸掛襯板不能選用高錳鋼進行制造。DTM03金屬耐磨材料因其含碳量較低，經特殊熱處理后金相組織呈板條馬氏體形態，故而韌性良好。此沖擊韌性足以抵御破碎機料倉內物料對襯板的強烈沖擊。同時因其的馬氏體金相組織，不僅利于磁選，而且因其硬度較高（ 1400HB）所以極為耐磨。因此選用DTM03金屬耐磨材料作為襯板材料。掛架的材料選擇首先要考慮應具備良好的焊接性能，同時，作為永固件要考慮由于拆卸襯板時對其的磨損，避免燕尾槽由于磨損后尺寸變大時造成襯板與掛架配合不牢固的問題，因此選用30CrMnSi材質，以期達到良好的可焊性和耐磨性。

改造效果

通過對緩沖料倉襯板的改造，襯板厚度由原來的70mm改為50mm，襯板的使用壽命由40一60天延長到220~240天。且無斷裂現象發生，同時提高了磨損到限的襯板的更換速度，每塊襯板的更換時間由原來的2.5~3.0h/塊降至0.5h/塊。節省了切割和焊接所需的材料和人工成本。提高了破碎機的設備作業率，有效降低了工人的勞動強度，提高了檢修的工作效率。
