回轉窯整體結構建模分析

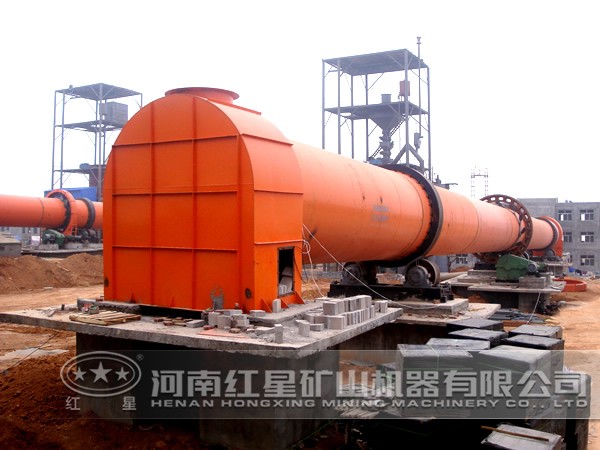

回轉窯簡介

回轉窯一般身長百余米，廣泛用于水泥、礦冶、建材及化工等高溫作業，為了進一步完善規劃回轉窯設備，我們以某大型回轉窯為研究對象，建立回轉窯三維有限元模型對其整體結構進行分析優化。

回轉窯模型

回轉窯主要由滾圈、筒體、托輪及托輪軸等部件組成。由于回轉窯結構復雜，建模時應簡化去掉一些影響不大的部件，并將其質量折算到相應位置以減少有限元模型的計算量。對其進行有限元結構場分析，物料的動態安息角為29.7°。

回轉窯的結構分析

1、受力分析

筒體材料為Q235-C，筒體各段厚度不均，并有3.5%的傾斜度；將筒體視為水平連續梁，處理后等效重力加速度為9.794N/kg；筒體內物料的質量為450t，物料在筒體內向前勻速移動，且物料在總重量中所占的比重較小，故將其在軸線方向作為均布載荷，均布載荷集度。

大齒圈重45t，安裝在筒體38.0~39.6m范圍內，大齒圈的質量應按照均布載荷作用在筒體上與切向鋼板連接處的相應位置，又因為其作用寬度較小，在計算支反力的過程中，因此將大齒圈的質量作為集中力處理。

2、載荷和約束

在回轉窯筒體上施加計算所得的均布載荷，將大齒圈的質量作為集中力加載到相應的筒體位置上。在滾圈內表面方向上施加旋轉約束，在另一方向（軸向）上施加平移約束和旋轉約束，在第三方向上施加平移約束。

在托輪孔內部方向上施加平移約束和旋轉約束，在另一方向上施加平移約束和旋轉約束，在第三方向上施加平移約束。

在托輪軸兩個端面方向上施加平移約束和旋轉約束，在另一方向上施加平移約束和旋轉約束，在第三方向上施加平移約束。

采用Solid70單元對其進行網格劃分，得到351424個單元格，并以此對回轉窯進行進行結構分析。

根據回轉窯內物料的實際受力狀況，推導得出物料達到動態平衡時的動態安息角，并在模型計算中考慮動態安息角，使回轉窯受力分析結果更加準確，為回轉窯精確運行提供依據。
