球磨機傳動系統的形式及運行特性

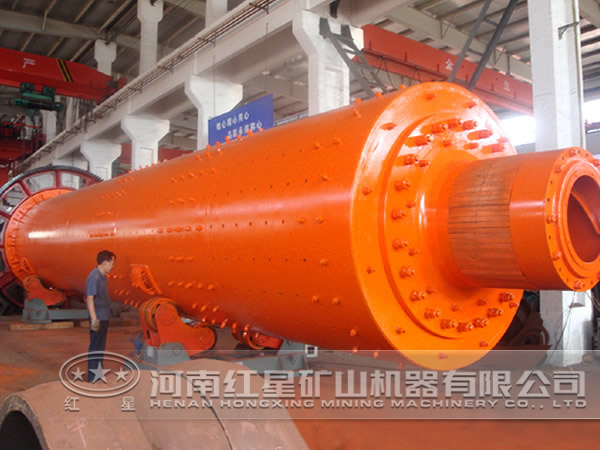

礦用球磨機是選礦磨礦中的關鍵設備，傳動系統是球磨機設備的驅動部件，傳動系統對球磨機磨礦效率起著決定性作用。隨著球磨機大型化發展的趨勢，傳動系統也需要跟上發展腳步，而如何能做到節能低耗又保證球磨機運行穩定是許多球磨機廠家的研究關鍵。下面我們首先來了解一下球磨機傳動系統的形式及運行特征。

傳動系統的形式

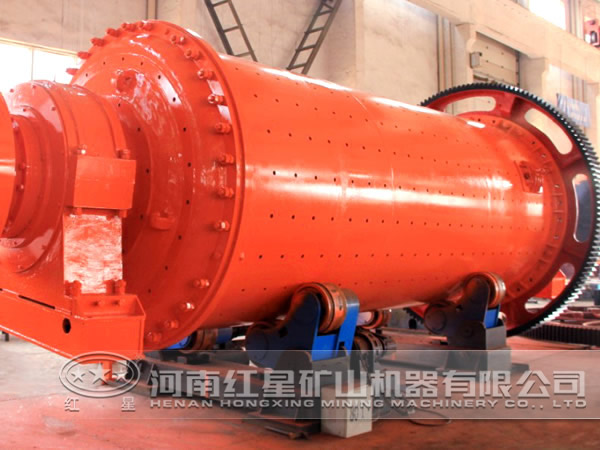

根據礦用球磨機的驅動功率選擇傳動系統的形式，當球磨機驅動功率大于17000kW時，多采用環形電動機驅動；當球磨機驅動功率小于17000kW時，采用開式齒輪邊緣傳動方式是較為經濟的優選方案。大齒輪連接在筒體外側，通過小齒輪帶動球磨機旋轉，其較常用的驅動方式有：同步單電動機驅動、同步雙電動機驅動、異步單電動機驅動和異步電動機雙驅動四種。根據球磨機大齒輪的制造能力，單電動機齒輪傳動動率小于10000kW，雙電動機齒輪傳動功率在10000～20000kW之間。

球磨機傳動形式的選擇，除了與功率有關外，還與設備投資、維護和安裝地點等多種因素有關。

傳動系統的運行特性

由于球磨機是一種低速、重載及恒轉速的設備，決定了球磨機傳動是一種大功率下的大速比傳動。球磨機啟動時需要克服傳動系統的磨損損耗和研磨體重心的偏移對傳動軸所產生的有效力矩；球磨機“瀉落式”的工作方式，是靠鋼球產生的沖擊力和磨剝力研磨礦石，因此工作過程中伴有振動和沖擊；磨礦作業的連續性，要求球磨機傳動系統具有高可靠性、低故障率，作業率應達到95%以上。

調速對變頻器的特殊要求

電氣拖動系統在并網上電過程中，對電網的電流沖擊小；當球磨機啟動時，啟動轉矩能夠滿足1.5~1.8Tn的要求，達到平滑軟啟動，對電網無沖擊；能夠滿足慢驅滿負荷狀態下球磨機重新啟動的要求；對于雙電動機驅動，能夠滿足雙電動機的同步性及負荷自動平衡的要求；要求系統制動性能好，并能回收能量；要求系統結構簡單，便于實現，運行可靠，維修方便等。

只有對球磨機傳動系統詳細了解過后，才能真正地實現節能減耗，球磨機傳動系統還有許多方面值得我們去了解，更多專業方面知識可以電話咨詢（0371—67772626）紅星球磨機研發專家，或點擊：專家咨詢獲取。
