磨機支撐與傳動形式的創新改進

礦山球磨機是目前礦山行業中比較熱門的設備之一，雖然磨機的發展已達到國際精良水平，但是，并不是所有的細節問題都達到了較好，下面我們從磨機的支撐形式和傳動形式兩方面論述磨機技術的升級與發展。

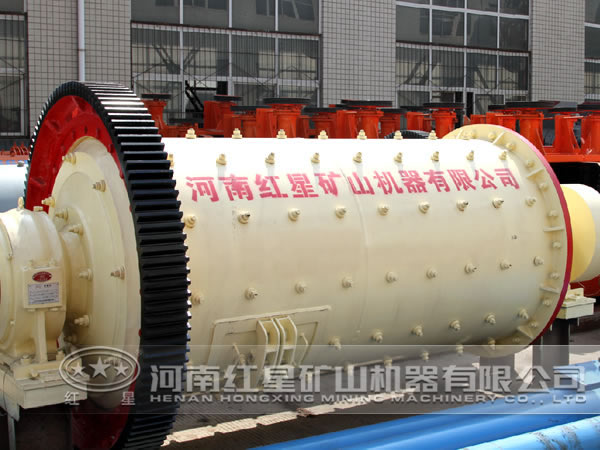

磨機支撐形式的改進

由于受到多種因素的限制，礦用磨機的支撐形式一般為中空軸滑動軸承支撐。將其改為筒體支撐方式，滑履軸承支撐在筒體上，可極大改善筒體受力狀態，沒有制造難度大的鑄造端蓋和中空軸，進出料口不受限制，節約廠房面積，減少基礎成本等。直徑小于5.5m的筒體支撐式水泥磨已使用多年，可用于特大型礦用磨機要解決剖分滑環等結構問題。

筒體支撐有以下3個好處：

1、用滑履軸承代替中空軸支撐的軸承，可極大地改善筒體部受力。據數據庫統計，中空軸支撐的磨機2個軸承之間的間距約為磨機筒體長度的1.25倍。而筒體支撐的磨機2個軸承之間的間距僅為筒體長度的0.5倍，極大地改善了筒體部的受力情況。

2、良好的受力情況可減少筒體變形，減少磨機的筒體壁厚，無需鑄造的端蓋和中空軸，大大減輕了磨機旋轉部分的質量，解決了端蓋中空軸制造瓶頸；且縮短了進料的距離，進料管可設計更短，使進料更加流暢，更容易解決漏漿問題。

3、筒體支撐可節約廠房面積，減少基礎土建投資。筒體支撐方式的磨機總長度要比中空軸支撐方式縮短20%，因此，可減少土建及各種管路的成本。

磨機傳動形式的改進

磨機傳動形式多種多樣，按位置和傳動功率分，常見的有中心傳動、邊緣傳動和無齒輪傳動。邊緣傳動又分單邊傳動和雙邊傳動，傳統的單邊傳動為：電動機+氣動離合器或減速器+單個小齒輪軸+大齒輪。當磨機功率較大時，單個電動機、氣動離合器和小齒輪軸無法滿足要求，此時常見的傳動方式為雙邊驅動和環形電動機驅動（即無齒輪驅動GMD）。雙邊驅動較關鍵的技術是同步問題，目前進口同步電動機的雙驅控制技術可確保2組小齒輪不均載系數小于0.02，其設計也相對簡單可靠（詳情可參考：邊緣傳動球磨機傳動系統的設計）。其中17MW齒輪傳動礦用磨機已經投產，2齒輪傳動已具備設計制造條件。受加工等因素的限制，功率超過20MW的磨機一般采用GMD。

GMD技術的出現，使磨機規格和裝機功率從理論上講幾乎不受限制，精良的技術不僅使其功能多樣化，磨機利用率和磨礦效率達到較高，還節省空間，簡化系統，可取代電動機、離合器、大小齒輪以及慢速驅動等一系列設備。但GMD也存在不少缺點，如初期投資大、安裝精度高、維護費用高昂、備品備件昂貴等。

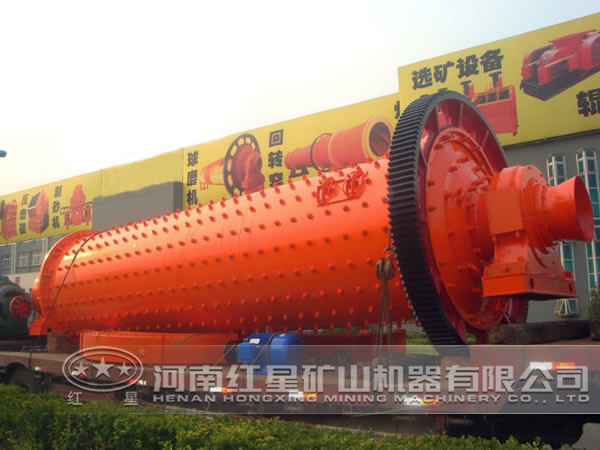

齒輪傳動的磨機優勢

1、初期投資比無齒輪傳動系統低很多，備件少。

2、數千臺設備的成功運行已證明其可靠耐用。

3、能夠提供至2，正常的齒輪設計是許可的。

4、一般人員即可進行維護。

5、比無齒輪安裝簡單，價格便宜。

6、慢速驅動及抱閘系統也特別簡單和價廉。齒輪傳動的價格優勢超過無齒輪驅動。如果能將雙邊驅動改為多點嚙合驅動，可簡化整個傳動鏈，提高可靠性，節約廠房面積，降低投資。

多點嚙合小齒輪的傳動裝置可以極大提高大齒輪的承載能力，在更大范圍內用單邊齒輪傳動代替昂貴的GMD和雙邊驅動。多點嚙合方案，轉矩減半，大齒輪的直徑可縮小，降低了制造成本。紅星機器是國內較大的礦山機械設備生產廠家，為用戶提供的設備性價比更高，可為用戶的生產帶來較高的經濟和社會效益。
