邊緣傳動球磨機傳動系統的設計

球磨機簡介

球磨機的傳動系統是整個設備的核心，對于這部分的合理設計關系到設備的工作效率。一般球磨機按傳動方式可以分為中心傳動球磨機和邊緣傳動球磨機，本文主要就邊緣傳動球磨機的設計進行介紹。

球磨機邊緣傳動裝置采用直接嚙合齒輪傳動，與傳統磨機相比具有較大的優勢。它的出發點就是各個部件的簡單、完整的結合，其目的就在于減少部件的數量。

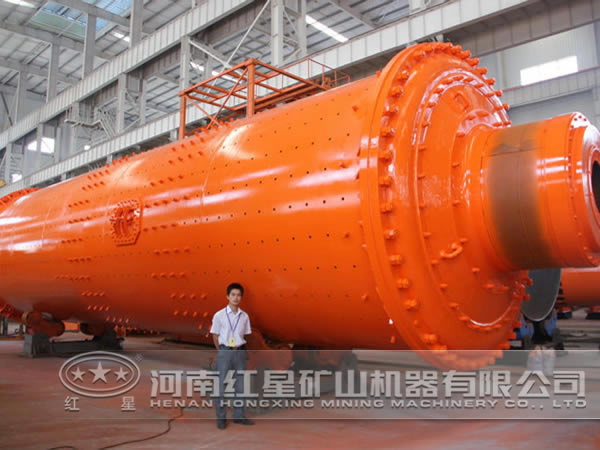

邊緣傳動球磨機設計

1、齒輪傳動系統的設計

球磨機邊緣傳動系統中，齒輪傳動系統是核心。齒輪傳動系統結構中減速器的特點是通過中間軸把內部功率分配到上部和下部的兩個齒輪上，這兩個小齒輪與磨機的大齒圈相嚙合。其外殼在輸出端被打開，將輸出軸和輸出齒輪去掉，使磨機的大齒圈與兩個輸出自調小齒輪直接嚙合。

2、小齒輪的設計

此系統的重要零件是與大齒圈嚙臺的自調整小齒輪，由于小齒輪內孔有球面軸承支撐和導向，它允許小齒輪產生傾斜并跟隨大齒圈運行。保證了大、小齒輪的接觸始終在較佳狀態，小齒輪內，部的弧形齒聯軸節將扭矩從軸上傳遞至小齒輪齒面。小齒輪與軸通過齒輪聯軸節達到既能傳遞扭矩又能自位調心的雙重作用。

另外，球磨機的邊緣傳動又可分為高速電動機邊緣單傳動和低速電動機邊緣單傳動。其中高速電動機邊緣單傳動由高速電機驅動主減速機，再由小齒輪帶動安裝在磨機上的大齒輪。對于大型磨機，有的在電機的另一端安裝輔助電機和輔助減速機；低速電動機邊緣單傳動省去了主減速機，但電機造價高。

3、潤滑系統

潤滑系統包括兩部分：主軸承的高壓潤滑和齒輪與大齒圈的低壓潤滑。油可在防護罩底部收集，并排回系統的油箱內。

在該裝置中齒輪裝置和大齒圈共用一個循環潤精系統。在此系統中，干油潤滑系統是多余的。因此，不必購買并處理用過的干油，節省了大量開支。將齒輪傳動裝置方案與傳統的傳動系統相比較。明顯的優點是整個傳動系統簡化，占地面積只為傳統系統的35%，降低了建設成本。

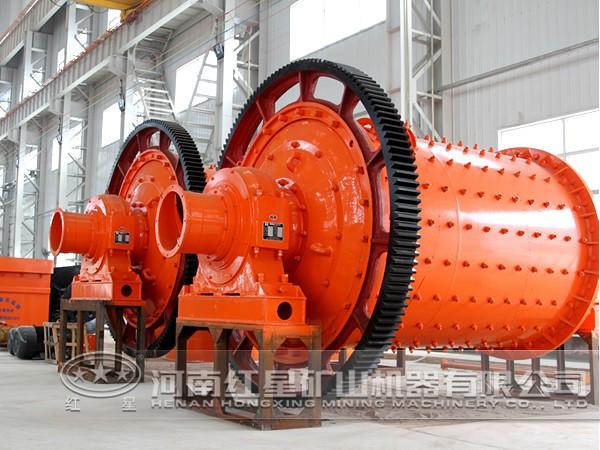

邊緣傳動球磨機優勢

1、一臺電動機用于2個小齒輪，大齒圈的面寬較小，因此降低了一次投資；

2、用一個主電機輸入，通過減速器二級減速，由二個自調小齒輪同時嚙合于大齒圈，提高了承載能力；

3、具備TD型功率分配系統和使用自調小齒輪的豐富經驗和實踐知識；

4、自調小齒輪接觸方式的較佳調節；

5、齒輪轄和大齒圈僅用一套潤滑系統；

6、內部部件是對稱的，因此將該裝置翻轉使用，可以有效利用齒輪的兩個齒面；

7、減速器內部零件都是對稱設計，可換向使用，延長零件服務期，節約維修成本。

傳動裝置的設計將直接影響磨機的工作性能及降低粉磨系統的投資成本，對于大型磨機來講尤其重要，以上邊緣傳動系統的設計有效保證了球磨機工作的可靠性和經濟性，符合現代技術發展方向。我公司在此技術基礎上打造的邊緣傳動球磨機受到市場客戶的歡迎，有需要的用戶可以到公司進行參觀、選購。
