球磨機止推軸承的結構參數及試車安裝

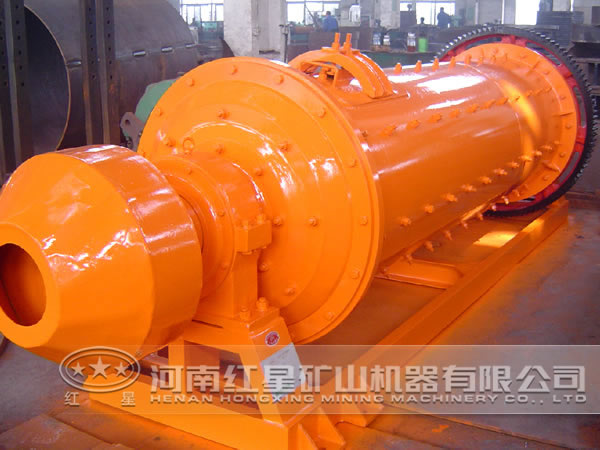

球磨機簡介

球磨機是礦山、建材、化工和冶金等部門中較普遍的粉磨設備，在礦物粉碎和超細粉碎中占有極重要的地位。球磨機回轉部兩端分別用2個軸承支撐，其中一端有帶動磨機回轉部轉動的傳動裝置。由于球磨機回轉部一般是長圓筒型結構，在其熱脹冷縮時必然會有一定的伸縮量，為了避免對傳動裝置、支撐滑動軸承等造成損壞，一般會在靠近傳動裝置的一側設置有止推軸承，以抵消球磨機回轉部向傳動裝置竄動，將球磨機回轉部的伸縮量釋放到非傳動端，從而保護支撐滑動軸承和傳動裝置不受損害。另外，有一些邊緣傳動類型球磨機傳動系統的設計采用斜齒輪嚙合傳動，產生軸向力；還有同步電動機、滑環電動機工作時的磁拉力也可能會產生軸向力，都需要安裝止推軸承來消除。

止推軸承的結構和工作原理

紅星機械生產有限公司（以下簡稱“紅星機械”）設計生產的Ф7.9m×13.6m球磨機采用的就是一種雙向靜壓止推軸承（以下簡稱“止推軸承”），該球磨機采用了2個止推軸承，并排成一定角度對稱分布，每個止推軸承主要由止推瓦和固定架兩部分組成。上部的止推瓦有2個端面，分別有2個獨立工作的油腔，每個油腔的高壓油均可施加軸向推力，作用到球磨機回轉部的軸向正反兩個方向上。止推瓦與下部的固定架由多個螺栓固定在一體，固定架固定在不可移動的基礎上，從而確保止推瓦在受到軸向力時不會發生移動。

在球磨機固定端的旋轉軸上加工一條環形槽（寬度為Hmm），止推瓦（厚度為hmm）固定在環形槽內，環形槽與止推瓦的間隙應控制在合適的范圍內。在球磨機旋轉工作時，其回轉部產生的軸向力通過環形槽兩端面作用到止推瓦上，和止推瓦高壓油產生的軸向推力平衡，從而起到消除球磨機回轉部軸向力的作用。每個止推瓦的2個端面都是工作面，可以抵消來自正反兩個方向球磨機回轉部產生的軸向力。根據靜壓軸承的工作原理，當止推瓦其中一個工作面受到球磨機回轉部產生的軸向力作用時，其工作面間隙會變小，該工作面的高壓油就會增壓，產生的軸向推力也會隨之增加；由于環形槽與止推瓦的間隙固定，另一個工作面的間隙就會變大，該工作面高壓油就會卸壓，產生的軸向推力也會隨之減小，會使止推瓦2個工作面產生的軸向推力的合力與球磨機回轉部產生的軸向力相互平衡并抵消。

止推軸承主要參數

止推軸承設計時需要考慮的主要參數有：球磨機回轉部產生的軸向力，止推瓦油腔當量面積，止推瓦高壓油額定壓力，止推瓦高壓油額定流量，環形槽與止推瓦的間隙。這些參數的合理選擇，關系到止推軸承，還整個球磨機能否安全、可靠地工作。

1、回轉部產生的軸向力

球磨機回轉部產生的軸向力的來源主要有兩個：一個是球磨機回轉部在其熱脹冷縮時會產生伸縮量，從而導致球磨機回轉部在支撐滑動軸承表面滑動，此時球磨機回轉部較大軸向力可近似等于克服球磨機在支撐滑動軸承上滑動的較大靜摩擦力；另一個就是斜齒輪邊緣傳動球磨機在齒輪嚙合傳動時產生的軸向力。一般情況下，球磨機的較大靜摩擦力要比斜齒輪嚙合傳動產生的軸向力小很多，并且也不會同時出現，因此設計時只需考慮斜齒輪嚙合傳動產生的軸向力即可。

2、止推瓦高壓油額定流量

通常情況下，球磨機止推瓦油膜厚度≥0.2mm。止推瓦高壓油額定流量應≥23L/min。油膜厚度越厚，需要的高壓油流量也就越大，潤滑系統成本也會隨之增加，因此，止推瓦高壓油額定流量應按照25L/min選取。

3、環形槽與止推瓦間隙

止推瓦的油膜厚度、環形槽旋轉的端面跳動量及止推瓦面的加工誤差都會影響環形槽與止推瓦間隙的理論尺寸。間隙過小，會加快止推瓦磨損，減少使用壽命，并且兩側止推瓦潤滑油軸向推力相互抵消，可造成潤滑系統的浪費；間隙過大，軸向擺動也會增大，起不到止推軸承軸向定位的作用，影響球磨機正常工作。

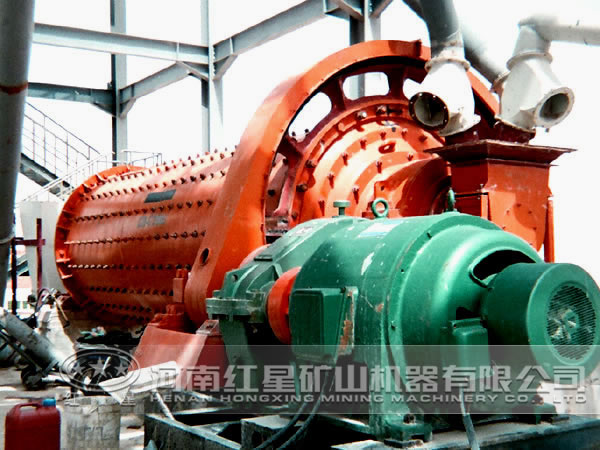

試車及安裝調整

1、止推軸承試車

為了研究止推瓦高壓油流量對止推瓦工作狀態的影響，Ф7.9m×13.6m球磨機在紅星機械車間空載試車的機會，對止推瓦高壓油流量進行了多次調整。

鑒于本次空載試車功率僅有約6kW，大齒輪轉速僅為0.6r/min，綜合計算，旋轉時只產生約2kN的軸向力，可以忽略不計。止推瓦高壓油壓力隨流量減小而減小，而實測止推瓦與環形槽間隙基本不變。說明空載試車時球磨機回轉部產生的軸向力不足以推動止推瓦兩側間隙改變，止推瓦與環形槽單側間隙只取決于原始的安裝位置。根據球磨機斜齒輪螺旋方向和齒輪旋轉方向，判斷止推瓦應外側端面受力，2個止推瓦外側都應與環形槽端面接觸。

2、止推瓦安裝調整

要解決止推瓦歪斜的問題，就要對止推瓦進行仔細調整，以環形槽一個端面為基準面，2個止推瓦側面都貼靠在旋轉軸的環形槽端面上，使2個止推瓦在一個平面上。

由于球磨機回轉部工作時產生的軸向力是不可避免的，止推軸承也就必不可少。為了降低球磨機的制造成本，止推軸承外形尺寸要盡可能小，止推軸承潤滑系統壓力、流量也不能過大，合理控制好環形槽與止推瓦的間隙是止推軸承設計的關鍵。另外，增加可方便調節止推瓦平行度的裝置也很有必要。全面考慮、合理選擇影響止推軸承工作的各個參數，才能確保止推軸承工作更安全可靠，使用壽命更長，制造成本更低，想了解更多，可電話咨詢（0371—67772626），或點擊：“在線咨詢”。

?
