球磨機圓筒篩的磨損、改造及效益分析

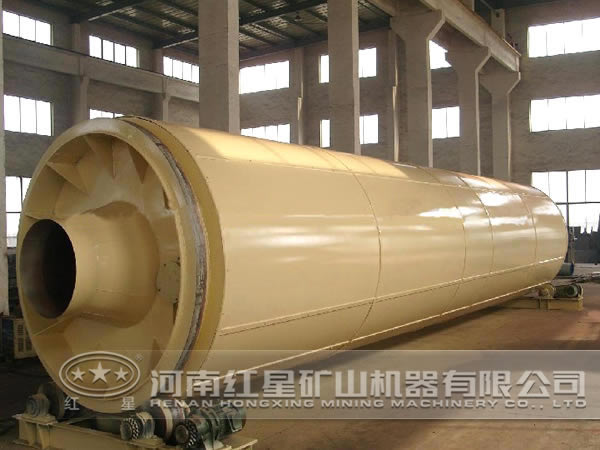

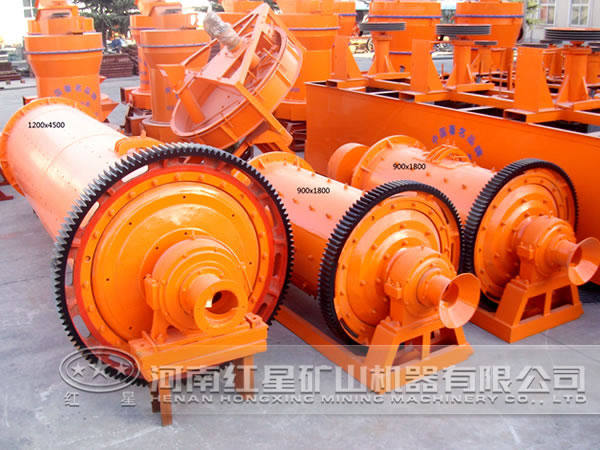

某一選礦廠采用一段閉路磨礦流程生產系統，配置3臺M5.03×8.5溢流型球磨機、6臺渣漿泵、3臺7-Ф660水力旋流器。球磨機排礦通過6臺渣漿泵（其中3臺整體備用）揚送礦漿至3臺水力旋流器組進行分級，旋流器溢流（細度為-0.074mm占68%）自流至3臺Ф4.5m×4.5m的攪拌槽中進行浮選前調漿，旋流器底流返回至球磨機再次磨礦。

球磨機自投產以來各項生產指標均達到設計要求，運行狀態良好，但球磨機出料部圓筒篩使用3個月就出現磨漏現象。因未及時發現，導致碎鋼球進入渣漿泵使其過流件損壞，致使整個球磨系統停車8h。停車檢修不僅需投入很大的檢修費用，而且中斷了正常的生產流程，對球磨浮選系統的精礦品位和回收率影響很大。

磨損原理分析與防護措施

1、原理分析

磨損是零部件失效的一種基本類型，通常來講是指零部件幾何尺寸（體積）變小。磨損可以分為磨粒磨損、粘著磨損、疲勞磨損、沖蝕磨損、腐蝕磨損和微動磨損等。圓筒篩的磨損就是典型的沖蝕磨損。沖蝕磨損是指液體或固體以松散的小顆粒按一定的速度或角度對材料表面進行沖擊所造成的一種材料損耗現象或過程。含有細粒級顆粒的礦漿在通過篩網時不斷沖蝕篩網致其磨損。沖蝕磨損是現代工業生產中常見的一種磨損形式，是造成機械設備及其零部件損壞報廢的重要原因之一。

2、主要影響因素

（1）環境因素如沖蝕速度、沖角、沖蝕時間、環境溫度等都是影響沖蝕磨損的因素。球磨機溢流的礦漿流速快；礦漿中添加石灰乳，使礦漿呈弱堿性；球磨機筒體內礦石與鋼球在相互碰撞和磨碎、耗損的同時，釋放出大量的熱量使礦漿溫度升高，加劇了篩網的磨損。

（2）磨粒性質如磨粒硬度、形狀、粒度、破碎性等。礦漿中所含固體顆粒形狀不規則，礦石本身硬度較高，導致磨搓性強，對篩網的磨損大。

（3）材料性質指圓筒篩的篩網和鋼骨架的硬度、組織、力學性能、物理性能等，這些都決定其耐磨性。

3、沖蝕磨損的防護

通常采用涂抹預保護涂層的手段，根據磨損情況不同選擇不同的保護層。主要的防護措施有3種，采用耐磨涂層膠、耐磨修補劑進行預保護，采用耐磨陶瓷膠粘貼特種耐磨陶瓷片進行預保護，采用聚氨酯彈性涂層。

圓筒篩現場情況分析

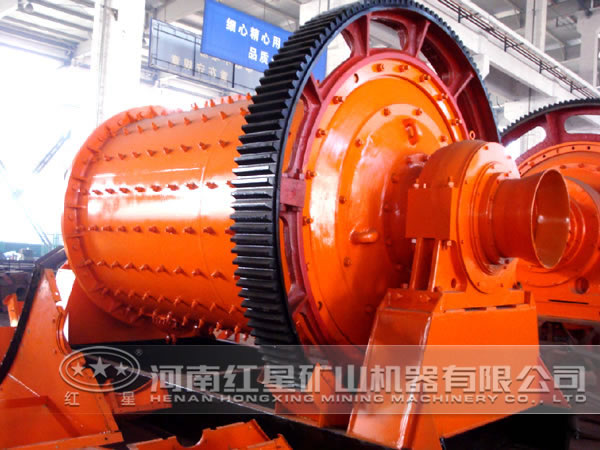

圓筒篩安裝在出料襯套前部，與出料襯套用螺栓連接，球磨機運行時隨球磨機筒體一起做圓周運動，球磨機排礦流至圓筒篩上時，細粒級礦漿通過篩網流至渣漿泵池，大粒級的礦石和碎鋼球從篩面上旋轉排至廢料箱。使用后的圓筒篩，磨損嚴重區域是與出料襯套連接端約300mm寬的篩網，其余寬度約1500mm的篩網基本未磨損，骨架、內部導流板以及兩端法蘭基本無磨損。

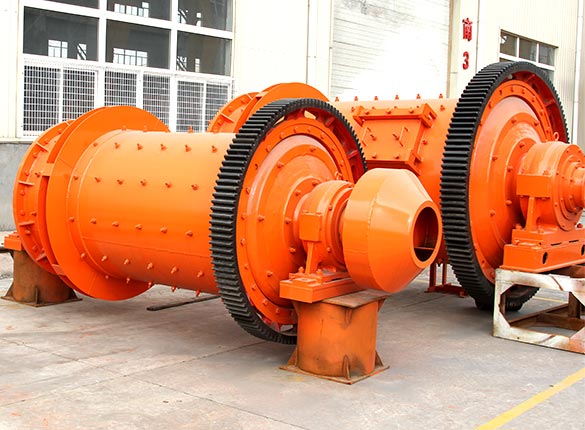

圓筒篩的改造措施

根據現場圓筒篩的實際磨損情況，結合橡膠制品耐磨性好的特點，設計了兩種改造方案。

1、方案一

只將舊圓筒篩的磨損篩網切割掉，鋼骨架重新噴4mm厚襯膠；生產襯膠復合篩網，復合篩網鋼板厚6mm，橡膠厚6mm，并切割出所需篩孔；將襯膠鋼骨架與復合篩網焊接起來，襯膠圓筒篩生產完成。

該方案優點是：生產周期較短，約為15d；可以利用原圓筒篩鋼骨架，不浪費且生產成本較低；圓筒篩比較耐磨。缺點是：篩網磨損后不便于更換；更換篩網需要的檢修時間長；圓筒篩的檢修成本較高。

2、方案二

重新焊接鋼骨架并襯膠，襯膠厚4mm；生產橡膠篩網，篩網鋼厚30mm，內部骨架厚8mm；生產橡膠導流板以及進出料端保護板；將篩網、鋼骨架、橡膠導流板以及進出料端保護板用螺栓緊固連接成圓筒篩。

該方案優點是：篩網耐磨性好；各部件通過螺栓連接，可根據實際情況更換磨損部件，檢修成本低，檢修時間短。缺點是：生產周期較長，約需45d；成本較高，約需5.6萬元。

3、方案選擇

通過論證，決定采用方案2。雖然生產成本較高，但是篩網耐磨性好，磨損比較快的區域的篩網使用壽命可達18個月；另外檢修方便，可以更換局部磨損的篩網；檢修時影響球磨機運行時間短。

效益分析

1、改造前，圓筒篩的使用周期為3個月，每次更換需停機7h，3臺球磨機影響處理礦量約2萬t/a。改造后，圓筒篩使用18個月，沒有因圓筒篩故障而停機，且圓筒篩骨架未見明顯磨損，篩網磨損量較小，估計磨損較嚴重區域的篩網還可以使用12個月。每次更換磨損篩網約3h，減少了球磨機的停車時間。

2、圓筒篩改造后，3臺球磨機每年可節約檢修成本5萬余元。

3、圓筒篩改造成襯膠鋼骨架和橡膠篩網后，球磨機出料部的噪聲減小，改善了員工的操作環境。

球磨機部件質量的好壞直接影響球磨機的工作性能和工作效率，球磨機相關技術研究及提升對保障安全生產、提高生產效率具有重要的現實意義。通過對圓筒篩的改造，增加了機臺運行時間，減少了維修員工的工作強度，提高了球磨機的運轉效率與處理礦量，從而提升了企業效益。
