鋯英石超細(xì)粉碎工藝中主要技術(shù)參數(shù)的研究

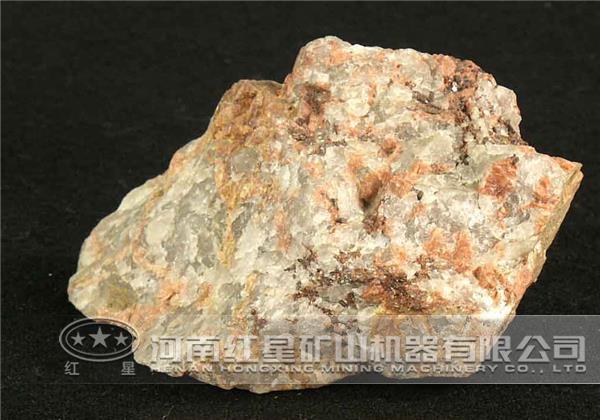

國(guó)內(nèi)鋯英石資源豐富，鋯英石經(jīng)過(guò)超細(xì)粉磨加工之后能夠?qū)崿F(xiàn)其應(yīng)用價(jià)值，廣泛應(yīng)用于陶瓷、耐火材料、冶金等行業(yè)，尤其是在陶瓷行業(yè)的應(yīng)用較多，是陶瓷生產(chǎn)的重要原料。因此，我們加大了對(duì)鋯英石的超細(xì)粉磨技術(shù)參數(shù)的研究。

現(xiàn)在用于鋯英石超細(xì)粉碎的設(shè)備有氣流粉碎機(jī)、球磨機(jī)和攪拌磨等，各類設(shè)備的性能差別較大。從使用經(jīng)驗(yàn)來(lái)看，氣流粉碎機(jī)能耗太大，投資也高，從粉碎機(jī)理來(lái)說(shuō)不適合微米級(jí)超細(xì)粉碎過(guò)程。超細(xì)球磨機(jī)借助于球介質(zhì)的沖擊作用將大顆粒粉碎，能夠?qū)崿F(xiàn)對(duì)平均粒徑1～2μm超細(xì)粉的生產(chǎn)。

濕法球磨機(jī)超細(xì)磨礦是生產(chǎn)高純超細(xì)鋯英石粉的關(guān)鍵工序之一，它直接影響較終產(chǎn)品粒度分布(正態(tài)分布曲線)的域?qū)?、中位粒徑和白度。因此本文著重就鋯英石超?xì)磨工藝參數(shù)進(jìn)行研究。

磨礦質(zhì)量分?jǐn)?shù)

由于鋯英石硬度較大，是一種較難磨的礦石，并且無(wú)論其用于耐火材料還是用于玻璃或陶瓷行業(yè)，均要求在超細(xì)粉碎過(guò)程中不能對(duì)其造成二次污染因此，試驗(yàn)中所用研磨介質(zhì)為不同粒徑混合配比的氧化鋯球珠，磨礦簡(jiǎn)體內(nèi)襯瑪瑙。

磨礦條件：介質(zhì)充填率50%，磨礦時(shí)間3h。實(shí)驗(yàn)結(jié)果表明，40%磨礦質(zhì)量分?jǐn)?shù)的效果明顯不如60%和80%的。從比表面積和≤5μm含量及中位徑比較，60%與80%條件下的磨礦效果相差不是很明顯，但在較大粒徑上有一定的差別。

因此，為了保證在磨礦過(guò)程中．礦漿有較好的流動(dòng)性，使得磨礦介質(zhì)能對(duì)物料進(jìn)行有效的研磨．應(yīng)以60%的磨礦質(zhì)量分?jǐn)?shù)較佳。

磨礦濃度

磨礦濃度對(duì)產(chǎn)量有較為顯著的影響，為了確定合適的磨礦濃度，分別進(jìn)行了瞎礦濃度為45%、50%、55%和60%的試驗(yàn)，其他實(shí)驗(yàn)條件如下：球料比為1.5、鋯球與物料總重為3kg、磨礦時(shí)間為7h。

實(shí)驗(yàn)發(fā)現(xiàn)，在球料比和磨礦時(shí)間不變的條件下，磨礦濃度對(duì)粉體中位粒徑的影響是很小的。相對(duì)而言．當(dāng)磨礦濃度為55%時(shí)，粉體的中位粒徑稍微細(xì)一點(diǎn)?？梢哉J(rèn)為，在生產(chǎn)過(guò)程中磨礦礦漿濃度安排在55%是較為適宜的。

磨礦時(shí)間

將粗顆粒礦樣磨到數(shù)十微米至10μm是較為容易的，時(shí)間也比較短，但將10μm的礦樣磨至微米級(jí)還亞微米級(jí)超細(xì)粉體．磨礦時(shí)間往往需增長(zhǎng)幾倍還十幾倍。

在微米級(jí)范圍內(nèi)，超細(xì)磨礦是具備一定磨礦效率的。當(dāng)粉體中位粒徑低于0.9μm時(shí)，再延長(zhǎng)磨礦時(shí)間，粉體中位粒徑減小的趨勢(shì)變得非常平緩，即磨礦效率變得很低。此時(shí)就有必要通過(guò)分級(jí)的方法，將合格粒級(jí)分離出來(lái)。從而達(dá)到控制粉體產(chǎn)品粒度和節(jié)能降耗的目的。

磨礦介質(zhì)配比

在用于工業(yè)生產(chǎn)超細(xì)锫英石粉的大型攪拌磨設(shè)備中，添加的磨礦介質(zhì)大都為10mm锫球。在生產(chǎn)過(guò)程中，锫球介質(zhì)會(huì)出現(xiàn)千分之三至千分之八的磨損(按每噸粉體產(chǎn)品計(jì))，因而需要不斷地添加新的鋯球，以保持適宜的球／料質(zhì)量比，從而形成了不同球徑的配比。

以10mm和6mm鋯球配比進(jìn)行試驗(yàn)分析發(fā)現(xiàn)，锫球配比對(duì)終產(chǎn)品的中位粒徑有一定程度的影響。僅就單一球徑而言，10mm锫球(粉體中位粒徑為1.4μm)比帖6mm鋯球(粉體中位粒徑為2.10μm)的磨礦效率要高一些。

助磨劑

為了能更有效地提高磨礦效果，選擇合適助磨劑是有效途徑之一。助磨劑助磨的一般原理在于：一方面，充分地分散礦漿，增加磨礦介質(zhì)與物料的有效研磨機(jī)會(huì)，使磨礦效率提高：另一方面，助磨劑沿物料的晶體缺陷進(jìn)行浸潤(rùn)，降低晶格能，以利于晶體沿這些缺陷進(jìn)行碎裂而易于粉碎，而后者是提高助磨效果的關(guān)鍵圍素。

由于鋯英石屬于四方晶系，其晶體結(jié)構(gòu)嚴(yán)密，肋睹制的浸潤(rùn)作用受到限制，故助磨劑在其超細(xì)磨礦中的作用不是很顯著。但具有分散作用的六偏磷酸鈉和聚丙烯酸鈉有一定的助磨作用。

通過(guò)以上分析，我們就能保證鋯英石超細(xì)粉碎工藝流程設(shè)計(jì)的合理性，從而實(shí)現(xiàn)增產(chǎn)降耗的目的。我公司專業(yè)生產(chǎn)鋯英石加工設(shè)備，各種超細(xì)粉碎設(shè)備能夠滿足您的需要，歡迎電話咨詢0371—67772626，或點(diǎn)擊：“專家咨詢”。
