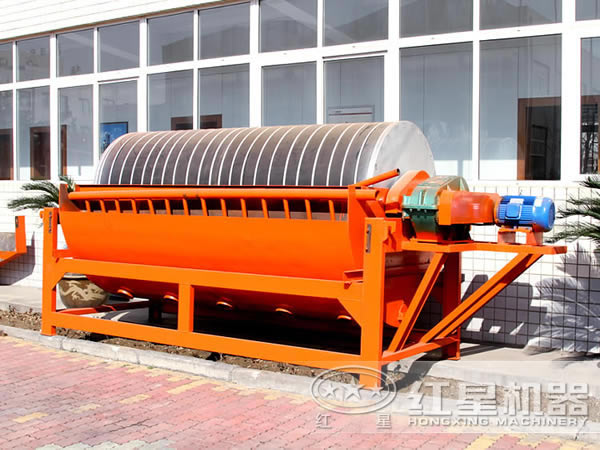

永磁高梯度磁選機的結構原理及性能優勢

我們都知道，高梯度磁選機是細粒弱磁性礦物選別的關鍵設備，該設備的技術水平要求較高，因此，在國內對于該設備的應用還不是很廣泛。為了推動國內磁選機技術的進步，我公司加強了對永磁高梯度磁選機的研究，積極研發新型設備，滿足礦山發展需求。

永磁高梯度磁選機是隨著永磁材料和強磁磁選機的發展于近二十年來出現的新型高梯度磁選機。其基本原理是利用永磁體產生的背景磁場和聚磁介質產生的磁場梯度來捕捉微細粒弱磁性礦物。

1、 永磁高梯度磁選機的結構圖及分選原理

從上圖中可以看出，高梯度磁選機的礦物以礦漿的形式通過給料斗15加入到置于分選轉環7上的聚磁介質盒2上表面，由于稀土永磁材料制成的永磁磁系3的存在，聚磁介質盒中的聚磁介質上產生非均勻磁場即高梯度磁場，礦漿中的弱磁性礦粒唄聚磁介質所吸附，同時由于脈動機械12和沖洗水斗16的存在，使礦漿產生于磁力線相垂直的往復運動，沖洗出其中夾雜的非磁性物質。分選轉環7在分選轉環驅動系統4的驅動下作順時針旋轉，將吸附有弱磁性礦物的聚磁介質盒轉至分選轉環4的頂部，由沖洗水管6中的沖洗水沖洗到精礦斗5.并通過精礦管13輸出設備，完成富集；非磁性顆粒在重力、脈動流體力的作用下穿過聚磁介質盒。沿永磁磁系上的縫隙，流經尾礦通道10和脈動機構12，由尾礦管11排除設備，達到分選的目的。

2、 永磁高梯度磁選機性能分析

永磁高梯度磁選機無激磁功耗，其磁系不需冷卻系統，性能穩定。比同類型的電磁高梯度磁選機結構簡單緊湊，質量輕、占地少，造價低，運行能耗低，操作維護方便。是一種節能的廉價設備。

由于永磁高梯度磁選機的特殊性能優勢，使得其有著巨大的發展?jié)摿?，因而，投資該設備將會為您帶來巨大的收益，紅星機器生產的設備性能穩定、技術成熟，可為用戶的生產帶來較大的經濟效益，是用戶購買設備的上佳選擇。
