永磁筒式磁選機結構簡介

根據礦山設備大型化趨勢和市場需求，紅星機器廠家在永磁筒式磁選機的基礎上研發了直徑為750~1500mm，筒體長度為1800~4500mm的全系列永磁筒式磁選機。其中CTB1530永磁筒式磁選機是目前世界上投入工業應用較大規格的永磁筒式磁選機，其單機處理量可達600~1000m3/h，并具有回收率高、入選物料粒級寬等特點。下面本文主要介紹該磁選機結構設計及特點。

了解更多磁選機型號及參數請點擊： /cixuanji.html

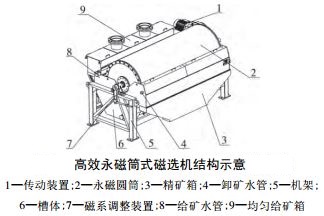

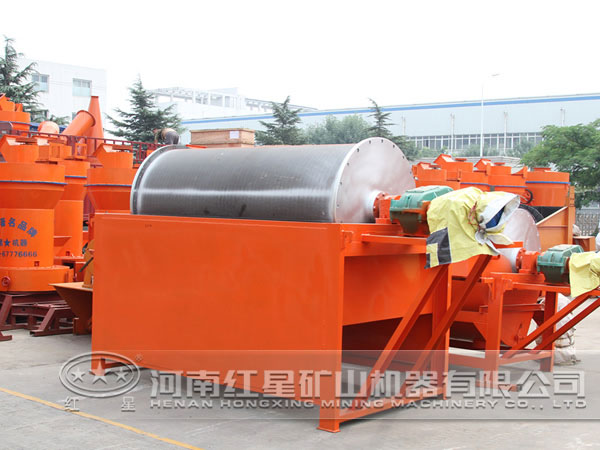

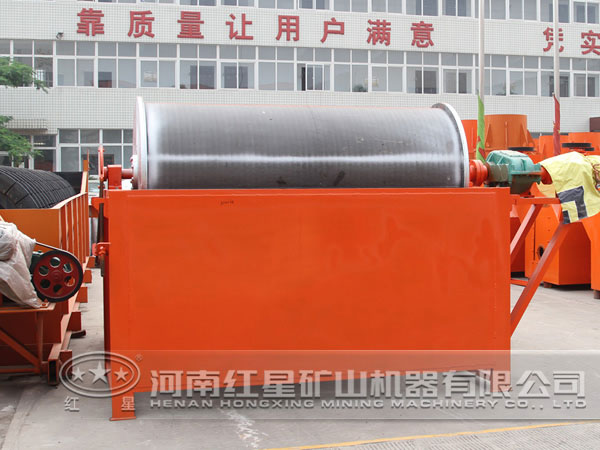

永磁筒式磁選機主要由永磁圓筒、槽體、機架、傳動裝置、磁系調整裝置、精礦箱、給礦水管、均勻給礦箱等部分組成，其結構見下圖。

1、磁系設計及結構特點

開發新型永磁筒式磁選機涉及到永磁筒式磁選機的各個部件，主要的技術難點在于研制新型的永磁筒式磁選機用磁極組和用磁系，進而形成高能的永磁筒式磁選機技術。

永磁筒式磁選機使用鍶鐵氧體和釹鐵硼永磁材料，創新地采用了不同寬度磁極組組合形式的設計方法，既保證了磁場的作用深度又保證了磁性礦物在筒體表面的充分翻轉，且磁包角大于140°，永磁圓筒外表面與槽體之間的較大調整間隙可以調整到120mm，這使設備的處理量顯著提高。

以CTB1530永磁筒式磁選機為例，磁極表面距筒皮4mm，磁極表面17mm以上為磁選機分選區的有效磁場，磁系有效作用深度內較大磁場梯度可達9230kA/㎡。

2、槽體設計及結構特點

槽體作為磁選機分選礦物的重要部件，永磁筒式磁選機的槽體與普通半逆流磁選機相比增設了粗顆粒排出孔、增加了溢流面的高度，并配有排渣孔、清洗水管等附屬部件。當設備運轉時，給礦中的強磁性礦物被吸附到永磁圓筒外表面上，并隨著筒皮旋轉，當脫離磁場區域時，在重力和清洗水的作用下脫離筒皮外表面，排出機外，未被吸引的非磁性物料從尾礦口排出，完成分選作業。

永磁筒式磁選機用槽體技術由于其特有的結構可有效防止槽體沉礦，減少精礦夾雜從而起到提高精礦品位的目的。

3、給礦箱設計及結構特點

給料均勻與否將直接影響選礦效果。永磁筒式磁選機設計之初充分考慮了均勻給料問題，采用了2次給礦且不同方向給礦方式的設計。礦漿從1次給礦管溢流口流出后通過2次給礦篩板沿筒體軸向方向均勻給入，保證筒體均勻受料。而2次給礦篩板又能起到避免粗顆粒及雜物進入槽體造成堵礦或損傷筒體掛膠的作用。

上文中，永磁筒式磁選機創新的采用了不同寬度磁極組組合形式的設計方法，既保證了磁場的作用深度又保證了磁性礦物在筒體表面的充分翻轉，可使該型永磁筒式磁選機磁場有效深度增加到120mm，使設備的處理量顯著提高。另外，永磁筒式磁選機還采用了精良的槽體形式結構，可有效防止槽體沉礦，減少精礦夾雜從而起到提高精礦品位的目的。
