移動破碎站液壓系統結構與設計

近年來，隨著國內現代化建設突飛猛進，帶動了城市房屋建筑、公路、橋梁等建設工程的快速發展，大量的建筑廢棄物也隨之產生。如何處理這些廢棄物，以及如何較大化地對這些廢棄物進行回收利用，成為亟待解決的問題，而利用移動破碎站能夠及時將這些垃圾進行粉碎處理，并將其作為建筑物料二次利用，有力地推動了移動破碎站技術的快速發展。

移動破碎站液壓系統結構組成及工作原理

整個液壓系統由以下部分組成：液壓泵驅動的破碎機構支系統、履帶行走底盤支系統、輸送支系統（振動給料機、主輸送帶式輸送機、副輸送帶式輸送機、除鐵器）；液壓缸驅動的支系統；液壓泵驅動油冷卻支系統和輔助支系統。

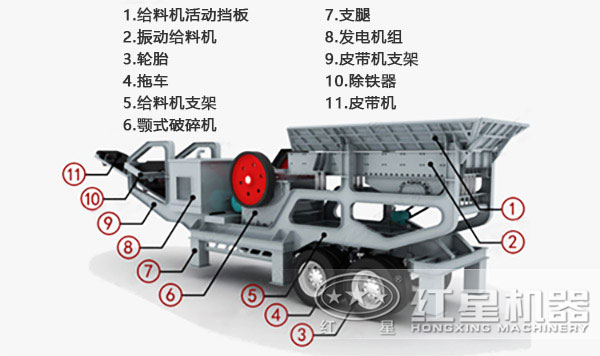

移動破碎站結構圖

移動破碎站行走機構與其他機構交替工作，其液壓系統控制原理為：

1、移動破碎站行走，將破碎機構的閉式變量泵的排量調至為零，使其停止工作，振動給料機、主輸送帶式輸送機、副輸送帶式輸送機、除鐵器、液壓缸的負荷傳感閥片處于中位機能，停止向其供油；

2、移動破碎站停止行走，其余機構工作時，將行走機構的負荷傳感閥片處于中位機能，停止向系統供油。

移動破碎站工作原理圖

移動破碎站液壓控制系統設計

該全液壓式移動破碎站的設計采用模塊化設計方法，主要分為開始模塊、系統初始化模塊、啟動/維護模塊、破碎/行走模塊、自動/手動模塊和技術模塊等。自動模塊包括自動啟動模式和自動停止模式；手動模塊包括手動啟動模式、手動停止模式、履帶行走模式、設置與維護保養模式。

1、在自動啟動模式下，控制器根據人機界面發來的自動啟動命令自動完成除鐵器、主副帶式輸送機、破碎機和放礦機的啟動操作，以及各液壓缸的伸縮操作，并在自動啟動過程中將各反饋信息發給人機界面。

2、在自動停止模式下，控制器根據人機界面發來的自動停止命令自動完成除鐵器、主副帶式輸送機、破碎機和放礦機的停止操作，以及各液壓缸的伸縮操作，并在自動停止過程中將各反饋信息發給人機界面。

3、在行走模式下，控制器根據人機界面發來的履帶行走指令，分別完成左履帶前進及后退、右履帶前進和后退等操作。

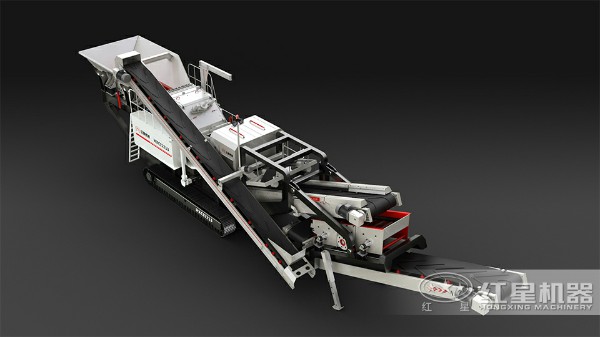

移動破碎站展開全景圖

紅星機器廠家引進國外精良技術進行移動破碎站液壓系統改造，可靠性高，穩定性好，抗干擾能力強，能夠適應惡劣工況，可以較小成本創造較大的價值。河南紅星礦山機器有限公司是國內較大的礦山設備研發生產廠家，移動破碎站是我公司招牌設備之一，如有需求，歡迎致電0371-67772626咨詢價格及詳情。
