破碎機主要結構設計及裝配技術

破碎是礦石破碎、制砂和選礦都不可缺少的關鍵，破碎機在礦山生產中亦廣泛應用。破碎機主要結構包含轉子、篩孔環與篩網孔徑、殼體與傳動系統，本文針對每個部件詳細描述，主要講述破碎機各部件的設計，總結其裝配技術。

1、轉子

（1）結構及材質

轉子是破碎機的核心部件，主要由鎖母、刀片、壓環及支撐板組成。

鎖母處于轉子的中間位置，為固定轉子的關鍵部件之一。鎖母選用強度較高的ZG304材質，其結構設計為由內向外呈流線型輻射的流道，在高速旋轉作用下膠粒在流道中以一定的初速度飛向轉子邊緣的刀片。

刀片安裝在轉子的邊緣，均勻布置為72套。刀片材質選用3Cr13并對刀鋒進行熱處理，硬度48~52HRC。3Cr13材質韌性良好，通過熱處理加強刀片工作面硬度以保障物料的破碎精度及刀片的使用壽命。

刀片由壓環及支撐板固定和支撐，壓環及支撐板的刀片安裝槽加工精度要求很高，刀片安裝槽的深度應保持一致，以保證刀片安裝后刀鋒與篩孔環間隙保持一致。

（2）動平衡校核

轉子為高速旋轉部件，其正常工作時的不平衡量大小直接影響設備主軸及軸承箱的使用壽命。因此，必須對其進行動平衡計算。通過計算確定轉子的許用不平衡質量。設計時，分別控制轉子前面板及后面板的不平衡質量不大于許用不平衡質量即可。

（3）轉子受力分析

通過對目前工業運行的破碎機進行標定獲得相關工藝及機械性能參數，以轉子工作轉速1450ｒ/min，處理能力850ｋg/h為例，通過模擬了轉子工業運行過程中受力情況可以得出，刀片及支撐板的受力情況良好，轉子非軸端面處支撐板內緣因轉子高轉速所引起的剪切應力及摩擦應力較高，設計時需對支撐板內緣進行局部加強處理。

2、篩孔環與篩網孔徑

破碎機的篩孔環是通過支撐桿內設計的緊固件拉緊固定環板，通過固定環板將兩片篩網嵌入固定。

破碎機的篩孔環是由兩個篩網嵌入固定環板并通過支撐桿拉緊固定，通過工業裝置現場標定，我們獲得的國產化篩孔環的篩網型號及產量參數。

（1）同一種牌號的膠粒，篩網孔數值越大，破碎機的產量也就越高，同時膠粒未經破碎或未達到破碎精度穿越篩網的機率也就越大。

（2）同一種牌號的膠粒，篩網孔數值越小，破碎機的破碎質量越高，膠粒達到破碎精度后穿越篩網的機率也就越小，同時較細的粉料進入到氣固分離器時，將在布袋的表面結成板狀，影響布袋分離器的透風率并增加整個破碎系統的阻力。

經過工業化試驗研究可知，破碎機的產量和精度主要取決于篩網開孔率及篩網孔的大小。當篩網有效開孔區域內開孔率為40%~60%，即篩網孔徑設計為Ф4mm或Ф5mm時，破碎機的產量及破碎精度達到較佳配合。

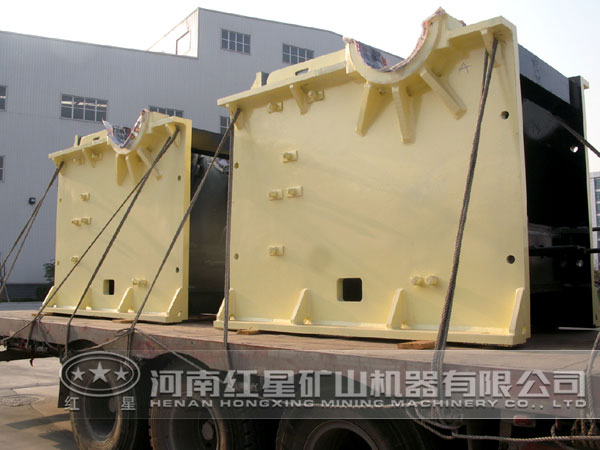

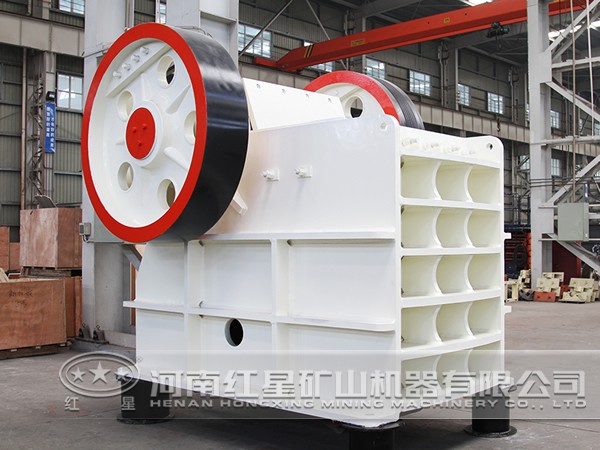

3、殼體

破碎機的殼體主要由前面板、后面板、鞍形弧殼、底座板及安全門組成，材質則均選用304。

安全門設置鎖緊機構，用手輪進行固定后，破碎機啟動時鎖緊機構通電工作，此時安全門無法打開。此外，破碎機殼體的鞍形弧殼上還設計有測溫點和測振點，數據直接傳輸?shù)綌?shù)據控制系統以方便監測破碎機腔內溫度及轉子振動情況。

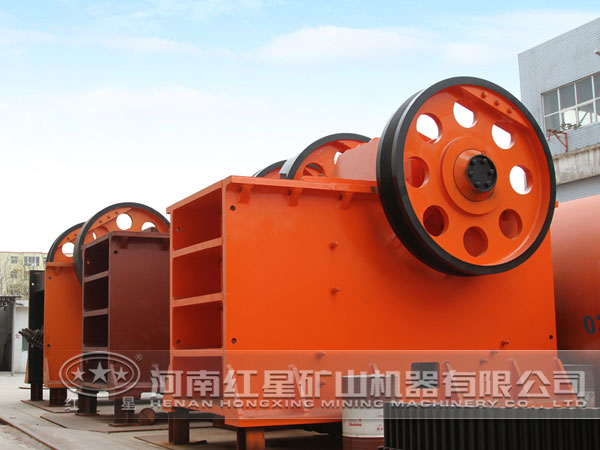

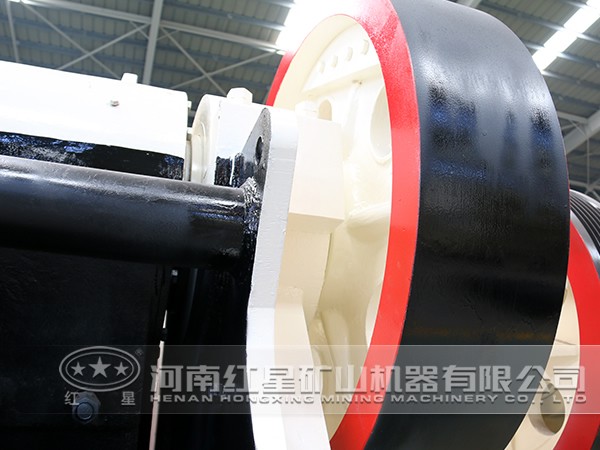

4、傳動系統

破碎機傳動系統由電機、液力耦合器、皮帶輪、皮帶、軸承箱及其他附件組成。

傳動系統設計為電機與液力耦合器直連的結構，且液力耦合器內輪與電機轉軸同步旋轉，外部皮帶輪通過皮帶驅動軸承箱傳動皮帶輪。此傳動結構具有效率高、運行穩定及設備出現故障時的自我安全保護能力良好的顯著特點。

軸承箱設計：①潤滑冷卻系統?？杀Ｕ陷S承箱內部件得到良好潤滑，并帶走軸承箱內部件在高速運轉時產生的熱量。②測溫點和測振點。③傳動系統支架底部設計成橡膠柔性支撐，由此可以過濾掉絕大部分設備運轉造成的振動。

5、破碎機系統裝配及技術參數

（1）轉子刀片和篩孔環的間隙應控制在3~5mm。

（2）轉子刀片和篩孔環的周向間隙跳動值應小于0.2mm。

（3）轉子支撐板與殼體后面板間隙跳動值應小于0.2mm。

（4）破碎機機架與殼體底座板安裝平面的水平度應小于0.15mm/ｍ。

鑒于破碎機在礦山生產中所占的重要地位，破碎生產線的研發與生產一直都是礦山生產設備廠家的主要發展目標。紅星機器總結，要想生產出質量高的破碎機，細節很重要，本文從破碎機配件方面論述了破碎機的基本結構，希望可以和同行共勉。
