砂石混凝土生產(chǎn)工藝與破碎設備選用

粗細骨料是混凝土中的重要組成部分，在混凝土中起到骨架的作用，下文我們選用的配制砂石混凝土的粗細骨料采用的是硅質(zhì)石灰?guī)r，強度高、硬度大，且耐久性好。下面介紹詳細生產(chǎn)工藝與破碎機設備的試驗對比選用。

砂石混凝土的生產(chǎn)工藝

首先將開采的巖石通過顎式破碎機進行初破得到粒徑40~100mm巖石。在初破的基礎上選用合適的破碎機將巖石進行二次破碎，得到粒徑＜15mm砂石混凝土用作粗細骨料。通過破碎機將天然巖石直接破碎，無需篩分，直接用來配制砂石混凝土。

破碎機的對比與選擇

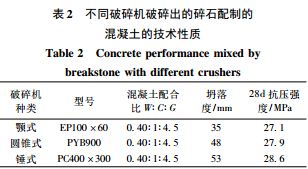

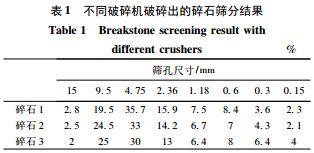

要得到級配合理的混凝土粗細骨料，破碎機的選用顯得尤為重要。為比較各種破碎機二次破碎出的碎石的粒級分布情況，本研究分別選用顎式破碎機、圓錐式破碎機、錘式破碎機，通過調(diào)整破碎機出料口的尺寸，得到較大粒徑為15mm、連續(xù)級配碎石，砂率在40%左右。表1為不同破碎機破碎出的碎石篩分情況，三種破碎機破碎出的碎石編號分別為碎石1、碎石2、碎石3。表2為幾種破碎機破碎出的碎石對混凝土性能的影響?；炷林兴嘤昧繛?00kg/m3，減水劑摻量為水泥用量的2.5%。

三組碎石中粒徑＜4.75mm碎石的細度模數(shù)都在3.2~3.4，顆粒級配基本符合《普通混凝土用砂、石質(zhì)量及檢驗方法標準》JGJ52—2006中砂顆粒級配Ⅰ區(qū)范圍，屬粗砂，說明砂級配合格，可用來配制混凝土。骨料除級配外，基本粒形好也是一個特別重要的品質(zhì)，可以改善混凝土的和易性，減少單位用水量及單位水泥用量，有利于改善混凝土的綜合性能。

從試驗結(jié)果可以看到顎式破碎機破碎出的石料中針片狀含量較多，且碎石大都分布在2.36~9.5mm；圓錐式破碎機破碎出的石料顆粒形狀相對較好，與顎式破碎機破碎出的碎石比較，針片狀石料較少，粒級分布較均勻；錘式破碎機屬于沖擊破碎，破碎出的碎石顆粒形狀較好，針片狀少，粒級分布均勻。相同配合比條件下，錘式破碎機破碎的碎石配制出的混凝土和易性較好，強度較高。

研究表明，重復破碎是減少石料針片狀的有效途徑，因為錘式破碎機破碎石料屬于沖擊破碎，破碎過程中使石料多個方向受力，石料受到重復破碎，得到骨料的顆粒形狀好，針片狀少。

得出結(jié)論，首先選用大功率的顎式破碎機進行初破，然后再采用錘式破碎機進行二級破碎，得到的碎石直接用于配制混凝土。如需要采購砂石混凝土工藝或破碎機設備，歡迎咨詢紅星機器廠家。
