鄂式破碎機潤滑、液壓和電控系統的完善設計

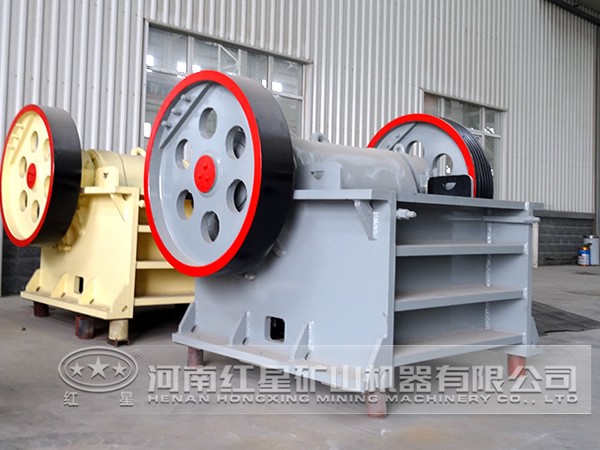

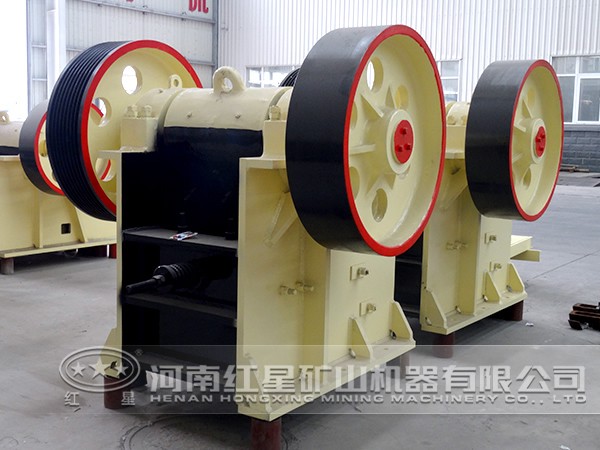

某銅礦選礦車間1200×1500鄂式破碎機的潤滑站、液壓站原設計保護系統不完善經常導致事故的發生，時而由于潤滑系統出現故障無法采集潤滑點的壓力、溫度、流量以致主軸瓦缺油導致軸瓦抱死，影響生產的正常運行；有時由于液壓系統出現故障無法采集液壓點的壓力導致主機帶負荷啟動燒毀主機。日常生產中也由于潤滑站、液壓站故障經常影響生產。針對以上情況，紅星鄂式破碎機生產廠家根據1200×1500鄂式破碎機工作原理，結合目前設備狀況提出通過增設壓力傳感器、溫度傳感器、流量計、經PLC采集各潤滑點、液壓點的技術參數控制設備長周期經濟運轉。具體方案如下：

一、重新設計潤滑系統、液壓系統

1、潤滑系統

（1）重新設計潤滑站油箱，油箱容量1600L，潤滑油采用風冷卻器調節油溫，將潤滑油溫自動控制在30~40℃。潤滑油溫度采用溫度傳感器采集數據；潤滑油油位采用液位傳感器采集數據。以上數據采集后通過PLC控制風扇工作，主機是否處于準備工作狀態。

（2）四軸瓦潤滑系統由兩臺立式油泵提供動能，潤滑系統額定壓力為2.4Mpa，在潤滑系統出油端安裝壓力傳感器并通過屏顯直觀系統壓力，通過溢流閥控制工作壓力為0.2Mpa，滿足潤滑系統正常工作所需壓力。四軸瓦潤滑系統四處潤滑流量大小由閥組來分配。在四軸瓦潤滑回油處安裝溫度傳感器，流量傳感器。壓力傳感器、溫度傳感器、流量傳感器采集數據經PLC邏輯運算控制主機的工作狀態。

2、液壓系統

（1）重新設計液壓站油箱，油箱容量63L。液壓系統提供兩處液壓回路，一路控制鄂式破碎機三級啟動，一路控制鄂式破碎機排礦口的調整。兩路控制由PLC根據控制指令完成。

（2）兩路液壓系統由一臺臥式油泵提供動能，液壓系統額定壓力為6.3Mpa，通過溢流閥控制工作壓力為0.5Mpa。三級啟動離合器裝置由兩臺推進液壓缸通過三位通用閥控制，通過PLC控制電磁閥推進液壓缸的工作狀態，完成主機的啟動。鄂式破碎機排礦口的調整通過控制指令控制電磁閥的工作狀態達到排礦口的調節。

二、電控系統

由于鄂式破碎機是礦山生產咽喉設備，為確保設備在各種情況下的正常工作，設計兩套控制電路并能相互切換。一路通過接觸器，中間繼電器、時間繼電器，由繼電器邏輯完成的控制模式。一路通過觸摸屏，PLC完成的控制模式。繼電器邏輯控制模式主要是在PLC控制模式出現故障時采用的控制模式，該控制模式?jīng)]有完善的保護系統，當溫度高于設定值，流量低于設定值無法啟動保護裝置，對設備進行保護。該控制模式運行存在一定風險也是這次技改的原因所在。PLC控制模式采用S7200-226CPU模塊、模擬量模塊、溫度模塊，完成鄂式破碎機主機的啟動、運行、監控、保護。S7200-226CPU模塊執行鄂式破碎機主機的運行；潤滑油壓力、液壓油壓力采集開關量信號到數字量輸入/輸出單元，潤滑油流量采集模擬量信號到模擬量輸入/輸出模塊EM235，軸瓦溫度采集通過溫度傳感器到溫度傳感器模塊EM231。以上數據采集輸入到S7200-226CPU模塊經邏輯運算決定主機是否處于啟動狀態、運轉狀態、停止?fàn)顟B(tài)、故障狀態。通過觸摸屏完成主機的啟動，運行、實時監控，通過觸摸屏設定相關參數，故障顯示。

經過一個月的使用各項技術參數達到設計要求，設備運行良好。進行極限測試時控制反映迅速，出現壓力低于設定值，溫度高于設定值，流量低于設定值時鄂式破碎機主機立即停止工作，達到技改目的。紅星廠家是專業的礦山設備生產廠家，有關設備問題歡迎電話咨詢0371-67772626，我們的服務保證令用戶滿意。
