顎式破碎機后推力板可視化快速設計方案

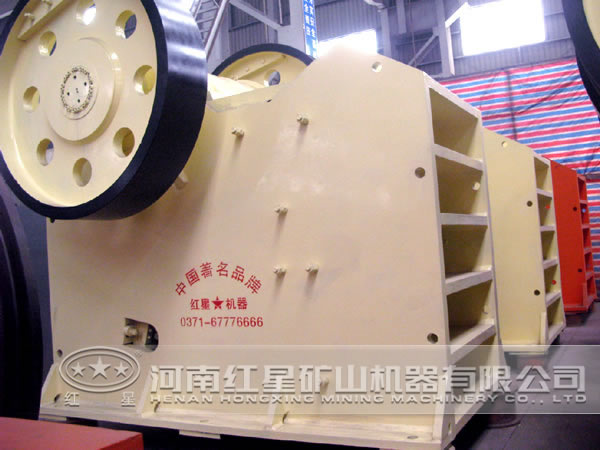

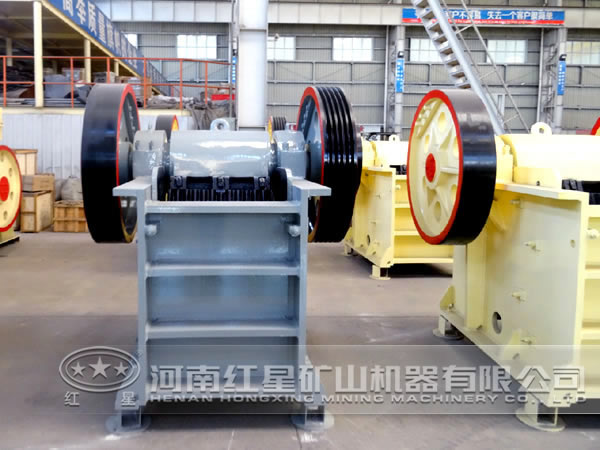

顎式破碎機主要用于各種礦石物料的粗、中、細碎，其主要部件包括偏心軸、推力板、動顎、連桿等。由于顎式破碎機工作環境十分惡劣，易于被損壞，因此必須要保證其強度剛度及工作可靠性。

目前用有限元分析軟件進行CAE（計算機輔助工程）分析比較費時，效率較低，并且要求分析人員具有較高的專業水平。有必要開發一套專用的、效率高的、易學易用的CAE分析模塊。基于這一思想，本文利用VB對ANSYS進行二次開發。應用VB軟件編制一個前臺開發友好且方便易懂的顎式破碎機零部件設計交互界面，能夠?qū)?fù)雜、難于理解和掌握的ANSYS命令流進行后臺封裝。操作者只需要在可視化界面上輸入分析對象的尺寸、材料性能和載荷參數，即可調用后臺的ANSYS命令對其分析計算，之后以圖形表現其應力、應變、變形等的結果返回給用戶。該系統對設計人員專業要求不高，而且操作簡單快捷，能提高設計效率。

1、顎式破碎機后推力板載荷分析

以900mm×1200mm簡擺型顎式破碎機為例，前推力板、后推力板、連桿、偏心軸等關鍵零部件之間的聯接都是銷釘聯接，受載面都是圓弧面，由材料力學關于聯接類零件強度分析原理可知，銷釘軸與孔接觸應力分布是一種非均布的壓力載荷。

由于后推力板、連桿、前推力板都是相當于二力桿，當機構后推力板與水平線15°夾角時是較危險情況。由分析力學計算得到大力100MPa。后推力板和桿聯接是銷釘聯接，受力分布復雜。

2、后推力板可視化快速設計方案

（1）主窗體布置方案

900mm×1200mm簡擺型顎式破碎機的主要部件有：前推力板、后推力板、連桿、偏心軸等。要對上述關鍵零部件的快速化參數設計及優化分析，采用“所見即所得”的設計方法，可以方便地實現可視化設計。以VisualBasic作為前臺界面，在主窗體中，實現顎式破碎機的關鍵零部件如偏心軸、推力板、動顎、連桿的可視化選擇功能。選擇其中的部件就進入該部件的參數化設計界面。

（2）后推力板特征參數化設計界面

以顎式破碎機的后推力板為例，鼠標左鍵單擊的后推力板選項，進入后推力板參數設計界面，面板右上角是該零部件的主要尺寸參數及材料參數，左部以圖像形式示意出各幾何參數的含義，使用者看后一目了然。在右下角布置有各功能選擇按鈕，當所有參數輸入后，單擊“確定參數并進行結構分析”按鈕，則VB調用ANSYS在后臺對后推力板部件進行強度分析計算。

3、后推力板快速化設計

（1）輸入原始數據進行強度分析

按要求輸入后推力板的幾何參數及材料參數，調用ANSYS在后臺做強度分析，用命令流輸入該零部件的約束條件及所受外力后，ANSYS自動求解，求解結束給出運行結束提示，將計算結果儲存在后處理模塊中，界面自動消失。用戶單擊“查看計算結果”按鈕，用命令流方式可以查看應力、應變等輸出信息。

（2）快速優化設計

后推力板在承受F壓力作用時，后推板具有足夠的強度裕量，適當縮小板的寬度以節省材料，可以對其進行參數優化設計，適當修改板的寬度值，可以改善應力分布結果，減小主要尺寸，其他尺寸參數做微小調整參數，點擊“確定參數并進行結構分析”按鈕，當ANSYS給出計算結束信息提示時，單擊“查看計算結果”按鈕，則應力分析結果就快速顯示出來。改變板的寬度，能有效地改善后推力板的應力分布狀態。充分發揮材料的作用，達到優化的目的。

900mm×1200mm擺動顎式破碎關鍵零部件的快速化設計模塊，工程技術人員只要對顎式破碎機的工況及如何正確使用顎式破碎機有所了解，在不必熟悉VB和ANSYS的情況下，就可以應用該模塊對顎式破碎機關鍵零部件進行參數化設計。以后推力板的參數化快速設計為例，改變?nèi)我鈪?shù)，就可以調用ANSYS做強度分析，不用重新建模，實現快速化的優化設計，驗證了該快速化設計的可行性。
