研究球磨機流場結構對過粉現象的影響

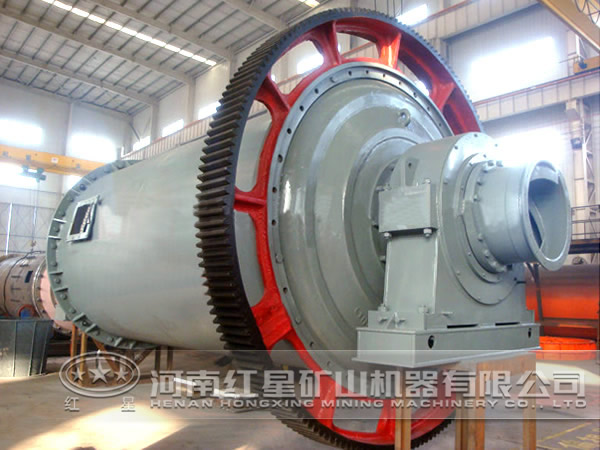

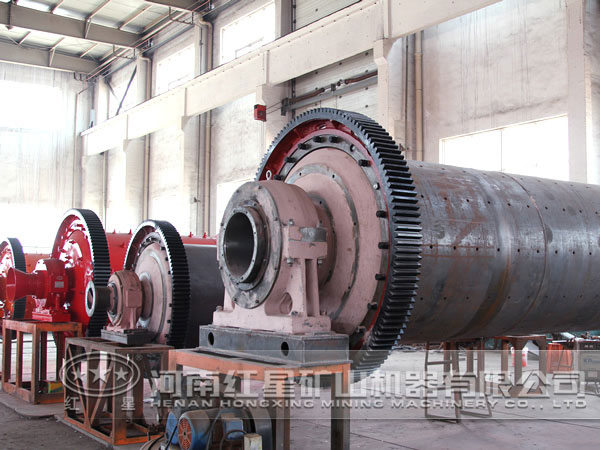

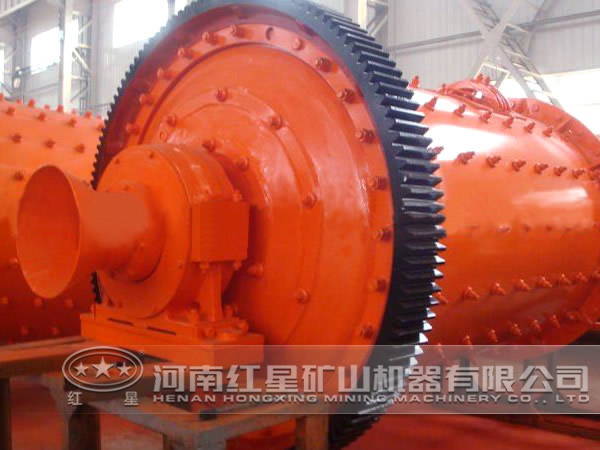

球磨機是一種粉磨設備，具有節能、環保、占地面積小及操作簡便等優點，在水泥行業得到了越來越廣泛的應用。球磨機工作流程是：物料從進料口落到轉筒中間，在離心力的作用下被分散在轉筒的四周，在磨輥重力和研磨力的作用下被粉碎成細小顆粒，并繼續運動到轉筒邊緣與高溫廢氣耦合，細小的顆粒被氣流輸運到選粉機，選粉合格后被送入料倉，其他不合格顆粒經灰斗重新落回轉筒。在輸運過程中大量顆粒由于碰撞、渦流等因素，使顆粒在還沒到達選粉機之前就產生了回流，又落回到了轉筒，并被再次碾壓、耦合，這種現象稱為過粉現象，由此造成了不必要的能量損失，是影響球磨機粉體輸運效率的一個重要方面。所以減小過粉現象是提高球磨機粉體輸運效率的一個重要措施。

研究表明，球磨機磨腔的結構決定了氣流流動狀態，而過粉現象受氣流流動狀態的影響尤為明顯；所以，球磨機磨腔結構的合理設計對于減少過粉現象也非常重要。我們通過對球磨機流場結構進行改進，來降低過粉現象。

1、模型的建立與條件選擇

（1）模型的建立與Fluent模型的選擇

結合紅星機器公司設計的球磨機，運用軟件建模，通過球磨機模型評價其磨礦性能，并且只對熱風進口、球磨機腔體等氣流流經的部分進行建模，其余結構去除，該球磨機系統模擬為氣固兩相流，在離散相模型中，Mixture模型計算資源占用少，收斂性好，計算速度快，在模擬顆粒相與非顆粒相的混合流動方面效果好，所以多相流選用Mixture模型。系統湍流模型選用常見的穩定性較高、計算精度高的標準模型。因流體有熱量的傳遞，所以激活能量方程并考慮重力影響。

（2）邊界條件的選擇

設置流體模型邊界條件：底端進風口只進熱空氣，灰斗底端設置為物料進口，選粉機邊界設置為壓力出口，轉筒和大小磨輥為轉動件，其邊界設置為轉動壁面，灰斗與其他壁面為非轉動部件，其邊界默認為固定壁面，以上設置比較符合實際工況。

2、計算結果與討論

由球磨機在Fluent仿真中的顆粒軌跡和灰斗附近的速度矢量可以看出，在灰斗下端，氣流的流動比湍動現象要嚴重，易形成大量渦流，粉體顆粒在轉筒邊緣與空氣耦合后在灰斗附近隨氣流一起運動，粗大的粉體顆粒落回轉筒，細小的粉體顆粒隨螺旋氣流一起上升，在粉體顆粒上升期間，有很大一部分在渦流影響下產生局部螺旋運動并與灰斗劇烈碰撞，其后又落回到轉筒被再次碾壓，耦合循環，造成過粉現象。在粉體輸運過程中由于過粉現象造成的能量損失占有很大比例，影響了粉體的輸運效率。

分別對不同節距值的全封閉模型進行再次仿真計算，并在仿真過程中加入離散顆粒相。當節距值為5m時，顆粒從進料口進入磨腔到達到選粉機高度這段時間，大部分時間是停留在了轉筒上，不能迅速到達轉筒邊緣與空氣進行耦合。其原因是由于受到葉片的影響，氣流旋轉加速，使轉筒上方的氣流湍動加劇，顆粒落下后在轉筒上方旋轉一段時間后才運動到轉筒邊緣。當節距值為10m時，顆粒從進料口落下后均勻地灑落在轉筒上，并迅速移動到了轉筒的邊緣與熱風耦合，耦合后上升的大部分顆粒在上升到葉片底部高度時開始往下回落，但由于葉片的作用，在回落前打擊在了螺旋葉片上，然后繼續沿著螺旋葉片的方向上升，因此大大降低了過粉現象，減少了大量不必要的再次碾壓過程。

3、球磨機結構改進得出的結論

通過分析可以看出，球磨機流場的結構對過粉現象影響非常明顯，而對球磨機結構的改進可明顯改善過粉現象，得出以下結論：

（1）在球磨機磨腔內加螺旋葉片可以很好地改進球磨機磨腔內的氣流流動狀況；

（2）螺旋葉片的節距值越小，轉筒上方的氣流旋轉速度越快；

（3）在適當范圍內，螺旋葉片的節距值越大，對轉筒邊緣空氣流動的速度影響越??；

（4）通過對比螺旋葉片不同節距值對顆粒運動的影響，可以得出當節距值為10m時，球磨機的過粉現象降低較為明顯，其顆粒的運動狀況也較為理想。
