通過球磨機模型評價其磨礦性能

隨著工業上對細粒及超細粒物料需求的增加，對球磨機的研究也越來越多，研究主要集中在磨礦機理及關鍵參數匹配上。本文建立球磨機系統的模型，從碰撞力學的角度分析了不同運行參數下碰撞能量、碰撞頻率及功率消耗等與磨礦性能相關的物理量。對球磨機磨礦性能進行評價，在不同運行參數下研磨礦料，得到了各運行參數下的礦料粒度分布。

一、球磨機系統模型

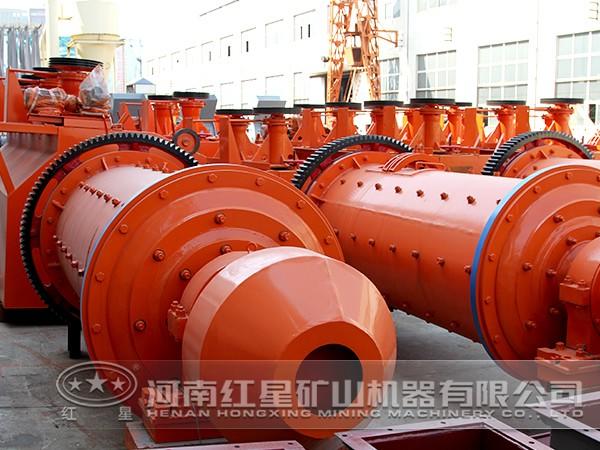

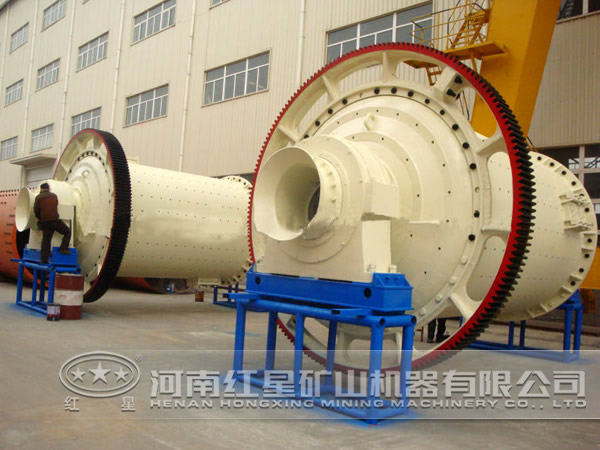

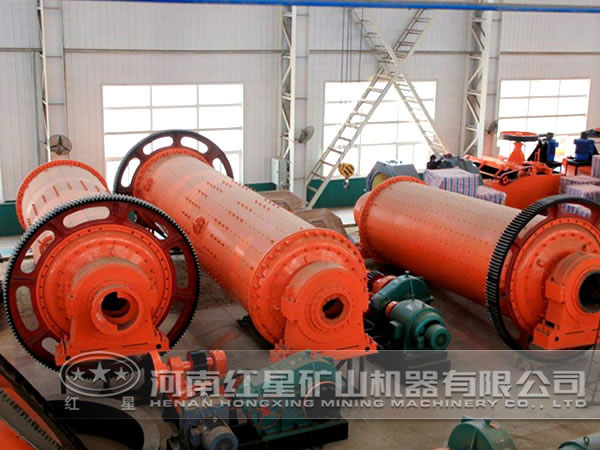

球磨機主要由電機、筒體、研磨介質、傳動裝置及分級裝置等構成。球磨機工作時，電機通過減速器帶動研磨介質在筒體內旋轉，筒體內充滿介質球和物料，介質球和物料在電機的帶動下做多維循環運動，綜合利用剪切、摩擦作用來磨細物料。

為簡化問題，對模型作以下假設：①礦料相比介質球尺寸較小，對模擬結果影響不大，僅以介質球為模擬對象；②分析中只考慮兩個介質球之間的碰撞，且認為兩個介質球之間的碰撞都能被物料吸收；③介質球直徑都為10mm，物理模型不考慮倒角、螺旋等細節。

按照分析步驟，將球磨機系統模型分為：物理模型、接觸模型及顆粒工廠，各模型含義如下。

（1）物理模型。物理模型包括磨機三維模型及鋼球模型。為了更好地模擬工作情況，根據試驗用球磨機的實際尺寸，建立球磨機三維簡化模型。鋼球模型表示顆粒集合，可以新建也可以從外部導入，模擬時每一個鋼球即是一個獨立單元。

（2）接觸模型。單元間的相互作用力可以由接觸模型得到，本文模擬時采用無滑動接觸模型。接觸模型的求解采用振動運動方程進行模擬，將顆粒接觸過程的振動運動進行法向和切向分解，切向振動又可以分為切向滑動與滾動。

（3）顆粒工廠。依據物理模型中定義的各種屬性，在磨機內生成顆粒，鋼球僅在重力作用下以自由落體運動下落，呈自然堆積狀態。

二、球磨機磨礦性能的評價

球磨機在粉碎物料時，兩個介質球捕獲物料顆粒碰撞產生的碰撞能作為外部能量施加給物料顆粒。當碰撞能大于物料顆粒所需的粉碎能量時，物料顆粒就會破碎。

根據研究，球磨機磨礦性能主要由介質施加給物料顆粒的碰撞應力強度及碰撞應力事件的發生次數決定，而碰撞應力強度可以由介質之間的碰撞能衡量，碰撞應力發生次數可以由碰撞次數衡量。因此球磨機要在特定的時間內粉磨足夠多的物料必須滿足兩個條件：單位時間內磨礦介質的碰撞次數足夠多及足夠多次的有效碰撞使其碰撞能足以使物料產生破碎。

實際工作中球磨機能耗除了用于顆粒的粉碎外，還包含許多與粉磨無關的消耗，如顆粒與機件之間的摩擦損失、顆粒和介質之間的無用摩擦損耗、球磨機系統內部損耗、提升物料做功等。

根據以上分析，球磨機磨礦效果的評價主要從兩個方面衡量：磨礦強度及能量耗散。磨礦強度可以用平均碰撞能、碰撞次數、總碰撞能評價；能量耗散可以由功率消耗及能量利用率來決定。

通過對球磨機磨礦方面技術優勢總結，我們了解了球磨機基本工作狀態，進一步評價球磨機的過程中，我們總結出磨礦強度及能量耗散對球磨機磨礦效率的影響。紅星是專業的球磨機生產廠家，我們擁有專業的技術團隊與支持，如有需求，歡迎撥打0371-67772626咨詢我們。
