球磨機常見兩種傳動形式的差別分析

球磨機從引進與發展，經過一段長期的創造與升級之路，目前國內外球磨機設備制造技術已相差無幾。目前市場上應用比較廣泛的要數邊緣傳動球磨機和中心傳動球磨機，這兩種球磨機是根據其傳動方式的不同而命名的，下面紅星球磨機生產廠家從四方面對球磨機兩種傳動形式進行比較分析。

兩種傳動形式在節能方面的差別

以目前國內常用的Ф3.2m×13m球磨機（主電機功率常為1600kW）為例，邊緣傳動正常研磨體裝載量為130t（大研磨體裝載量可達145t），而中心傳動正常研磨體裝載量為125t（大研磨體裝載量不超過135t）；兩種同規格不同傳動形式的球磨機如采用相同的研磨體裝載量，邊緣傳動比中心傳動主電機電流通常低約5%。

就Ф4.2m×13m球磨機（研磨體裝載量正常為250t）而言，邊緣傳動主電動機功率低為3000kW，而中心傳動選擇主電動機功率高為3550kW，主電動機功率大相差18.3%，依此推算，PO42.5水泥單位電耗相差2.2～2.5kW·h，采用邊緣傳動比中心傳動年節約電費100萬元以上。顯然，球磨機采用邊緣傳動比中心傳動具有顯著節能優勢；且球磨機規格越大，單位功率消耗相差越大。

兩種傳動形式在系統投資方面的差別

相對于大型球磨機本體，邊緣雙傳動裝置的造價僅為磨機本體的32%；圓柱齒輪減速機中心傳動的造價增加到磨機本體的88%；行星齒輪減速機中心傳動的造價相當于磨機本體的125%；而無齒輪傳動的造價為磨機本體的1.5倍。但如果將設備、廠房建筑物和安裝費用等統統考慮進去，中心傳動的成本約比邊緣傳動高6%，而無齒輪傳動的成本又高約8%。

兩種傳動形式在制造等方面的差別

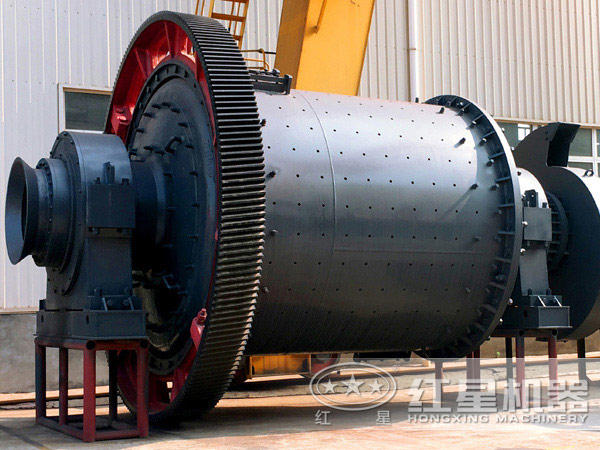

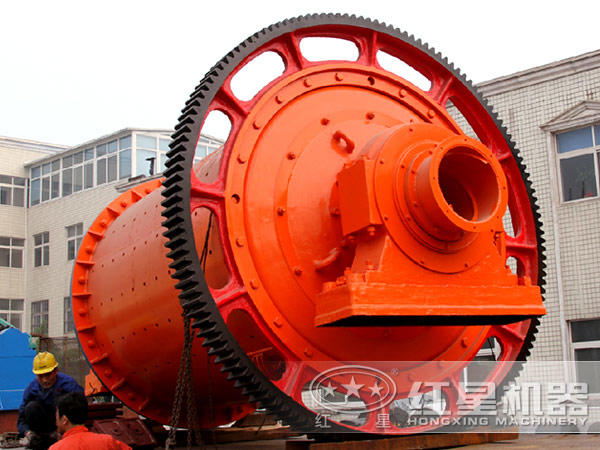

大型邊緣雙傳動球磨機在制造方面比中心傳動要復雜些，主要是大小齒輪的制造安裝精度要求高，必須用新工藝代替?zhèn)鹘y(tǒng)大小齒輪制造工藝。具體包括：

1、嚴格筒體法蘭及其連接孔的制作工藝，確保大齒輪與筒體的同心度；

2、提高大小齒輪毛坯質量標準，且小齒輪為鍛件，大齒輪為高標準鑄鋼件；

3、嚴格制訂熱處理工藝、切削與滾齒工藝，確保大小齒輪的嚙合精度；

4、嚴格安裝工藝，確保邊緣雙傳動的同步嚙合，不能采用以先鋸齒、刨齒作為初加工，以滾齒作為精加工的簡單工藝，不能省略應有的熱處理工藝；

5、大小齒輪密封罩必須采用Y形密封圈結構，確保密封。

由此可保證國產大型邊緣雙傳動球磨機基本達到相應進口產品水平。相對而言，中心傳動的制造工藝相對簡單，主要是嚴格筒體及其端部連接孔的制作工藝。

兩種傳動形式在維護方面的差別

大型邊緣雙傳動球磨機在維護方面比中心傳動稍復雜些，主要是大小齒輪的密封與潤滑必須通過行之有效的管理來實現，切實加強潤滑油的更換與密封件等易損件的更換等工作。相對而言，中心傳動維護簡單，主要是球磨機的常規維護，包括電動機、減速機等對應稀油站的日常維護與管理。

綜合比較不難看出，大型邊緣雙傳動球磨機比中心傳動具有明顯的優越性，投資少，運行單位電耗低，制造管理稍復雜些而已。我公司研發制造球磨機數十載，對邊緣傳動球磨機傳動系統的設計有很深的研究，并且我公司生產的球磨機型號、種類齊全，嚴格按照國際質量標準生產，歡迎廣大客戶來我廠考察購機。
