球磨機制動系統的工作模式

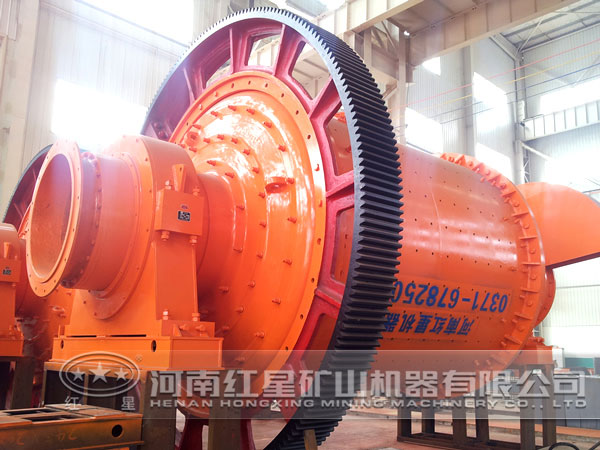

由于礦山選礦處理規模的不斷擴大，選礦所用球磨機規格也越來越大，這就出現了功率相關問題，而為了解決大功率驅動問題，利用無齒輪驅動的環形電動機和變頻調速的雙同步電動機就此應運誕生。球磨機配置也有了巨大的變化，為保證磨機整個運行過程的的安全順利，紅星球磨機廠家決定放棄原有的慢驅、減速器等傳統的傳動裝置，引入了新的磨機制動系統。

磨機制動系統的應用

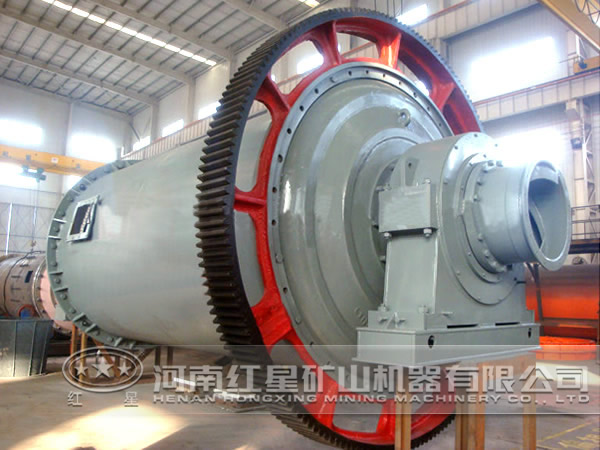

當驅動功率超過17000kW，采用環形電動機驅動時，磨機筒體成為電動機轉子單元的一部分，將轉子鐵芯、線繞式轉子繞組等壓裝在轉子支撐法蘭上，再用螺栓將轉子支撐法蘭固接在筒體法蘭上，將整個轉子單元嵌套固定在磨機基座上的定子內，兩者之間留有一定的空隙，這樣就構成了電動機基本結構。采用環形電動機驅動磨機，不需要配置大齒輪、小齒輪軸組、減速器、聯軸器、離合器和慢驅等傳動系統，只需配置磨機制動系統。

當驅動功率大于8500kW，采用雙齒輪軸驅動時，配置雙同步電動機和雙空氣離合器，利用空氣離合器的粗調和電動機繞組的精調來實現同步；利用雙異步電動機的軟特性，來實現磨機的雙齒輪軸的同步。還可采用高速雙同步電動機，利用變頻技術在低速下運轉，電動機與小齒輪軸通過力矩限制聯軸器直連，沒有空氣離合器、減速器和慢速驅動等傳動裝置，只需配置磨機制動系統。

當更換襯板和檢修時，對滿負荷磨機提供制動；當?shù)V山停電或磨機主軸承潤滑系統、變頻器、電動機等發生故障時，為較大運行速度的滿負荷磨機提供完全制動，以避免對磨機主軸承造成損壞。前一種傾向于人員安全；后一種傾向于設備安全?？梢娔C(jī)制動系統對于采用無齒輪傳動和變頻調速雙電動機驅動的大型磨機的安全運行和維護是比較重要的。

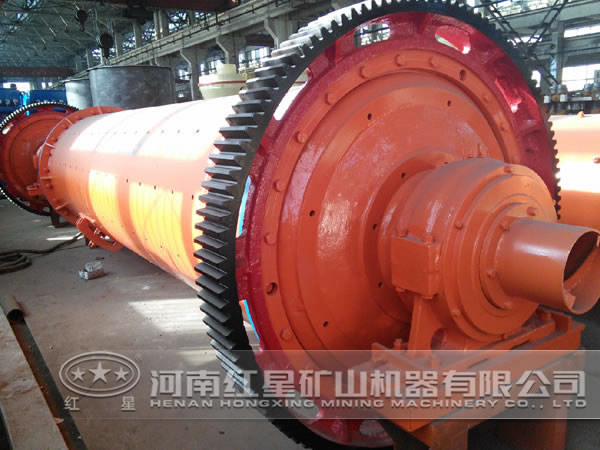

磨機制動系統的工作模式

1、正常模式

當磨機正常運行時，液壓缸完全上壓，制動器完全釋放（即完全開閘）；

2、標準模式（緊急制動模式）

當?shù)V山停電或磨機軸承潤滑失效時，制動器液壓系統以一定的速度泄壓，制動器彈簧制動（合閘），磨機在盡量短的時間內停止轉動，并可停止在滿負荷的失衡狀態；

3、慢驅模式

當更換襯板和檢修時，磨機以固定的慢速（2r/min）轉動到預設角度，制動系統可以對轉動的磨機（失衡狀態）提供快速制動；

4、蠕動模式

當磨機以固定的慢速（0.1r/min）轉動時，可以對筒體表面和襯板進行仔細檢查，這時制動系統可對轉動的磨機（失衡狀態）提供快速制動；

5、防止搖晃模式

當磨機從失衡狀態開閘釋放之后，在平衡位置附近制動器可以提供快速制動，以防止磨機搖晃，起“定車”作用；

6、手動下放模式

制動器處于開閘狀態，通過遠程控制，磨機可以從失衡狀態慢速“手動下放”到平衡位置。

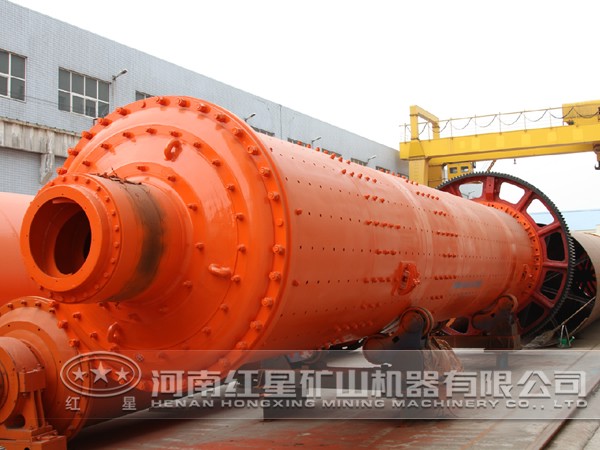

目前國內外生產制動器的制動的方案具有卡鉗數量少、液壓缸數量少、外形高度低及總重較輕的優點，而且制動器制動表面離液壓缸的油口較遠，不易被液壓油污染，是較優選的方案。

綜上所述，磨機規格大型化已經成為磨機發展的主要趨勢，磨機制動系統對人員和設備的安全起著比較重要的作用，磨機制動系統主參數的確定是制動系統選型的關鍵。目前磨機制動系統主要是應用在無齒輪驅動的磨機上，同時在利用變頻技術保證電動機同步的雙齒輪軸驅動的磨機上也有著非常廣闊的應用前景。
