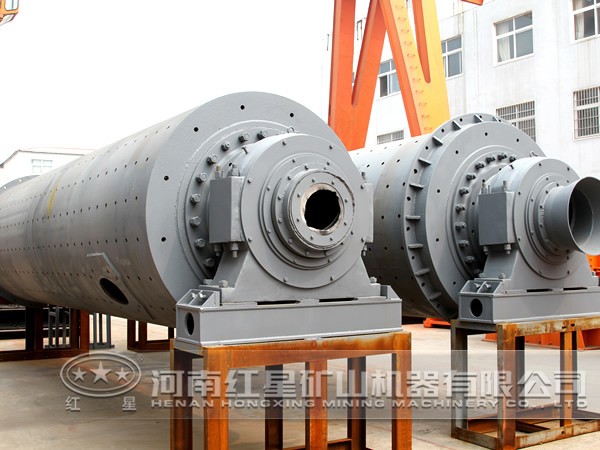

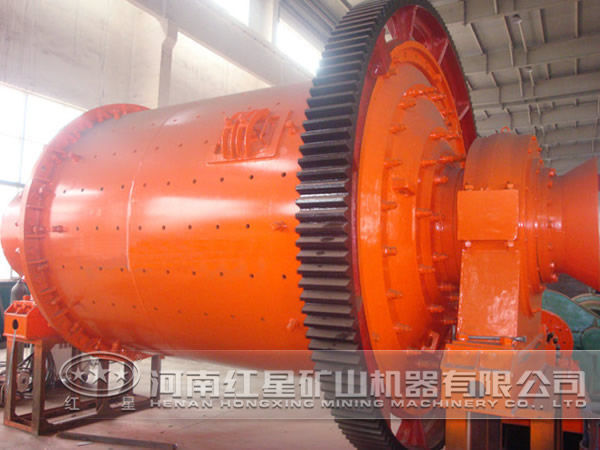

球磨機磨內結構的優化設計

礦渣微粉磨機沿用傳統的球磨機（三倉長磨），外形尺寸及傳動裝置、功率、轉速等均不變。針對礦渣的粉磨特點，提高一倉粉碎后礦渣的細度及粒度均勻性，實現粉碎和研磨的平衡，既提高了磨機的臺時產量，又能提高比表面積，改善顆粒級配，增產節能，達到球磨機工藝參數優化的目的。為此，對磨內結構（研磨體、襯板、隔倉板和卸料篦板）重新進行優化設計。

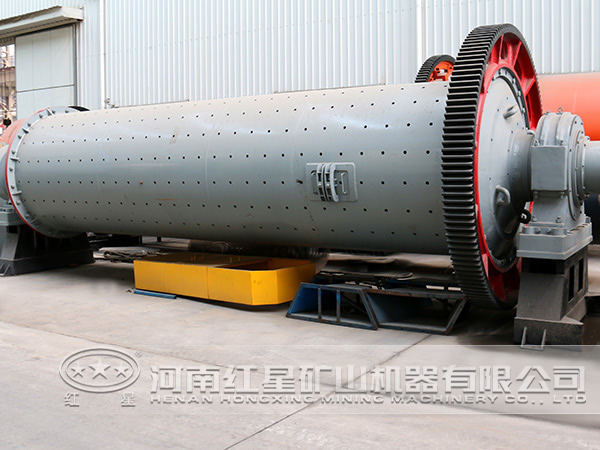

研磨體

1、一倉研磨體

鋼球與鋼棒在磨內的運動方式不同，對物料的粉碎作用也不同。鋼球隨磨機轉動到一定高度后做拋落運動，與物料進行無序的點接觸，粉碎過程中對物料主要起沖擊和研磨作用，與此同時，大量的鋼球之間也相互接觸，因此鋼球的粉磨效率較低。當采用鋼棒時，設計合理的鋼棒隨磨機轉動，做有序的滑動運動，棒與棒之間為線接觸，首先磨碎粗粒礦石，細粒在中間受到保護，即礦粒的磨碎具有選擇性。為此對兩種研磨體進行對比試驗。

實驗得出，兩種不同的研磨體粉磨效果不同，在球（棒）料質量比、粉磨時間均接近的情況下，鋼棒對物料的粉碎能力比鋼球高很多，而且時間越短，鋼棒的優勢愈明顯，為此在一倉采用鋼棒替代鋼球作為研磨體。

2、二、三倉研磨體

礦渣經過一倉（棒倉）的粉碎后，顆粒均勻，大粒徑不超過0.25mm，平均粒徑在0.20mm左右。二、三倉主要起研磨作用，二倉研磨體為?20~40mm小鋼球，三倉研磨體為Ф18mm×20mm~Ф10mm×10mm耐磨微型鋼段，以利于提高產品比表面積。

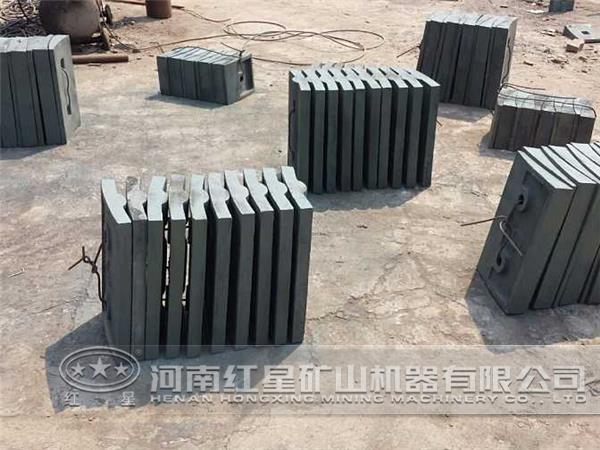

襯板

目前球磨機使用的襯板有十多種形式，一倉多采用階梯襯板，二、三倉多采用波紋襯板。采用鋼棒做研磨體時，一般建議采用凸棱或小波紋襯板。在不同規格（Ф2.5~1.5m）的棒磨機上，采用階梯、凸棱、小波紋和平襯板等4種不同形式的襯板進行水泥熟料生產試驗。試驗結果表明，上述4種襯板都可以使用，但生產能力和出料粒徑有差別，其中以階梯襯板生產能力大，粒徑較粗（≤2mm達20%以上），同時磨機振動較大，小齒輪磨損快；平襯板生產能力相對小一些，但產品粒徑小，且細粉（80μm篩余?。┹^多。

粉磨礦渣時，入磨粒度小且較均勻，而出磨比表面積大，一倉易選用平襯板，以保證系統的粉碎與研磨能力平衡；二倉采用小階梯襯板，以保證鋼球具有一定的粉碎作用；三倉采用小波紋襯板，對礦渣主要起研磨作用。

隔倉板

1、一、二倉

從一倉（棒倉）出來的礦渣微粉顆粒均勻，平均粒徑在200μm左右，而且流動性較好，因此隔倉板無需特別要求，可采用單層放射式，篦縫6~8mm，但朝向一倉面必須平整，以保證鋼棒的運轉。

2、二、三倉

經過二倉粉磨后的礦渣微粉已經比較細，三倉主要起研磨作用，因此研磨體規格很小，如果相對較粗的顆粒進入三倉，就會影響產品質量。為了提高三倉研磨效率，對隔倉板進行重新設計。目前國內合肥水泥研究設計院已成功開發磨內篩分技術，將篩分板篩孔由1.5mm寬減小到1.0mm，增設內導料錐（細粉），外導料錐也設計成篩狀，進行二次篩分，使不合格顆粒返回二倉繼續粉磨，以達到改善礦渣微粉顆粒級配的目的。

卸料篦板

粉磨礦渣微粉時，三倉微型鋼段較小規格為Ф10mm×10mm，使用一段時間后，直徑變得更小，會隨礦渣粉一起從篦縫出磨或堵塞篦縫，因此篦縫不能太大。篦板用厚40mm的鋼板制成，篦縫切割成寬度不超過4mm的矩形，這樣可以提高篦縫有效面積；同時對篦板的中心孔進行優化設計，增加磨機的通風面積，保證磨機通風效果。

經過以上對磨機主要部件研磨體、襯板、隔倉板和卸料篦板的重新優化設計，球磨機用于礦渣微粉磨必然更加，達到了增產的目的。紅星機器銷售的各種配件均選用優質的原料，降低了作業中的磨損，可有效延長設備的使用壽命，如需了解更多，歡迎致電紅星機器的免費服務電話0371—67772626。

?
