球磨機負荷優化控制的原理及設計實現

磨機運行過程非常復雜，由于磨礦過程參數眾多，其中磨機負荷是磨礦過程的重要參數，且礦石的耐磨性、粒度和磨機襯板磨損程度等都極易發生變化，致使磨機負荷很難達到良好的自動控制效果。在實際運行過程中，通常由操作人員憑經驗對球磨機負荷進行控制，磨機經常出現“空磨”或“悶?zāi)ァ睜顩r，導致選礦廠無用功增加。因此，為了選礦廠能安全經濟運行，對其磨機負荷的優化控制具有十分重要的意義。

我們就此提出了一種新型控制策略，運用變步長自尋優控制策略，使系統能夠在實際運行過程中快速、穩定地自動尋找磨機負荷的較佳工作點，并結合模糊理論對喂料量進行控制，可提高控制器的自適應能力，實現對磨機負荷的實時控制，提高球磨機的工作效率。

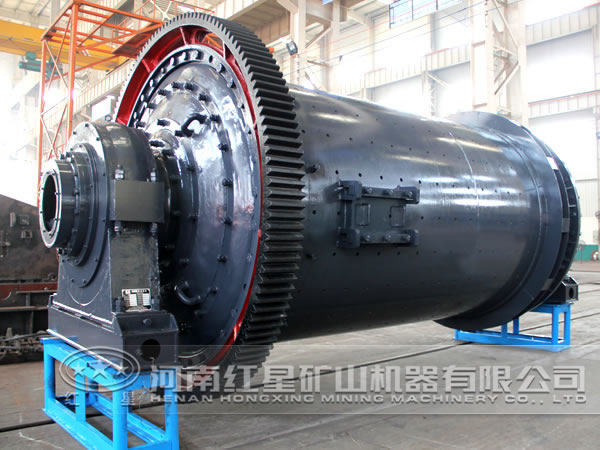

球磨機運行特性

究竟球磨機是怎樣工作的呢？球磨機的動態運行特性非常復雜，其較佳負荷點常隨參數變化而產生不同程度的漂移。磨音特性、功率特性、出力特性與磨機內存料量都不是簡單的一次關系，而是存在著極值特性。在此我們分三個部分進行測試：在一部分，功率特性呈上升趨勢，磨音特性逐漸下降，而出力逐漸增加，當磨機功率上升到極大值點時，磨機的出力并沒達到極值，而此時磨機的耗電量大，但出力并不是較佳點，此區域磨機處于“空磨”狀態，不是較佳控制區；在第二部分，功率呈下降趨勢，磨音信號逐步減小并趨于穩定，出力則繼續增大，達到更大出力點，可以看出，當出力達到更大時，磨音信號基本保持不變，此時磨機耗電量不大，則此區域?yàn)楦芽刂茀^(qū)；在第三部分，磨機功率和出力均呈下降趨勢，此時磨機在“飽磨”狀態下運行，應該避免。

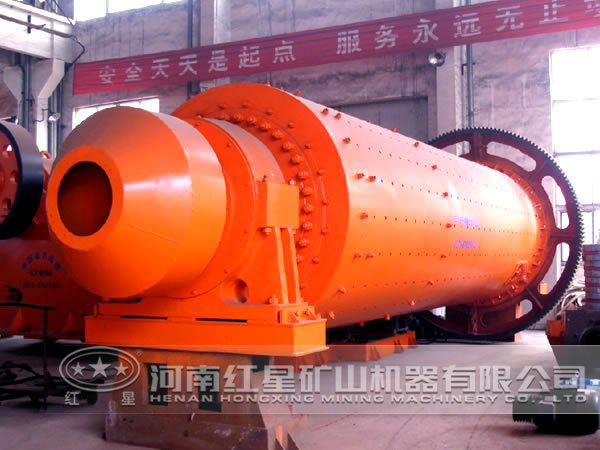

自尋優控制原理

對于具有時變性的被控對象，自尋優控制是一種有效的控制方法，通過在實際運行過程中不斷測量被控量，由系統本身探測當時系統的運行條件，做出相應的決策。因此系統可以在被控特性發生漂移時仍可以尋找到更佳控制點，使被控對象工作在更優工作狀態。我們提出的自尋優控制就是要在實際運行時找到磨機當前的負荷點，使磨機的出力達到更大，而這個更大出力點則是隨實際生產過程不斷漂移和變化的，不是一個固定值。

通常的自尋優算法都是以一個固定值作為搜索步長，此步長值的大小直接影響礦廠的經濟效益。若搜索步長太小，則導致系統收斂速度較慢，不能快速找到系統較佳工作點；若步長取值太大，則會增大搜索損失，使效益受損。所以提出基于多信息融合的變步長自尋優控制策略，通過模糊控制實現對搜索步長的實時控制，從而達到降低損失的目的。

變步長自尋優控制器融合了球磨機的磨音、功率和出力3種信號，通過分析這3種信號的斜率變化來得到系統當前的運行狀態，從而決定下一次的搜索步長。

模糊控制系統的設計

我們?cè)O(shè)計的模糊控制系統用球磨機的功率信號作為磨機內存料量（磨機負荷）的表征信號，以球磨機的負荷設定值與實際值的偏差及偏差變化率作為模糊控制器的輸入量，其輸出量為使喂料機變頻器頻率發生變化的電壓值，后面達到調整喂料機轉速的目的，以實現對磨機負荷的自動控制，使其能很好地跟隨磨機負荷的設定值。磨機負荷的設定值為通過變步長自尋優控制器得出的喂料量。

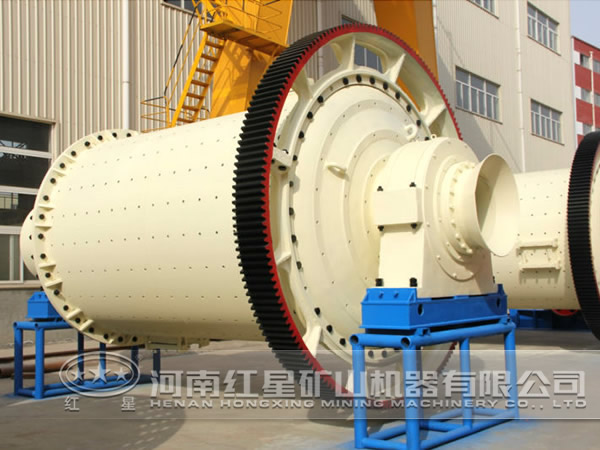

系統的軟硬件支持及運行效果

球磨機增產改造具體方案需要在一次次實驗中尋找得出，河北某選礦廠一段磨礦分級系統共4個系列，球磨機規格為Ф2.7m×3.6m。系統控制器的中間控制單元采用西門子的CPU315－2PN/DP，現場IO采用ET200分布式，所有IO站都是通過PROFIBUUS-DP現場總線與主控制器相連接，系統采用工業以太網通信協議，實現上位機與下位機的實時通信，通信速率為100M，并預留10%的輸入、輸出模塊，以備擴展。系統包括3個層次結構：

1、生產管理層主要是向領導展現礦廠的現場情況；

2、監視操作層主要包含中控室設備和服務器工控機，操作人員在中控室可以監視現場的操作情況，并可以進行手動實時控制，服務器對數據進行記錄，并負責各層之間的通信；

3、過程控制層與現場設備相連接，并負責與中控室進行通信。

對磨機負荷實時控制，然后在對數據進行分析和控制，得出對磨機負荷的控制數據，以達到對磨機負荷的優化控制及系統穩定運行的目的。當系統運行到某一時刻時，人為加入10%的擾動，負荷先會出現一定波動，但在控制器的調節下，經過一段時間后系統又會穩定運行，負荷變化也比較平穩。

針對磨礦系統時變、非線性和時滯性的特點，結合多信息融合技術，設計了一種磨機負荷模糊自尋優控制系統，實現了對球磨機負荷的自動控制與自尋優，增強了系統的自適應與調整能力。經過幾個月的實際運行，球磨機的臺時產量增加了8%，磨機耗電量降低了10%，礦廠的生產成本降低了4%，在保證系統安全穩定運行的情況下，大大降低了工作人員的勞動強度。
