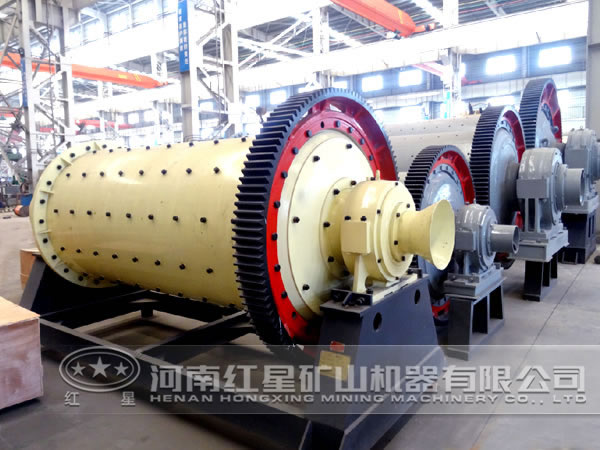

新型節能球磨機結構改進及性能完善

節能球磨機是近年來炙手可熱的球磨機設備之一，經工業生產實踐和數據檢測驗證后，該球磨機正式通過鑒定，已廣泛應用于各大礦山等大型工業生產線中。下面是紅星球磨機廠家總結我廠一路以來對新型節能球磨機的研發改進、性能完善及廣大用戶對該球磨機的技術性能評價。

新型節能球磨機結構的改進

新型節能球磨機在普通球磨機結構形式基礎上改進了聯軸器、主軸承、簡體襯板及傳動齒輪等零部件。

1、采用氣動離合器

氣動離合器的原理是在電機軸轉子與傳動軸轉子之間裝有一個環形膠囊，它與高壓空氣系統相通，由電磁閥控制。當電機啟動時，膠囊處于瀉壓狀態，閘瓦互相脫開；當磨機啟動和運行時，膠囊處于充氣狀態，使閘瓦之間漲緊，傳遞扭矩。氣動離合器接合平穩，離合迅速，傳遞扭矩大，不需要調整磨損間隙。實現電機與磨機的分段啟動，縮短啟動時間，降低啟動電流和能耗，大大減少電網壓降，同時起到過載保護作用。

2、采用靜動壓軸承

即磨機啟動前用高壓頂起回轉部，保持?jǐn)?shù)分鐘，待磨機啟動后，動壓潤滑形成動壓油膜，實現主軸頸的全液體摩擦，大大改善磨機在啟動和運行時的工況，減少摩擦阻力和靜阻力矩，降低電流和能耗，延長軸承和軸頸的使用壽命。

3、采用角螺旋襯板

減少裝球量，降低充填率，改善磨礦機理，減少能耗和鋼耗、提高磨礦效率。

4、改進大小齒輪結構

提高齒輪安裝精度，改進潤滑方式和密封防塵方式，使齒輪運行時噪音降低．壽命延長，效率提高。

5、為了配合新結構，相應設置了氣控、液壓和電控系統，使設備具有較完善的系統聯鎖和保護功能。

增加規格，完善性能

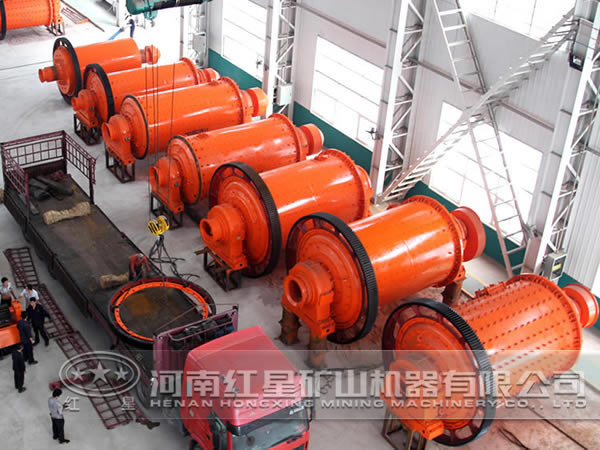

紅星機器球磨機制造廠家在新型節能球磨機的基礎上，又陸續開發研制出各種型號球磨機，初步形成系列，并不斷完善設備性能。球磨機主軸承改為靜壓軸承，啟動和正常運行時均采用高壓系統潤滑，即全靜壓潤滑。

同時，對直徑中Ф3.6m的磨機增加了兩項新結構：采用慢速驅動裝置，便于磨機啟動前檢修或更換襯板時，作微動盤車，采用液壓頂開裝置，檢修時將筒體頂起，可省去大型橋式吊車，降低廠房造價和設備投資。

技術性能評價

節能球磨機與同類型普通球磨機相比，具有以下優點：一是礦石處理能力提高7～10%，單位礦石能耗降低低15～20%；二是單位礦石鋼耗降低5%左右；三是噪音低于90.5分貝，垂直大振幅小于28.8μm。

技術鑒定結果表明，該球磨機應用技術更加合理，參數選擇合理、結構新穎、制造精良、性能優越，各項技術性能指標均達到設計要求，其設備質量好，工作效率高。

該系列節能球磨機吸取了國外精良技術，具有節能的優點，適宜于在大、中型選礦廠應用。歡迎廣大客戶來廠考察購機。
