三輥破碎機各主要組成部分的作用分析

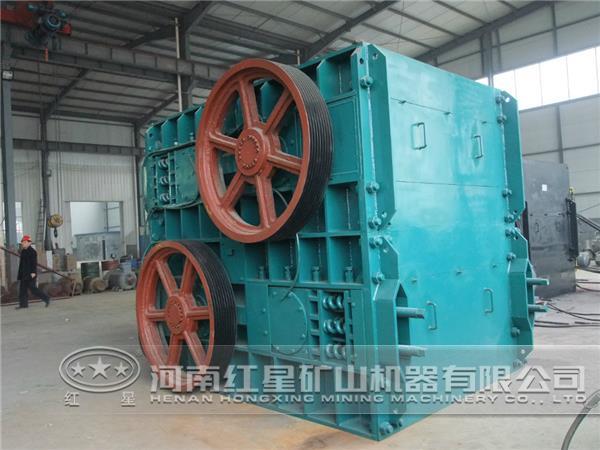

三輥破碎機實質上是一臺單輥破碎機和一臺雙輥破碎機重疊起來的破碎設備。它具有使用維修費特低、破碎比大、性能可靠、粉塵少、噪音低等特點，適用于抗壓強度小于200Mpa、濕度小于10%的中硬度及硬物料的細碎作業。本文主要對破碎機各主要組成部分的功能作用進行介紹。

1、給料裝置

三輥破碎機通過裝在破碎機機體上部的電磁振動給料機均勻給料，通過給料機內部設置的調節翻板或可控硅整流器調節振動來實現對給料量的粗、細調節，從而精確地控制給料，提高破碎效果。

2、破碎輥裝置

破碎機的破碎輥分上輥、下輥裝置，擺動裝置，其中上、下輥工作時是固定輥，擺動輥為活動輥。根據生產需要，可以在一定范圍內對擺動輥進行調節，控制擺動輥同上下輥?zhàn)娱g的間隙。

3、破碎輥間隙調整機構

破碎機上設置有方便、精確的調節機構來調整破碎輥的間隙，以保證破碎產品的粒度要求。調節機構中還設計了較小間隙保證裝置即行程控制機構，可以避免兩輥?zhàn)釉谵D(zhuǎn)動過程中直接接觸，對輥?zhàn)釉斐蓳p壞。

4、傳動裝置和機架

傳動裝置采用兩個普通電機或變頻電機驅動，機架為焊接機構，各面均有金屬蓋板或者清潔擋板，使維護清理方便。為防止粉塵黏結劑對輥?zhàn)颖砻孢M(jìn)行清掃，并確保物料在破碎輥中間，在機架上設置有物料導向板及清掃刮板。

5、電控、液壓潤滑系統

電控系統采用PLC控制，可實現破碎機啟動及停車、破碎輥速度檢測、破碎機給料控制、設備電氣連鎖、設備電氣連鎖等，便于在控室遠距離控制。液壓系統主要用于檢修、調節破碎輥間隙。
