作者：紅星機器發布時間：2021-11-23 16:00:00

復擺顎式破碎機的工作機構是曲柄搖桿機構，其動顎的運動軌跡為在給料口處為橢圓度較小的橢圓，在排料口的運動軌跡為橢圓度較大的橢圓。

復擺鄂式破碎機

這種理想的運動軌跡可使破碎機的運動特性達到更好，工作能力更強。本文的主要目的是分析動顎行程的影響因素及動顎的計算方法。動顎的水平行程對破碎機的生產效率有較大的影響，排料口的水平行程會降低破碎機的生產效率。動顎的水平行程不能他打，不然在排料口的物料會由于過多使破碎力急劇增加，使機體由于過載而損壞。

一般動顎的水平行程取值不大于較小排料口尺寸的0.3~0.4倍即可。傳動角對動顎的水平行程有較大的影響，進而影響破碎機的傳動效率。增大傳動角，會提高破碎機的傳動效率，同時增大偏心距才能滿足顎板行程的要求。這樣做的后果就是增大了動顎襯板上部的水平行程，增加排料口堵塞的可能性，物料易發生過粉碎，同時還增加破碎機的功耗。

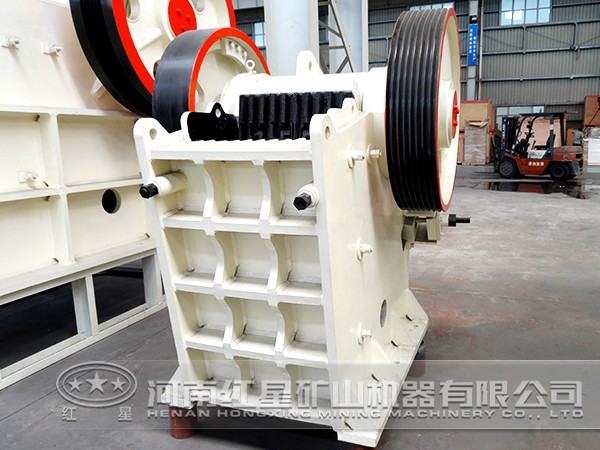

復擺顎式破碎機

因此為了保證動顎的行程合適，傳動角一般取45°~55°。偏心距對破碎機的傳動效率和生產效率均有影響。在其它條件相同的情況下，增大偏心距可增加動顎行程，從而提高破碎機的生產能力，但同時會增加功耗。動顎的位移可根據余弦定理與剛體運動規律，通過對動顎在給料口和排料口的兩點及物體的運動位移求得。通過對顎式破碎機動顎行程的分析與計算，有利于對破碎機動顎運動軌跡進行優化。
