球磨機各部件安裝詳情

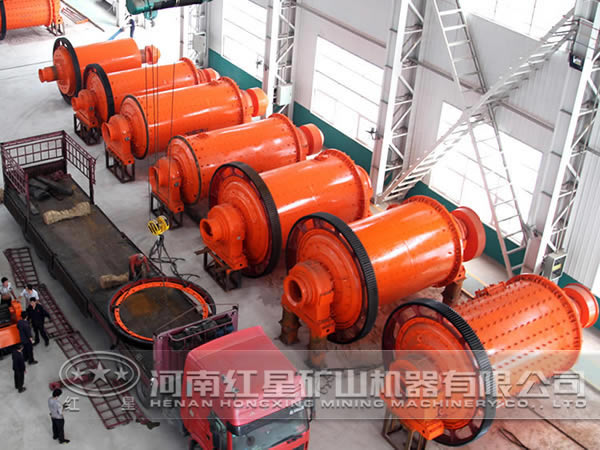

球磨機是對經過破碎機破碎后的物料進行粉碎研磨的主要設備，其生產目的在于通過粉碎獲得更精細的礦物顆粒，為下一步選礦工藝提供合格的物料顆粒。想要保證球磨機正常高能的運行效率，球磨機安裝很重要，下面本文詳細介紹球磨機的各部件安裝。

1、主軸承底座安裝

（1）將主軸承底座吊裝就位，通過斜墊鐵調整好標高。

（2）兩主軸承底座表面允許偏差0.50mm，且要求出料端低于進料端，兩主軸承底座軸向距離允許偏差不大于1.50mm。兩主軸承底座相對標高允許偏差不大于0.50mm，但只允許進料端高于出料端。

（3）緊固地腳螺栓，再校正一次水平度。

（4）校正完畢后，進行地腳螺栓孔灌漿。

2、主軸承的安裝

（1）根據圖紙確定兩軸承中間線的距離，按筒體與兩端組裝后的實例尺寸（并考慮相應的脹縮量）施工，施工中距離允許偏差范圍為-1~+1mm。

（2）兩主軸承底座表面標高允許偏差為0.5mm，且要求出料端低于進料端。

（3）主軸承的軸承座安裝在底板座上時，其結合面應均勻接觸，局部間隙不得大小0.10mm，不接觸面處的邊緣每段長度不得超過100mm，累計長度不得超過圓周總長的1/4。

（4）清潔主軸承與軸承座的接觸面，涂上潤滑劑，使其接觸良好，轉動必須靈活。

（5）主軸承軸瓦的冷卻水道需清理干凈，并在1MPa壓力下進行試壓，要求各聯接處密封嚴密，不得有滲漏現象。

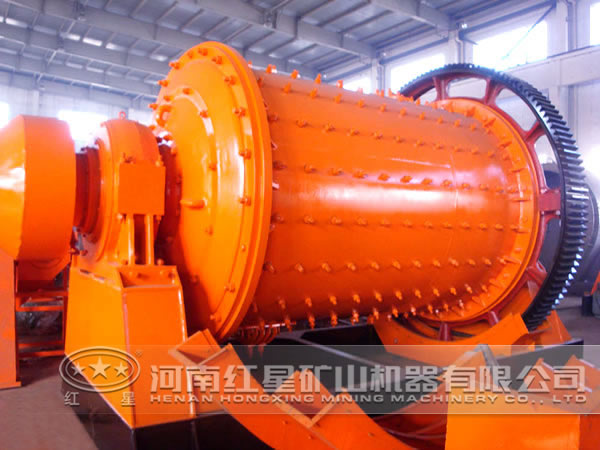

3、筒體部安裝

（1）設備進場后應先放置在離基礎平臺不遠的圓弧形胎架，吊裝利用車間內750kN行車進行，設備就位后使筒體的中間線略高于主軸承的中間線。

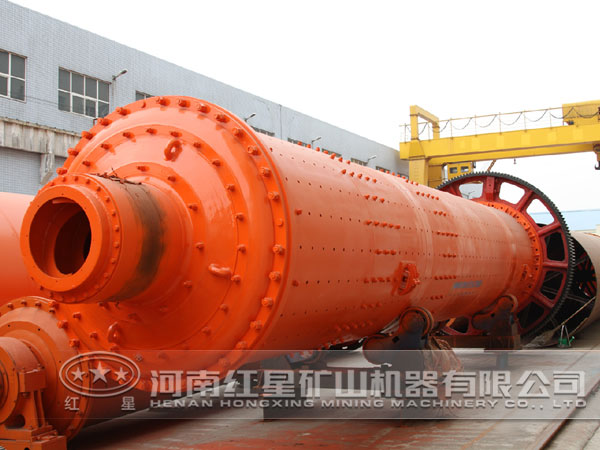

（2）筒體與進料端蓋組裝前，應先將結合面上的臟物清除干凈，并在結合面上涂1層鉛丹，以保證密封良好，用行車吊起出料端調整好方向，然后和筒體進行對接，調整好螺栓孔后，筒體與端蓋應按標記進行組裝，定位鉸孔螺栓裝入后，再將螺栓均勻緊固；全部螺栓裝好后再按要求進行擰緊，擰緊力矩不小于1500N·m。

（3）保證連接筒體端蓋與端蓋的螺栓及固定大齒輪的螺栓均擰緊，并要求先擰緊1個螺帽，然后再擰緊第2個螺帽。

（4）不允許用進、出料端蓋的起吊環來起吊整個筒體部，進、出料端蓋吊鉤僅作起吊端蓋用。

（5）筒體部往軸承上安裝時，先校正出料的配合軸頸和軸承處的相對位置，并保證平衡無沖擊地放在軸承上。

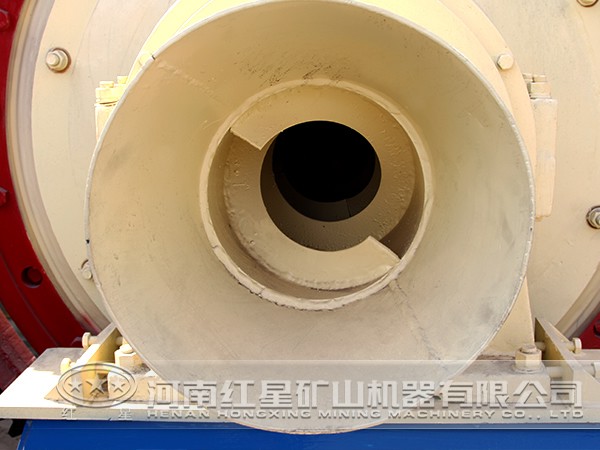

（6）進、出料口裝入進、出料端蓋時，應擰緊所有連接螺栓。

（7）筒體安轉后，兩軸頸的中間線應在同一水平面上，其相對標高允許偏差值為1mm。但其傾斜方向應保證出料端低于進料端。

4、二次灌漿

當筒體部各項數據達到要求后可進行二次灌漿，灌漿前將軸承座及底座上的油污、油漆和鐵銹等清除干凈，將基礎上的油污和塵土清掃干凈，并用水清洗后即可進行澆筑。

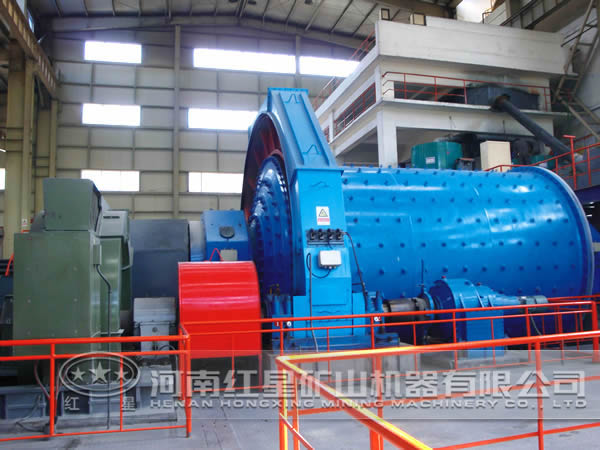

5、傳動部件安裝

（1）安裝前清除干凈小齒輪軸承座內及各結合面，滑動軸承及大、小齒輪應用汽洗油清洗干凈。

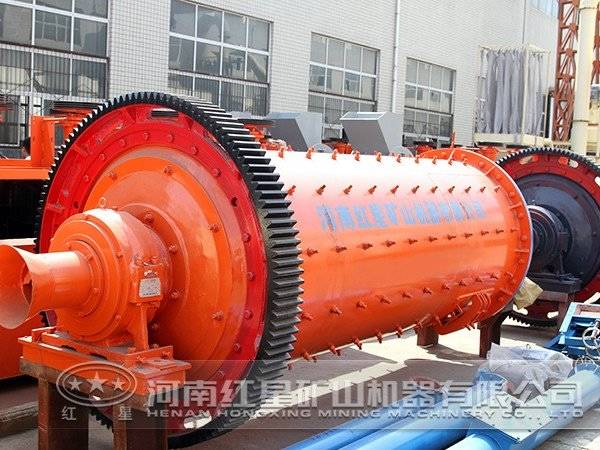

（2）對大齒輪進行精確校正，利用千分表在大齒輪外圓表面和端面上，分別檢查端面跳動和徑向跳動。端面跳動超差時，可采用調整大齒輪相對于筒體法蘭圓周方向角度的方法進行調整。徑向跳動超差時，則用大齒輪上的調整螺釘調整。徑向跳動偏差值不得大于0.15mm，端面跳動偏差值不得大于0.18mm，校正完畢后，將各連接螺栓緊固，在齒輪內徑與筒體法蘭外徑間隙內按角度等分加入8塊定位塊并焊牢，定位塊厚度按實測值加工。

（3）將小齒輪裝在軸上，然后裝上滑動軸承，這些裝配可用熱油浴加熱包容件。切不可用炭火直接烘烤小齒輪或滑動軸承。

（4）將裝配好的齒輪軸、軸承組件裝在軸承座上。

6、筒體襯板及進出料口襯板的安裝

（1）安裝襯板時應注意筒體的回轉方向（順時針）。

（2）用螺栓固定與筒體聯接的襯板，排列時應交錯進行，避免縫隙集中在一條線上。

（3）襯板間的環形間隙，應用木屑、鐵屑等充填物塞實，各襯板間的間隙均為5~10mm。

（4）襯板與筒體應嚴密接觸，如有縫隙應用水泥砂漿填實、填滿。

（5）筒體的零部件安裝后，其所用的連接件螺母必須電焊牢固。

（6）安裝完畢后，檢查所有的襯板螺栓是否擰緊，螺栓密封膠是否密封好，不允許有泄漏現象。

7、齒輪罩及其他附屬的安裝

（1）安裝齒輪罩時，罩殼與大、小齒輪間應有足夠的間隙，不得碰撞。

（2）回油管、蓋板密封部分應結合嚴密，不得漏油。

（3）密封毛氈應與大齒輪密封外圓緊密接觸，密封毛氈之間的接縫與夾持密封毛氈的耐油橡膠石棉板的接縫應互相錯開半個墊板，毛氈之間的接縫應嚴密。

上文分別針對球磨機各部件逐一介紹了其安裝詳情，在球磨機安裝過程中，施工人員應嚴格按照規范及設備說明書的要求做好各部件安裝，設備安裝后試車一次成功，后期運行良好，達到了設計要求并且廠家還就作業中球磨機的簡單裝補球方法為用戶做了總結，可有效降低設備在作業中的停機時間。
