顎式破碎機啟動性能的創新與改造

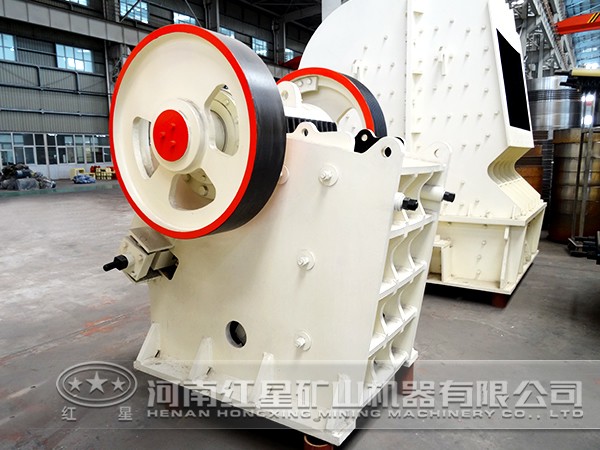

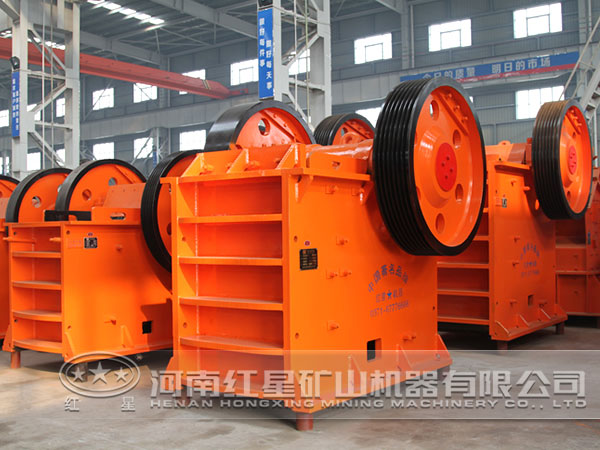

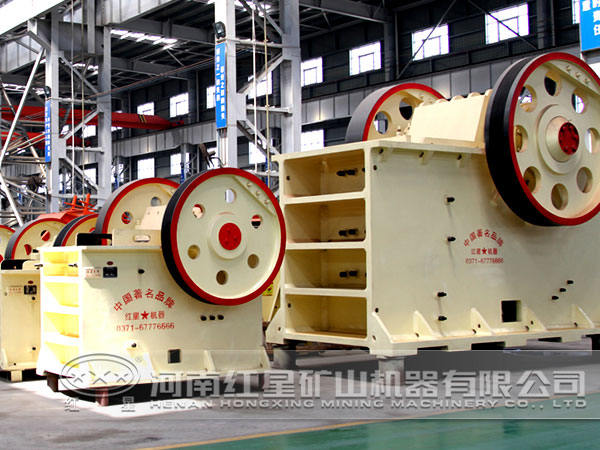

顎式破碎機是礦石破碎的初選破碎設備，隨著市場對礦石破碎技術要求的不斷提升，發現顎式破碎機在啟動性能方面還有所欠缺?；谏鲜鰡栴}，下面以石灰石礦為例對顎式破碎機的電氣控制系統進行改造，取得了良好的效果。

一、改造方案

石灰石礦原有破碎機主電機為型號Y315M—8容量為75KW，因鼠籠型電動機容量超過10KW時，應采取降壓啟動方法啟動。降壓啟動通常采用串電阻降壓啟動、Y/△降壓啟動、自藕變壓器降壓啟動方式。串電阻降壓啟動具有啟動電阻大，電氣繼電器多，線路復雜的缺點；Y/△降壓啟動具有降低啟動電流效果小，不利于重載和大容量電動機等弊端；自藕變壓器降壓啟動具有線路復雜，電氣元件多，啟動電壓固定不呈線性增加的弊端，因此本鋼石灰石礦原有的顎式破碎機電動機控制系統中應用都不是十分理想。

為克服以上弊端，本鋼石灰石礦采用軟啟動器來實現對顎式破碎機電氣控制系統進行改造。由于軟啟動采用數字化控制控制器為核心控制大功率晶閘管，具有限流啟動、電壓斜坡啟動、軟停功能，對過流、過載、缺相等多種保護，另外軟啟動裝置輸出電壓按設定規律上升、使受控電機轉矩按優化的加速曲線完成啟動過程等優點，改善機械重載負載中的電動機啟動過程中的機械特性。

二、軟啟動器工作原理

軟啟動器是具有電機軟啟動、軟停車、輕載節能和多種保護等功能的電控裝置。軟啟動器采用接入電源和電動機定子之間的三相反并聯晶閘管作為調壓器。啟動電動機時，晶閘管的輸出電壓以預設函數關系逐漸上升，電動機逐漸加速，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，實現平滑啟動，降低啟動電流，避免啟動過流跳閘。待電機達到額定轉數時，啟動過程結束，軟啟動器自動用旁路接觸器取代已完成任務的晶閘管，為電動機正常運轉提供額定電壓，以降低晶閘管的熱損耗，延長軟啟動器的使用壽命，提高其工作效率，又使電網避免了諧波污染。軟啟動器同時還提供軟停車功能，軟停車與軟啟動過程相反，電壓逐漸降低，轉數逐漸下降，避免自由停車引起的轉矩沖擊。

三、顎式破碎機電氣控制系統的改造實施

針對顎式破碎機主電機為Y315M—8容量為75KW鼠籠式電動機；其額定電流為145A，其啟動電流瞬間能夠達到（5~7）即為725A~1015A，根據以上數據，查找相對應的軟啟動器的技術資料，選用型號為JJＲ2090的軟啟動器，其控制電動機功率為90KW，其限定額定電流為160A滿足現場實際需要。根據顎式破碎機為重載機械設備，不能經常頻繁啟動；起始電壓太低易造成啟動轉矩過??；電壓上升時間不宜太短等特點，采用斜坡升壓軟啟動，因此在軟啟動器參數具體設定為：起始電壓為40%；電壓上升時間為40S；限制啟動電流為300%；采用瞬停功能；其控制方式采用外控；采用缺相保護；過載倍數采用150%等參數。經過現場調試試車運轉，顎式破碎機啟動運行狀況平滑穩定，運轉狀況良好，達到了改造的目的。

四、改造后顎式破碎機運轉維護效果

顎式破碎機采用軟啟動器運轉一定時間后，現場反饋效果明顯，顎式破碎機在啟動過稱中，啟動電壓低，獲得的啟動轉矩大，并且啟動電壓呈線性平滑上升，控制啟動時間精確，全壓切換時間準確，線路簡單清晰，并且通過軟啟動上的智能控制面板，能夠隨時查看電機運行過程中的狀態和參數，能夠顯示出電機故障信息，便于快速排除故障。因此現場維護工作量大大降低。

可以得出引入軟啟動器后，顎式破碎機電動機的啟動電流得到了有效降低，啟動電壓呈線性上升，其電動機的啟動機械特性比改造前的機械特性軟，改善了電動機的啟動性能。

軟啟動器通常應用在大型風機類和水泵類負載場所，石灰石礦通過軟啟動在顎式破碎機電動機啟動過程中的應用，擴寬了軟啟動其應用場所，極大的改善了機械重載負載中的電動機啟動過程中的機械特性，克服了大中型負載電動機啟動沖擊電流大、引起電網波動等弊端，保障大型和重載機械其電動機啟動過程中平穩、穩定，縮短了排查故障時間，提高了破碎機的工作效率，增加了企業經濟效益。
