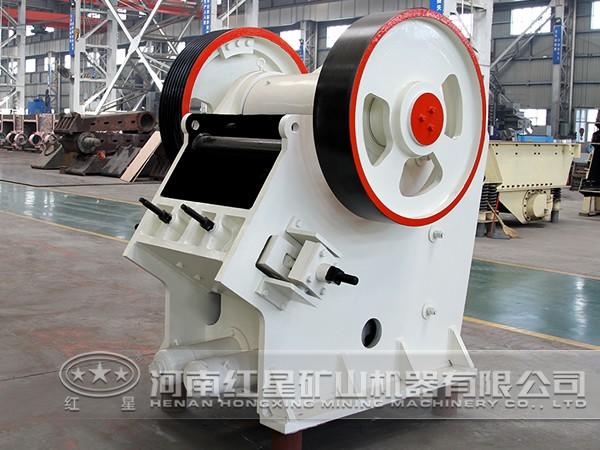

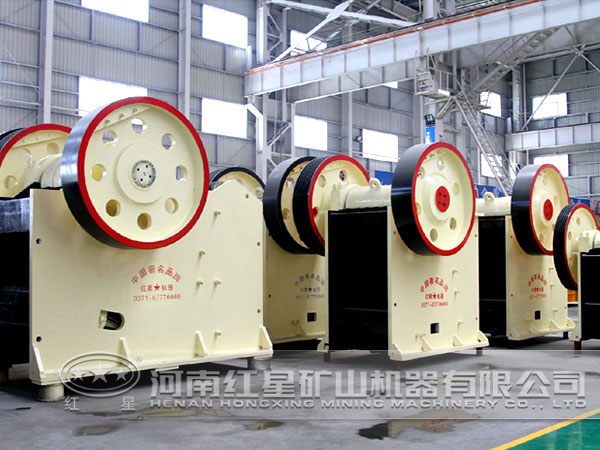

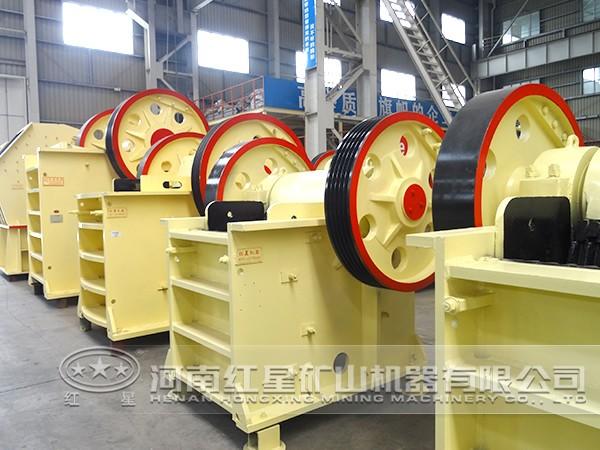

破碎機主電機及變壓器的降容改造

某礦廠砂石設備機組耗電量非常高，成為該廠一直煩心的問題。經過一段時間的思考與掙扎，該廠其后決定對這組破碎設備進行降容改造，并一舉取得成功，使得運行環境和經濟指標均有較大的改善。下面就該廠的一系列分析改造做出簡述。

一、原配置分析

破碎機原主電機、變壓器配置系統，裝機總?cè)萘拷?00kW，統計負荷為127kW，為總裝機的25.7%；原主電機配備容量大，起動轉矩小，Mq/Me=1.2；起動電流大，消耗高，對變壓器容量要求高。原變壓器容量大，為高能耗變壓器，實際運行負載率只有25%，不在變壓器經濟運行負載率區域內，在消耗高、效率低的情況下運行。通過分析得出：破碎機原主電機、變壓器電氣系統是一個技術經濟指標差、消耗高、效率低、噪音大的系統，為提高經濟效益，必須按技術經濟指標好、消耗低、效率高的要求對其進行改造。

二、改造要求

對破碎機原主電機、變壓器進行降容改造，改造后的系統與原系統相比，主要應滿足以下要求：

1、電機起動性能要達到破碎機正常起動要求，即能正常起動；

2、電機過載能力要滿足破碎機過載要求的需要；

3、正常運行時，電機不致過熱或出現其他不正常情況，滿足破碎機正常生產的需要；

4、機座安裝及與機組機械聯接，必須切實可行，對原機組機座無須作大的改動，改造費用應該較少；

5、改造后變壓器應是節能型變壓器，并能穩定運行在經濟運行負載率區域內；

6、改造后，機組運行總體性能和經濟技術指標較原機組要好。

三、改造方案及效果

根據以上要求，通過查閱有關技術資料和手冊，初步選用130kW繞線式電機取代原180kW電機；用S7-315，10/0.4kV，315kVA節能型變壓器，取代原SJL-560型高能耗變壓器。根據這一方案，新機組主電機容量較原主電機的下降50kW，變壓器容量下降245kVA。

該廠對破碎機主電機、變壓器降容改造后，經過幾年的生產運行考驗，生產石灰石產量累計達到200多萬t，系統一直穩定運行，未發生過任何電氣方面的問題，創造的直接經濟效益主要有以下幾個方面：

1、改造后機組空載電流由原來的120A下降到了60A?？蛰d年節電約8萬kWh，電費3.68萬元；

2、變壓器容量下降245kVA，年節約電費4.41萬元；

3、變壓器改造后，年節約無功變損288440kWh；

4、主電機改造后，機組整體噪音下降5～8dB；

5、統一了該礦粗破碎系統和中破碎系統兩臺不同破碎機的電機和變壓器規格型號，直接減少兩系統備用設備費用10萬元，同時提高了設備管理效率。

總的來說，該廠通過對碎破碎機組主電機及變壓器進行了降容改造，取得了不錯的效果，原有耗電量高的問題得到了有效的解決，為該廠節能了一大筆開支，有相同煩惱的用戶可借鑒該廠的改造方案。
