淺談顎式破碎機的液壓保護裝置

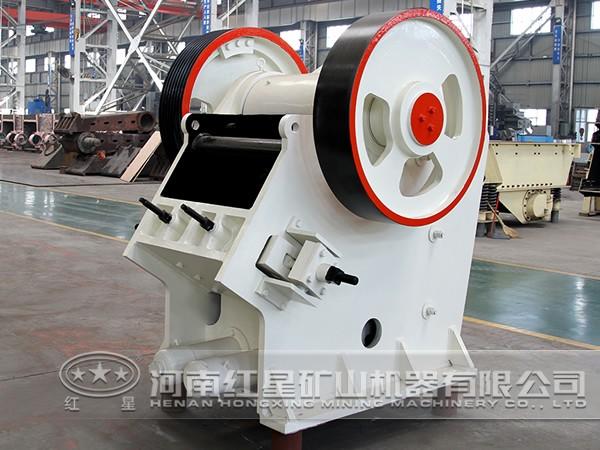

顎式破碎機是目前非常受歡迎的粗破設備，其雖然可接受較大塊的物料進入，但卻對不可破的異物無能為力，過載保護裝置就是應對這些異物的產物。常見的顎式破碎機過載保護方式有多種，如肘板折斷法、彈簧過載保護等，隨著不斷的優化改進，自動化程度較高的液壓過載保護成了新寵，在顎式破碎機的應用上叫好聲一片。下面就由紅星機器為您關于顎式破碎機液壓過載保護裝置做簡單的介紹。

液壓過載保護裝置結構

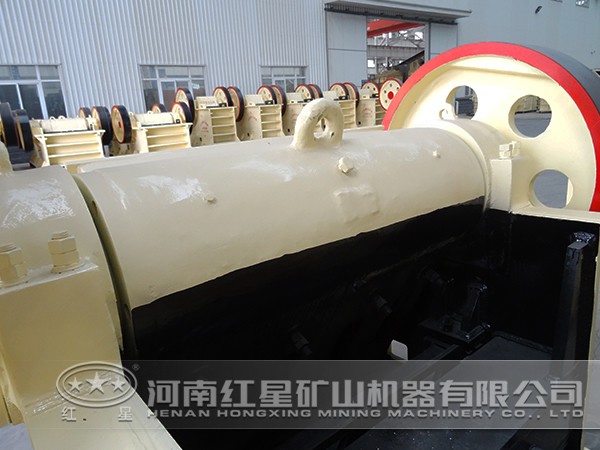

液壓保護裝置位于顎式破碎機的肘板和機架后梁之間，主要組成部分包括工作缸、儲能器、柱塞式噴油泵、凸輪裝置、油壓調節裝置、動作閥、過濾器、油箱等。

液壓過載保護裝置各元件的工作機能

1、工作缸是為推力版提供推力的裝置，正常情況時，工作缸受到的壓力比液壓缸推力低，推力板無移動現象；過載時，工作缸受到的壓力突增，迅速出現油壓上升，活塞右移縮回的應急反應，致使排料口增大。

2、儲能器是一個輔助系統，可在正常工作時儲存多余的液壓能；過載時緩沖和消除油壓脈動，使工作閥準確動作泄油。

3、凸輪裝置是機械能輸入裝置，可輸入柱塞式噴油泵柱塞上、下移動產生的機械能。

4、油壓調節裝置內部有一個小活塞，該活塞可在系統油壓升降時作用于柱塞式噴油泵的柱塞，使其發生不同方向的轉動。

5、柱塞式噴油泵是為系統提供高油壓的裝置，該裝置由螺旋形斜槽、孔道、泵腔、進油孔和回油孔組成，泵油有效行程與柱塞的轉動方向緊密相關。

6、動作閥是決定上腔是否泄油的裝置，內設兩個活塞，正常工作時，活塞處于上極限位置，泄油呈堵塞狀；過載時，活塞下移，進行泄油。

液壓過載保護裝置工作原理

了解了上述各裝置的機能，我們來連貫性的看一下整個系統的工作原理。

1、正常工作時，液壓系統處于準備狀態，無任何反應，物料正常破碎。

2、過載時，破碎力增大，凸輪裝置回轉，推力板對工作缸上的壓力高于液壓缸所能提供的推力，油壓瞬間增大，柱塞式噴油泵的柱塞逆時針轉動一定的角度，泵油有效行程減小，工作缸活塞右移縮回，排礦口增大，非破碎異物或多余的物料由出料口排出。

3、異物排出后，破碎力下降，動作閥活塞逐漸趨于上極限位置，不再進行泄油，自動恢復至工作狀態。

上述結構和工作原理上對顎式破碎機液壓過載保護裝置進行了的介紹，通過這次介紹，相信大家已經對其工作細節有了進一步的認知，對其工作能力也更加放心，紅星機器有各種規格型號的破碎生產線設備，歡迎用戶們的選購。
