螢石破碎選礦工藝設計

螢石別稱氟石、砩石等，螢石是工業上氟元素的主要來源，其主要用來作為生產煉鋁熔劑冰晶石的原料，制氫氟酸、各利氟鹽及制冷劑氟利昂的原料，還有作裝飾材料等。隨著經濟與工業生產技術的飛速發展，螢石已成為現代工業發展不可缺少的重要的礦物原料。

經開采的螢石需經過選礦工藝生產加工，此前許多選礦廠家已經對螢石經過多次試驗，但是由于設計原礦品位與試驗樣品品位有所差別，因此選礦工藝設計需要對試驗流程進行結構調整及優化，同時參照已生產類似選礦廠生產實踐情況，下面是河南選礦設備生產廠家——紅星礦山機器廠家做出的螢石選礦工藝設計規劃。

1、破碎篩分工藝流程設計

螢石礦設計為地下開采，礦石由井下采出后經汽車運至選礦廠原礦倉。假設采出礦石的原礦粒度為500～0mm，其后礦石破碎粒度為15～0mm，故設計確定采用3段1閉路破碎流程。類似選礦廠生產中多采用2段破碎流程，為降低入磨粒度，節約磨礦功耗，設計采用3段破碎流程，在第3段破碎前加預先檢查篩分構成閉路破碎流程。

首先，原礦（350-0mm）經過粗碎（粗碎設備：顎式破碎機）后變成88mm，接下來中碎（中碎顎式破碎機）后為31mm，中碎到細碎環節需要經過檢查篩分環節，該環節我們選用圓振動篩對礦石進行篩分，然后進入細碎環節（圓錐破碎機），細碎后的物料達到12mm，基本符合其后礦石破碎粒度15-0mm的要求。

2、磨礦選別工藝流程設計

（1）磨礦流程

由于螢石礦物嵌布粒度較粗，但考慮到該礦石英含量較高，設計確定采用1段閉路磨礦，磨礦設備選用球磨機設備。1段閉路磨礦細度為－0．074mm70%，其后精礦螢石品位為97．24%。

（2）選別流程

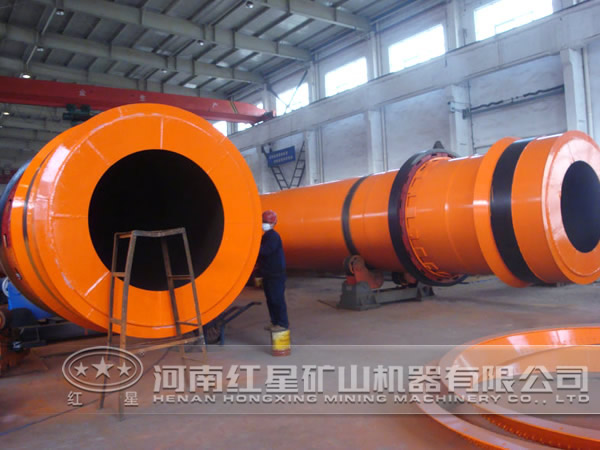

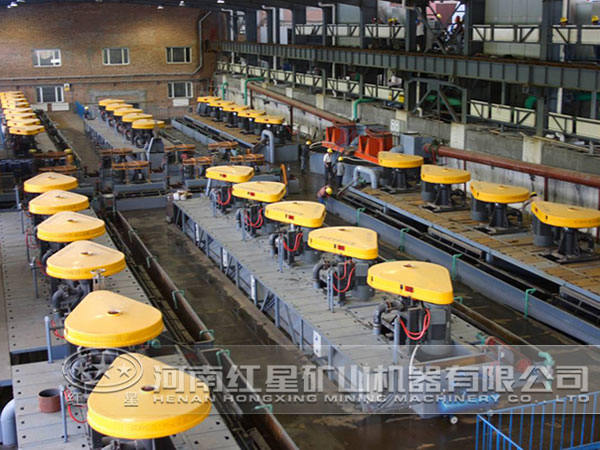

螢石礦主要礦物為螢石，屬比較易浮的非金屬礦物，設計確定采用混合浮選工藝，即1段粗選、7段精選、1段掃選的浮選工藝流程。選別流程為礦漿經調漿后自流至粗選，粗選尾礦進行1次掃選，1次掃選精礦返回粗選作業；1段掃選尾礦自流至尾礦濃縮機，尾礦濃縮時加絮凝劑，尾礦濃縮機溢流自流至尾礦沉淀池；尾礦濃縮機底流經泵送至壓濾機，壓濾機溢流自流至尾礦沉淀池，壓濾機的濾餅通過皮帶機運至尾礦臨時干堆場。粗選精礦進行7次精選，各段精選尾礦順序返回上一段精選作業；各段精選精礦給入下一段精選作業，7次精選精礦自流到精礦濃縮機，濃縮機溢流自流至沉淀池；濃縮機底流自流至盤式真空過濾機，過濾機溢流自流至精礦沉淀池；過濾機濾餅經皮帶機送入烘干機，經烘干機脫水后的螢石精礦裝袋入精礦庫。

3、選礦設計指標

設計確定的選礦指標依據選礦試驗、國內螢石礦的研究成果和類似選礦廠生產實踐，同時結合市場對螢石精礦的質量要求。

通過對選礦工藝的研究設計，其后確定選礦工藝流程為3段1閉路破碎，1段閉路磨礦、浮選為1粗1掃7精，精礦濃縮過濾，尾礦濃縮壓濾干堆。設計生產規模為采選礦石量30萬t/a，年產螢石精礦7．42萬t，螢石品位為97．24%，螢石回收率為81．57%。
