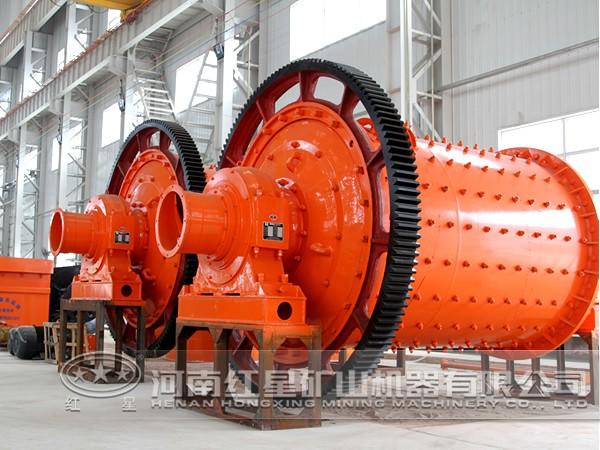

球團礦生產過程中球磨機系統的優化改造

球磨工序在球團礦生產中的應用能夠提高入燒精粉細度，降低膨潤土配比，增加生球強度，提高球團礦品位。為適應高爐冶煉對原料精料的要求，某冶煉廠采用鏈篦機—回轉窯生產線原料處理系統，生產初期，由于設計原因和對新設備維護特點不了解，造成設備故障率多，備件費用消耗大，球磨工序的優點得不到充分發揮。為此，我們紅星球磨機廠家對其生產工藝及設備進行系統分析，提出合理的改造方案。

設備存在的問題及成因

給料設備設計能力低

在生產初期，磨機處理量只有10～15t/h。一旦增大供料量就會造成圓盤給料機或強制螺旋給料機過載自停，由此導致故障停機多達90h/月，嚴重影響球磨機達產。

螺旋給料機使用壽命短

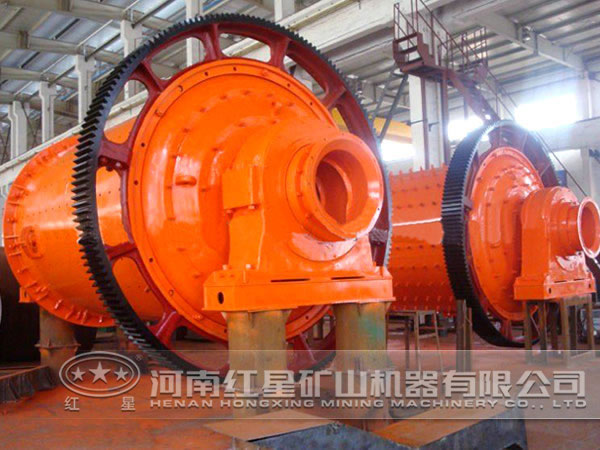

球磨機采用螺旋給料機強制給料方式，把旋轉運動轉變?yōu)橹本€運動，設備制造成本高、功率消耗大，球磨機螺旋給料機電機總功率為74kW。螺旋葉片在精粉中旋轉時受阻力大，磨損嚴重，當初使用壽命只有10～15天。之后，經加焊合金刀片等多次改造，使用壽命延長到3～4個月，但斷軸現象仍然發生，備件及電能消耗量大且檢修頻繁。

出料口篦板壽命短

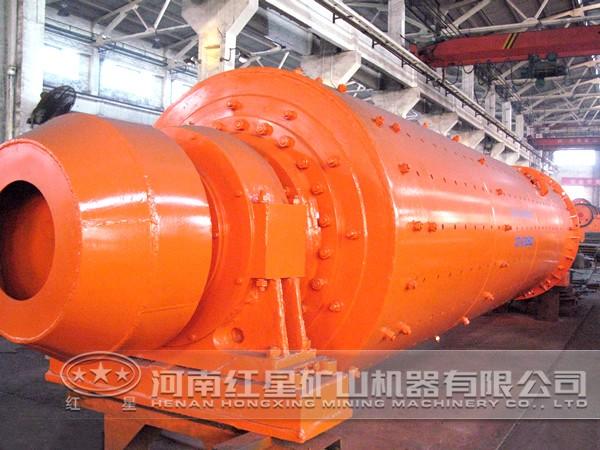

球磨機出料口篦板在鋼球的沖擊下易變形、開裂。在生產不到一個月的時間內，球磨機出料口篦板就全部更換了一遍。

球磨機排料不順暢

破碎的鋼球堵塞篦板縫或篦板卷邊都能造成下料不順。球磨生產過程的水蒸汽在出料口冷凝成水，致使精粉和膨球土的出料口成泥漿狀，堵塞篦板縫隙。

控制系統誤判斷造成停機

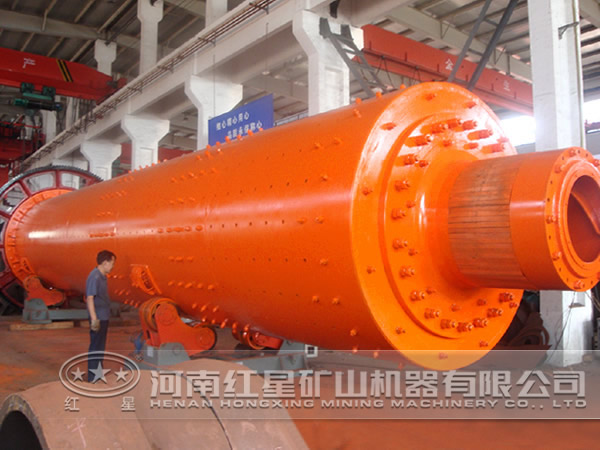

球磨機采用PLC控制系統，油壓、溫度、油流量等參數均進入PLC本體。球磨機生產進入冬季后，由于本地晝夜溫差大，致使流量傳感器信號變化大，PLC誤認為斷流而自動停機。

改造內容

提高給料設備的處理能力

把圓盤給料機的電機配置由5．5kW4極電機改型為15kW6極電機。減速機速比由21．7改為31．5，增強了對進口精粉的處理能力，解決了由于附屬給料設備能力不足對生產的制約。

螺旋給料改為皮帶給料

螺旋給料機制作成本高、電耗大，存在的斷軸、葉片磨損嚴重等弊病是由其自身工作特點決定的。經過多方考察論證，決定采用皮帶機輸料方式來代替螺旋給料方式。現使用車式給料小皮帶結構，其特點是結構簡單，制作成本低。3臺球磨機給料小皮帶電機總功率降為16．5kW，完全滿足生產要求，而且檢修快捷，大幅降低了設備運行成本。

出料口篦板改型

改變篦板材質。出料口篦板處于高溫、潮濕、受沖擊的特殊工作環境，對其材質性能要求很高，當初選用高錳合金鋼。在使用過程中變形、開裂嚴重；之后改用13MnCr合金鋼，使用效果很好。

篦板加厚設計。為使鋼球砸在篦板面上產生漫反射，篦板斷面由圓弧曲線構成。原設計圓弧半徑1570mm，致使篦板兩側較薄，現圓弧半徑改為1540mm，增加了篦板的厚度。

篦板縫隙加寬設計

原篦板縫隙設計為上底寬30mm，下底寬35mm的梯形斷面，目的是使由上邊卡入的鋼球碎片能順利排出。在實際使用中，由于鋼球碎片不規則，極易卡死縫隙。之后將其改為下底寬45mm，增大縫隙錐度，易于排出鋼球碎片。改型后的出料口篦板使用壽命一般在4～5個月，使用時間較長的一套為6個月。

控制系統改造

把油流量傳感器改為僅輸出報警信號，不自動停機。在進油口處安裝壓力表，直接進行人工觀察，既保留了斷流保護功能又杜絕了誤判斷停機事故。

效果及效益分析

設備使用效率

設備作業率顯著提高，備品、備件消耗降低。球磨機設備作業率由當初的80%提高到92%，篦板等消耗性備件由1．5元/t礦降低為1．1元/t礦。

球團礦效益

精粉經過潤磨工序，－200目細度由45%提高到55%～60%。膨潤土配比由3%降低到1．8%～2%，造球質量明顯提高。成品球團品位提高0．1%～0．3%，噸礦效益4．5元。

效益

按照年產200萬t球團礦計算，備件消耗降低和球團礦質量提高年效益為(0．4+4．5)元×200萬t=980萬元。

經球磨工序處理后的精粉用于生產球團礦，能全面提高球團礦的產品質量，改善高爐入爐綜合品位。目前，我國已有多家鋼鐵廠增設了這個項目，在投產時都存在著一些設備問題，不能順利達產。宣鋼煉鐵廠球磨機設備在生產期間，經過綜合改造，已經達到了該設備的設計生產能力。
