大型球磨機的特點及其安裝工藝

隨著我國經濟的不斷發展以及建筑水平的不斷提高，進而對于水泥的需求量也在不斷的加大，水泥生產設備也越來越大，其中，水泥球磨機的形體也變得龐大，其安裝工藝也不斷的復雜。本文就Φ4．2×14．5m水泥球磨機的安裝工藝進行分析研究，進而取得水泥球磨機的安裝工藝。

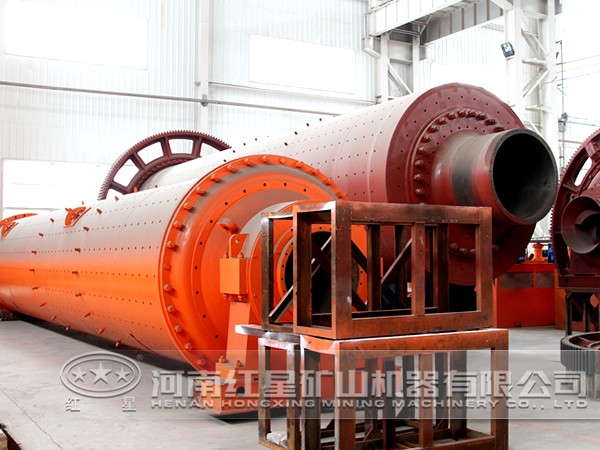

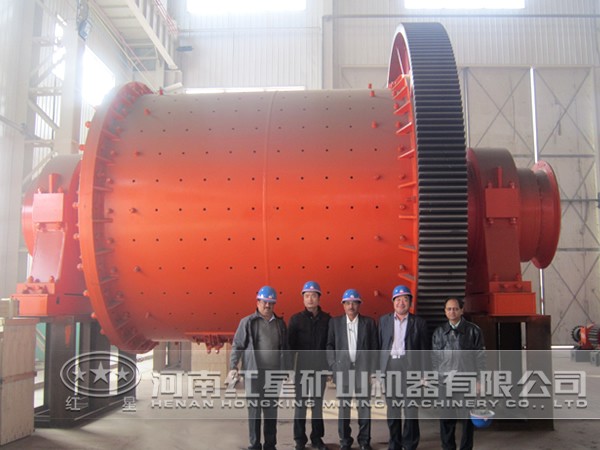

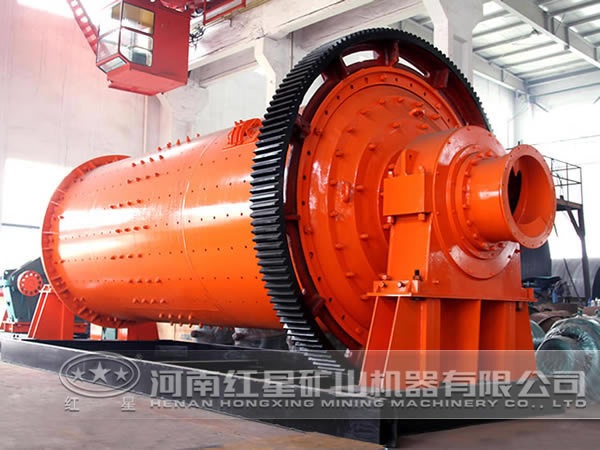

關于Φ4．2×14．5m球磨機的概述

一是這種球磨機在目前是我國自行研發出來的水泥生產線較大的球磨設備。該球磨機能夠年產水泥在320萬噸，球磨機自重是在310噸，其裝載的水泥量是在250噸，再加上輔機的總重量大約是700噸。該球磨機主要是采用4000KV的高壓電機來進行拖動，同時該球磨機也是水泥生產線重量比較大、安裝精度要求比較高的大型生產設備。

第二是該球磨機的主要技術性能。球磨機的型式主要是雙倉球磨以及圈流進行生產，并且該球磨機的驅動方式主要是以軸頸為中點，以齒圈傳動進行轉動，在工作的過程中球磨機的轉速是60．6轉/min，在緩慢轉動的過程中轉速是0．18轉/min。球磨機的研磨體重量在較大的時候為250噸。該球磨機所采用的支撐方式主要是靠兩端的滑履軸承來作為支撐。球磨機的軸承潤滑主要是采取帶有高壓浮生的稀油集中進行潤滑。

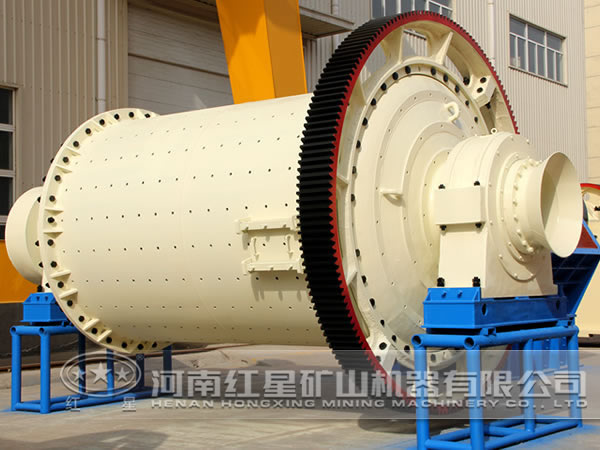

關于Φ4．2×14．5m球磨機設備的特點

該Φ4．2×14．5m球磨機的結構主要是由以下部分所組成:一是回轉筒體;第二是滑履軸承;第三是進料裝置;第四是卸料裝置;第五是轉動裝置。

一是該Φ4．2×14．5m球磨機和一些中小型的球磨機相比較，Φ4．2×14．5m球磨機的回轉筒體的兩端位置沒有另外延伸出來的支撐軸，該球磨機主要是由兩個Φ4．2米的滑圈焊接在球磨機的筒體兩端作為回轉軸，并且每一個滑圈都有兩組和豎直方向呈現30度角的托瓦式的滑履軸來進行有效的支撐。并且該設備的滑履軸是安裝在混凝土的基礎上，對于這種裝載在該設備當中的工藝能夠使該設備的結構變得更為緊湊，同時也能夠很好的承載該設備在運行過程中所產生的靜負荷。

第二是該設備的筒體位置主要是安裝了中空軸，一端的中空軸主要是用作進料使用，而另外的一端則是用來出料時使用，并且中空軸是需要和拖動的裝置進行相互連接，設備的電動機在經過減速機、摩擦離合器以及出料軸帶動著磨機筒體的旋轉，并且設備的出料軸主要是為花軸，該軸上存在著孔隙，進而能夠使料從孔隙當中露出來。

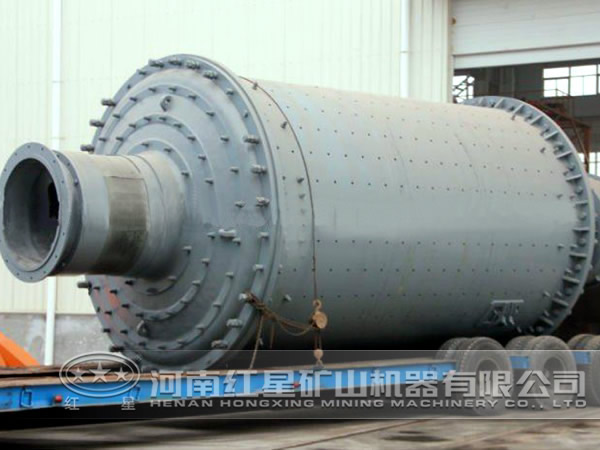

該球磨機的筒體主要是圓形的筒體，并且主要是由鋼板卷制進行制作、焊接而成，在該筒體當中，主要是采用隔倉板分成三個倉，在每一個倉當中，其筒體的壁上面都裝有耐磨的襯板，三個倉主要是采用不同的比例來裝上直徑不相同的鋼球，在進行旋轉的過程中，使鋼球產生轉動，鋼球隨筒體壁板上行到頂部后，鋼球在重力的作用下，鋼球從頂上往下墜落，砸在進入到前倉的的物料上，物料經過了大鋼球的打擊之后進入到后面?zhèn)}當中，然后被后倉當中的小鋼球進行打磨，直到成粉料。

第三是該磨機主要是有四塊的滑履作為軸承，并且在這四塊當中有三塊是作為活動瓦，另外的一塊是作為固定瓦。固定瓦的安裝主要是在磨頭的出料位置，然而活瓦主要是由以下部分組成:軸瓦、瓦座、滾柱以及底板等，在上面位置的是軸瓦，軸瓦中間的位置設置有油槽，在瓦和底板之間的位置處安裝了一球面坐，俗稱“瓦座”，瓦座安裝在底板上三根的鋼圓柱上面，并且圓柱能夠很好的起到滾柱軸承的效用，在滾柱的下面就是底板。

關于Φ4．2×14．5m球磨機安裝的工藝

對基礎的檢查驗收

設備安裝前，我們要做好如下工作：

一要對設備的基礎尺寸進行驗收，并且要求所出現的偏差能夠滿足規范的要求，同時還要保證基礎澆筑的混凝土表面不可以出現蜂窩以及麻面等情況，在對混凝土進行養護的過程中要滿足養護的要求。

第二是是在該設備的每個基礎上外緣，在標高一米的位置制作出1個用來觀測沉降的標板，在對設備正式進行安裝之前，要對該標板的側準點進行觀察，以此來保證設備的安裝能夠滿足要求。

第三是在基礎交工之前要提交以下內容:一是安裝位置的地質勘查報告;二是設備的圖紙說明;三是設備基礎開挖的有關資料;四是鋼筋的檢驗報告;五是鋼筋綁扎的檢驗資料;六是混凝土強度的試驗報告等有關內容。

關于標板的預埋以及對基礎的劃線

一是在每一條的主要中線位置上要埋設兩塊中點的標板，并且要將每個中間線的定位基準點表示在上面，使用紅色的油漆來對其進行記錄。對于中間的標板主要是采用100×200×10mm的鋼板來進行制作。并且要采用M12的膨脹螺栓來對其進行固定處理。

第二是在對基礎劃線的過程中必須要滿足以下要求，并且要使兩對角線的長度偏差能夠滿足設計要求。一是縱向中間線的允許偏差不可以超過0．5毫米。二是兩個基礎上面的橫向中間線相距之間的偏差不可以大于1．0毫米;三是對角線長度差的偏差不可以大于1毫米;四是橫向中間線平行的偏差不可以大于千分之五。

關于設備的檢查

不僅僅要對設備的通性檢查之外，同時還要對滑履軸承的軸瓦與磨機筒體軸頸的接觸情況進行檢查。滑履軸承的瓦面內徑必須要大于筒體軸頸外徑的1/1000。將托瓦翻轉放置到軸頸的頂部位置，使用塞尺來對軸頸與托瓦的間隙進行檢查，其間隙通常是在0．05～0．10mm之間，塞尺插入的深度是在20mm左右，之后在使用著色的方法來對瓦和軸頸的接觸情況進行檢查，并且要求托瓦的底部和軸頸之間有著良好的接觸，每25×25mm內不少于4個接觸點。

根據上述內容可以知道，在對水泥球磨機安裝的過程中，其安裝的工藝在不斷的更新，在對其進行安裝的過程中，必須要對各個組件的安裝工藝進行有效的控制，同時也要滿足其安裝規范的要求，以此來保證水泥球磨機在使用的過程中能夠更好的正常運轉。
