超大型磨機關鍵大部件的起吊、運輸和安裝

目前世界上較大的球磨機直徑已經達到Ф8.53m（28ft），磨礦設備大型化可以擴大生產規模，降低初期投資和運行費用，節約能源，提高零部件的可靠性和使用壽命，減少停機時間，提高作業率及回收率，實現效益較大化。但由此產生的問題也不少，除了設計制造難度增加，還給起吊、運輸和安裝帶來諸多困難。下面就磨機關鍵大部件的起吊和運輸方案進行分別闡述。

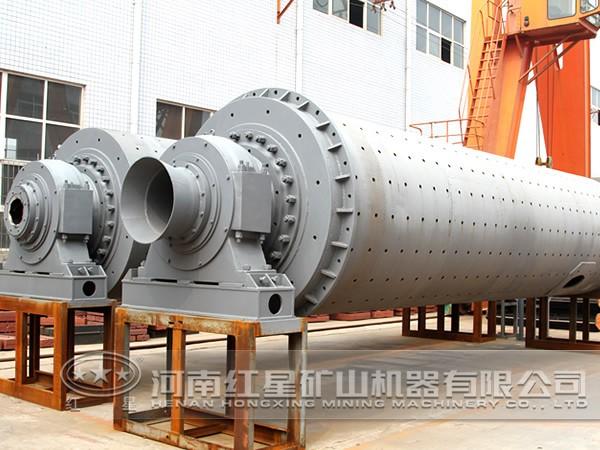

超大型磨機大部件的起吊方案

超大型磨機的關鍵大部件一般指中空軸、端蓋、筒體和大齒輪，工程師在設計產品時不僅要計算吊耳的強度及把合螺栓的起吊能力，還要設計合適的安放位置和起吊角度，還還要考慮對加工表面的局部保護，如增加吊耳護板等。

1、中空軸起吊

隨著磨機直徑的增大，筒體、端蓋和大齒輪均可以根據加工、運輸或現場起吊能力設計成分段、分瓣結構，但中空軸不能分瓣，成為質量相對集中的部件，有時還成為筒體中較重的部件。中空軸的吊耳必須嚴格區分運輸?shù)醵脱b配吊耳。運輸?shù)醵话阍O(shè)計成3個，呈120°均布于外圓上，吊環方向應與吊纜方向一致，3點水平吊運；裝配吊耳安裝在與端蓋連接的法蘭非接合面處，并且與其中一個運輸?shù)醵剌S向平齊，組合起吊，按照標準，纜繩夾角不宜超過60°，安裝時可利用下方的運輸?shù)醵鷣?lái)調整垂直角度。

2、端蓋起吊

受加工和運輸條件的限制，超大型磨機端蓋一般與中空軸是分體結構，端蓋自身也常分為幾瓣。無論端蓋分瓣與否，都應該設計有運輸?shù)醵脱b配吊耳。3個運輸?shù)醵囟松w圓周方向呈120°均布，便于運輸平吊。裝配吊耳之間的夾角不宜超過60°，且吊環方向應設計成順著纜繩方向，有利于吊耳的受力。下方保留一個運輸?shù)醵糜谡{(diào)整垂直角度。

3、筒體起吊

當磨機規格相對較小時，不受加工和運輸條件的限制，筒體沿軸向分段但圓周不用分瓣，可以整段發貨，當然現場起吊能力也要達到整體吊裝。運輸過程中筒體為臥式，吊裝時無需翻轉，只需要外吊耳即可，如圖6所示。注意外吊耳吊環方向必須沿筒體圓周方向布置，與吊纜方向一致，有利于吊耳受力。

當磨機規格較大時，受加工或運輸條件限制，筒體不僅沿長度方向分段，而且沿圓周方向還要分瓣，運輸過程中分為立式或扣式。吊裝時需要翻轉，此時應嚴格區分運輸?shù)醵脱b配吊耳，并設計有筒體內外吊耳。內吊耳均布于筒體內壁，用于運輸或翻轉；外吊耳用于吊裝和現場安裝，沿軸線方向?qū)ΨQ(chēng)分布。注意吊環方向應與吊纜方向一致。

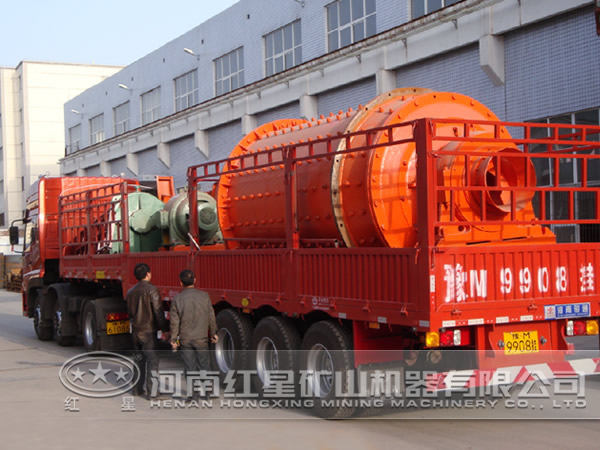

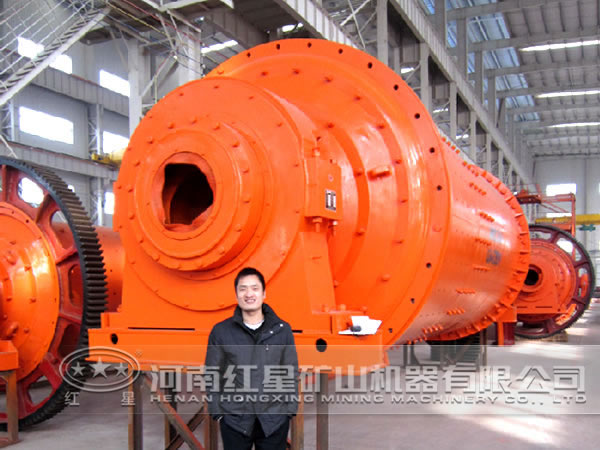

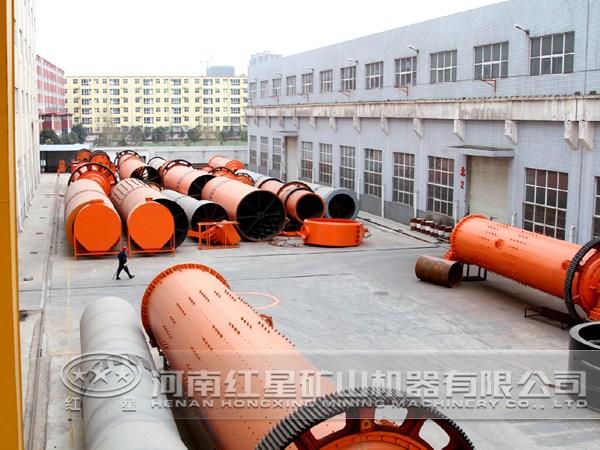

超大型磨機的運輸方案

1、國內運輸

隨著我國經濟的快速發展，交通也越來越發達，產品設計受運輸條件的限制也越來越小。但由于我國地域差異，仍有一些邊遠地區的運輸非常困難，比較特殊的是高緯度、高寒地區的運輸和高海拔地區的運輸。

高緯度、高寒地區的運輸：

中國黃金集團烏努格吐山銅鉬礦（簡稱烏山銅鉬礦），是我國高緯度、高寒地區現代化大型有色礦山，是目前我國處理量較大的銅鉬礦。由紅星機械廠家設計制造的二期項目Ф11.0m×5.4m半自磨機和Ф7.9m×13.6m球磨機是目前國內規格較大的磨機組。此磨機組較大運輸件是球磨機的整體端蓋，質量達88.5t（含吊耳），直徑達8.6m。

紅星機械的運輸團隊橫跨6省市，行程3700余km，冒著內蒙古零下25℃的嚴寒，提前并圓滿完成了該項目的運輸任務，成為我國大型礦用設備運輸領域的一個標桿，為高緯度、高寒地區的運輸提供了寶貴經驗。

高海拔地區的運輸：

隨著西部大開發進程的加快，西藏高原越來越受到礦業投資者的青睞。

紅星機械為中國黃金集團西藏華泰龍項目生產的Ф10.37m×5.19m半自磨機和Ф7.32m×12.5m球磨機投入生產后，將成為西藏首座礦區，對西藏經濟社會發展具有重大意義。該礦海拔4600m，是世界拔較高的礦山，創造了高海拔地區工業發展史上的奇跡。此磨機組較大運輸件是半自磨機的大齒圈，直徑近13m，整個齒圈分為四瓣，每瓣質量達22t，運輸尺寸近10m；較重運輸件為球磨機的中空軸，質量超過45t（含吊耳）。

紅星機械的運輸隊僅用了15天就圓滿完成了此項艱巨任務，為高海拔地區大型設備的運輸提供了解決方案。

2、國外運輸

與國內運輸相比，國外運輸情況更加復雜多變。有的國家交通比較發達，對運輸件尺寸的限制較寬，這樣就可以選擇在港口預組裝的方式，盡可能多地將各個零部件組裝在一起發貨，大大降低了國外的運輸和安裝成本；有的國家交通比較落后，對運輸件的尺寸要求非?？量蹋幢闶侵睆讲皇呛艽蟮哪C(jī)也要分多瓣設計才能滿足運輸條件，這樣無疑增加了設計、制造和運輸成本。

港口預組裝：

對于交通較為發達的國家，在港口預組裝時，盡可能多地將各個零部件組裝在一起發貨，到了國外可以減少運輸車輛的數量，縮短現場安裝時間，大大降低了工程造價和工期。但港口預組裝也不是盲目地追求組裝數量的較大化，要受到碼頭承載能力和國外現場運輸及安裝能力的限制。

港口組裝后的磨機旋轉部分體積和質量非常大，自磨機質量約1300t，球磨機質量約800t，并且組裝后的體積非常集中。為了使組裝后的磨機順利上船，采用了軸線車滾裝技術，利用漲潮進行滾裝作業。當漲潮開始后，駁船甲板與碼頭平齊，運輸車組開始滾裝上船。滾裝過程中由于船體首尾受力不平衡，必須用船載水泵調整前后壓水艙的水量來保持船體前后水平，確保此龐然大物順利上船。

海上運輸：

磨機順利上船后，并不意味著可以高枕無憂地運輸至目標港口，還要考慮在復雜多變的海上運輸過程中磨機的受力問題。

根據數據，將重力載荷、船舶縱向擺動載荷、橫向擺動載荷、垂向起伏載荷均換算成加速度加載，側向風載荷按照風壓加載，背風面負壓也按照風壓加載。分析表明，自磨機筒體與鞍座上緣接觸處應力較大，鞍座支架部存在應力集中，自磨機較大變形出現在筒體，位移量為6.11mm（三向等效位移量）。

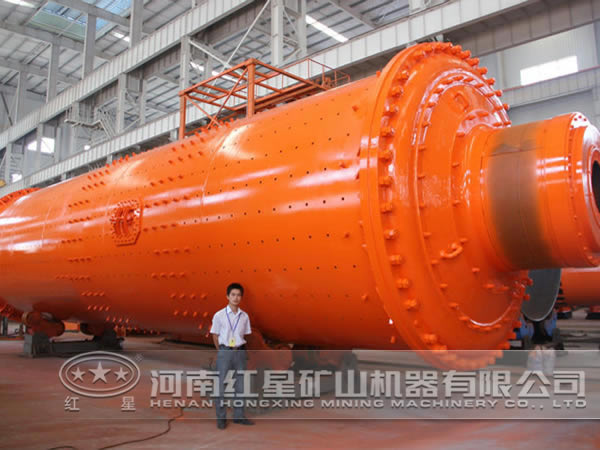

模塊化運輸帶來的安裝問題

掌握了模塊化運輸技術后，模塊化安裝問題又暴露出來。磨機順利到達目標港口后，經過陸路運輸至采礦選礦現場。設備基礎距地面高度22m，怎樣將磨機提升至受疾風影響的距地面高度22m處，并在毫米精度內將磨機降至滑履軸承上，是一個難點，需要一個完全創新的方案。決定采用鏈?zhǔn)狡鹬胤绞綖槟C(jī)旋轉部的整體安裝提供一個更加安全和快速的解決方案，將安裝周期從幾周縮短為幾個小時。并且磨機主要部件安裝也是一一項巨大的工程。

以上所闡述的是磨機超大件的起吊和運輸問題，對于交通不發達的國家，磨機規格不易過大，筒體分瓣過多對結構設計不僅是一種危害，而且對加工制造和現場安裝也帶來諸多不便。除此以外，一些較大的配套件尺寸也有可能不能滿足運輸要求。

隨著磨機規格的增大，與起吊、運輸能力的矛盾日益突出，設計師在設計超大型磨機時所要考慮的問題越來越多，簡單地說，就是要“造得出，運得走，裝得上”，想要滿足這三點，需要綜合考慮方方面面的因素。紅星磨礦設備生產廠家是知名的品牌廠家，為客戶系統購機、運輸、安裝及售后等一條龍服務，解除客戶的后顧之憂。
