磨礦分級中給礦量的有效控制系統

磨礦分級流程是選礦廠選礦流程中的關鍵環節之一，其根本目的是將礦石粉磨至有價礦物單體解離的合格粒度，并且要球磨機具有較高的效率和較低的能耗，以滿足選廠的技術和經濟控制目標，并且使整個磨礦分級系統達到更優工況。生產實踐證明，磨機的給礦量是系統中的重要變量，它直接影響著磨機的效率和能耗，并關系到整個系統的優化。

但磨礦分級系統是一個多變量的復雜系統，且給礦量的控制也涉及整個系統各設備和過程的匹配，依靠單純的PID調節等簡單控制方法，或是傳統的人工調節作業，很難對給礦量進行有效的自動控制。為此，采用模糊控制技術，并結合智能PID調節，利用現場技術人員及專家的知識經驗，不需要建立精確的模型即可實現給礦量的有效控制。

基本工藝

鄭州某選廠的磨礦分級系統是多段式圈流系統，但就給礦量控制系統而言，只需針對圈流進行描述。

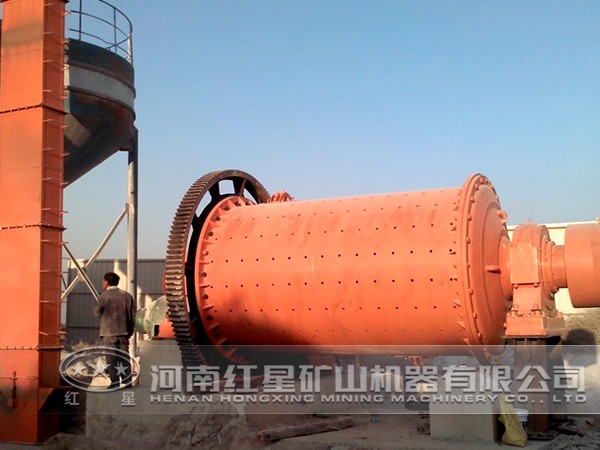

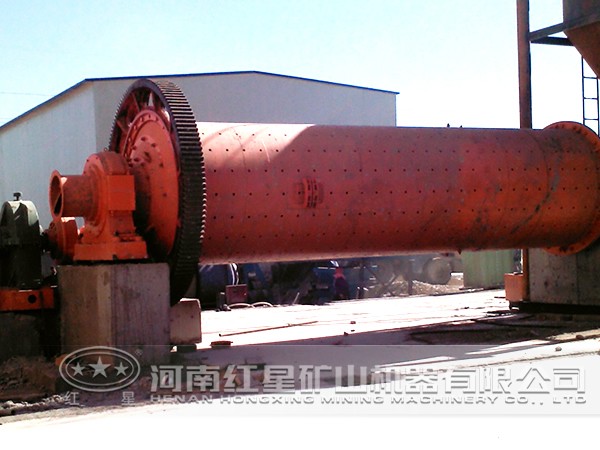

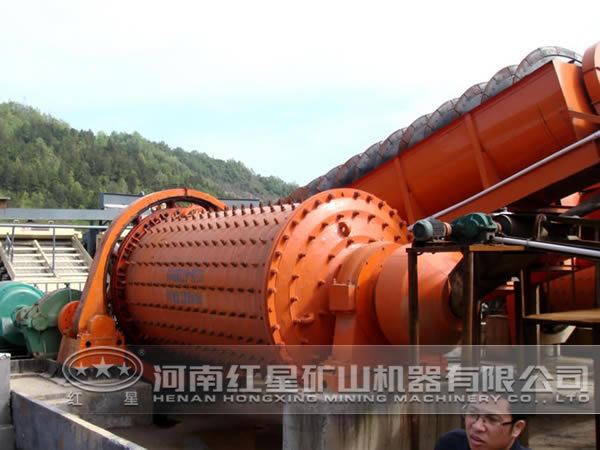

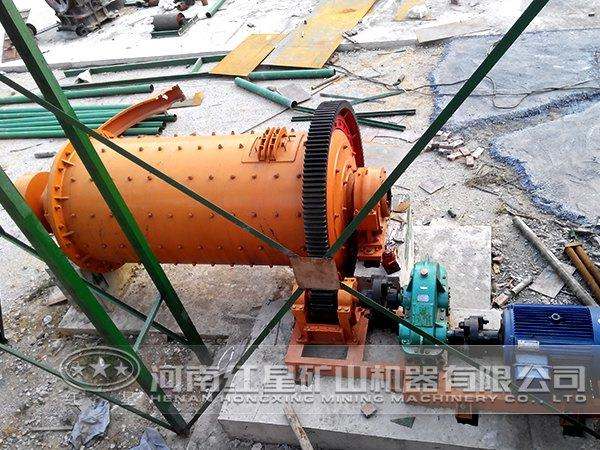

該選廠破碎后的原礦由稱重式給料機連續加料到溢流型球磨機中，并配以給礦水來調節磨機內濃度；磨機溢流進入分級機進行分級，合格粒度的物料進入后續作業環節，不合格的物料則進入泵池，作為返砂泵入磨機再磨。

控制方案

1、系統結構

由于給礦系統具有非線性、大慣性和多耦合因素等特點，物料在從給料機給料到磨機粉磨，再經分級機進行分級的整個作業流程中，不確定性因素較多，各變量的變化都會引起給礦量的調整。而系統中到底給多少料才能使工況更優，一直是磨礦分級系統控制的難點。為此，給礦量控制系統采用模糊PID串級控制方式，即以模糊控制器為主回路控制器，利用電耳采集磨音的實時值反饋到模糊控制器，并與磨機更更佳工況下的磨音值進行比較，通過模糊運算獲得某時段中更佳的給礦量設定值，再傳送給副回路，確保磨機處于更佳工況，且不出現“空腹”或“脹肚”現象；以智能PID控制器為副回路控制器，通過快速調節給料機轉速來跟隨給礦量設定值。

2、被控量的確定

由于給礦量控制系統采用串級控制，因此在主副回路中均存在一個被控量，且這兩個被控量的選取要確保副回路的響應速度快于主回路。副回路的被控量容易確定，即為給料機給礦量，更重要的是主回路被控量的確定，該變量是表征磨機工況、實現系統優化的重要參數。

主回路被控量一般有3個可選，即磨機溢流粒度(或者濃度)、磨機功率和磨音。在有關文獻中，較多地采用溢流粒度、磨機功率作為被控量。溢流粒度采用在線粒度儀測出，并反饋到系統中，但是原礦性質和球荷比的變化都會對溢流粒度造成影響，監測溢流粒度的變化在一定程度上能夠?qū)崿F(xiàn)給礦量的控制，但不能充分掌握磨機的工況，不利于其處理能力的發揮。磨機功率與其工況密切相關，能夠較好地反映出磨機的負荷變化。

基于以上分析，所述給礦量控制系統采用電耳監測磨機的磨音作為主回路的被控量。磨音與負荷的關系曲線具有一定的單調性，故通過磨音的變化較易判斷磨機負荷的變化，由此推導出給礦量更佳設定值。根據現場實際測試，確定磨機更佳工況時的磨音值?，F(xiàn)已證明，只要能夠?qū)⒛C磨音變化控制好，就能使磨機具有更佳工況，且不會出現“空腹”和“脹肚”現象。

控制算法

1、給礦量設定值算法

在許多的磨礦分級相關文獻中，多把給礦量設定值當作一個恒定值來處理，這顯然是不科學的。因為隨著原礦性質的變化、磨機工況的調整，都需要不斷地調整給礦量設定值。給礦量設定值所涉及的相關因素多，涉及大量的不確定信息，難以建立精確的數學模型和控制模型。筆者所述控制系統中，給礦量設定值的確定采用了模糊控制技術，具有較強的魯棒性，尤其適用于這種非線性的控制系統，不需要精確的模型，只需將現場技術人員及有關專家的經驗總結作為相應的控制規則應用到系統中去。模糊控制器為雙輸入單輸出結構，所設計的二維輸入使系統具有更好的性能。

在模糊控制系統中，所監測到的數據通常為精確量，需要將其模糊化后輸入到模糊控制器中?？刂破饕阅C更佳工況下的磨音值為設定值，并與磨音的實時反饋值作減運算，得到誤差值及其變化率。誤差的計算方法是，針對具體的磨礦分級系統，以一定時間為周期，磨音監測系統每秒鐘采集一次數據，而后計算每個周期內的平均值，該值與給定值的差值即為誤差。誤差和誤差變化率在比例因子的作用下變換到相應的論域上。

2、PID控制回路

主控制回路給出給礦量設定值之后，就需要副回路及時調節給料機的轉速，使實時值快速達到給定值。但是，有時給礦量設定值和給料機實時值的差值比較大，就需要一個能夠快速消除該差值的控制器，以免給已經存在較強時滯性的磨礦分級系統增加額外的不穩定因素。

PID控制器廣泛應用于工業控制中，具有結構簡單、可靠和高能的特點，一般的PID控制器一經整定，其P、I、D三個參數一般都是定值。但實際應用時需要將這三個參數根據差值的變化調好，比如當偏差值較大時，P參數要盡量大點，以盡快消除余差，為此采用智能PID控制算法。

實際運行情況表明，給礦控制系統響應迅速、穩定，調節精度高，對于提高磨礦分級效率具有重要意義；同時也為磨礦分級作業中的磨礦濃度和溢流濃度控制提供了借鑒。
