球磨機襯板形狀優化的幾個方面

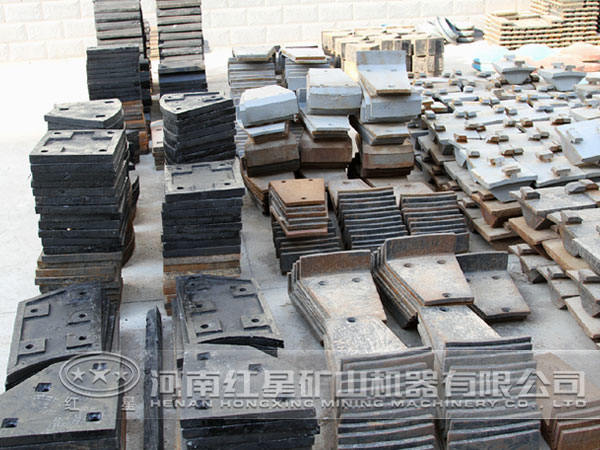

球磨機襯板簡介

磨機襯板一方面為磨機提供耐磨表面；另一方面，磨機轉動時，通過筒體襯板的提升作用帶動物料、鋼球運動，實現粉磨作用，因此襯板的設計對于磨機破碎、磨礦效果影響非常大。目前襯板形狀的優化研究已經成為專項課題，襯板設計的豐富經驗和日趨成熟的計算機模擬技術都被用于襯板設計及優化中。襯板優化的目的主要有兩個：一是增加鋼球和物料的提升效果；二是改變鋼球的運動軌跡，在提高粉磨效果的前提下，充分保護筒體襯板。襯板形狀的優化主要包括以下幾個方面：

提升條間距設計

分析球磨機襯板磨損原因得出，在球磨機運行過程中，一些松散的物料會黏附在襯板提升條之間的空隙中，這些物料越聚越多，粘在一起時間長，稱之為物料“包裹”現象。

物料包裹的存在減少了筒體襯板提升條的有效高度及磨礦空間，減小了襯板提升鋼球和物料的能力，削弱了球磨機的沖擊破碎作用，降低了磨礦效率，造成處理能力的下降。分別觀察筒體襯板提升條間隙有包裹現象和無包裹現象時物料運動，很明顯，在有包裹發生時，物料及鋼球被提起的高度降低，且下落后不能被拋落到“趾部”區域，降低了物料被破碎的效果。

一些大磨機為了盡可能發揮提升條的作用，都力圖消除這種物料包裹現象，因此需要對筒體襯板的設計做一些改進。研究表明，增大提升條之間的間距，將會大大減少提升條之間包裹的形成，因此目前一些大磨機襯板逐步采用寬間距的提升條設計，以減少包裹現象的發生。

提升條高度設計

球磨機的鋼球直徑較大，所以提升條的高度較高，目的是增加鋼球被提升的效果，進而增加磨機的破碎效果。提升條的高度與較大鋼球的直徑有關，選擇不同的較大鋼球直徑，需要對襯板提升條的高度作出合理的選擇。

提升條面角設計

決定鋼球運行軌跡的關鍵因素是提升條的面角。合理的面角使鋼球落在磨機的“趾部”區域，這樣既能使鋼球的沖擊破碎效果達到較大化，又能避免鋼球?qū)σr板直接造成沖擊破壞。

結果表明，改變提升條的面角，能夠改變鋼球的拋落軌跡。隨著面角的增大，鋼球的落點降低，更靠近磨機的“趾部”區域。

通過以上三點對球磨機襯板形狀的改進，更加完善球磨機設備，并提高磨礦生產量，為日后球磨機大型化、智能化、國際化發展鋪平了道路。
