紅星教您如何優化球磨機得到較優磨礦參數

球磨機逐步趨向于大型化發展，但是填充率等參數的影響因素越來越明顯，經常會出現粉碎效率低、循環負荷增加的情況。下面我們紅星機械廠家通過離散元方法仿真球磨機的磨礦過程，并建立轉速率、填充率、球料比和襯板高度等參數與磨機工作性能的模型關系，在得到球磨機不同工況下的工作性能后，綜合考慮磨礦效率、顆粒破碎概率和襯板磨損速度等因素的影響比重，建立各參數與磨機性能的關系結構，進而對球磨機進行優化。

考核指標及影響因素的確定

主要考慮的性能指標為磨礦工作效率、破碎能力、襯板與介質間的磨損。而影響球磨機性能的主要參數有轉速率、填充率、球料比、襯板的數量、高度和傾角等，其中，轉速率為76%~88%，填充率在20%~35%之間，球料比一般為4~9。廣泛采用的梯形襯板結構，襯板高度一般是介質直徑的0.5~1.5倍。

通過以上分析，以轉速率，填充率，球料比，襯板的數量、高度和傾角作為參數，分別用A、B、C、D、E、F來表示，確定各參數范圍分別為：

工作性能的離散元仿真

1、球磨機內的物料運動分析

對顆粒按照速度和類型著色，仿真后得到穩定工況下球磨機內物料的運動狀態。轉速越低，裝料越多時，惰性區面積會越大，磨礦效果就越差；礦石用黑色表示，介質用灰色表示，出現顆粒徑向分離現象，這是由于礦石和介質大小、質量有差別所致。

2、顆粒的破碎概率

根據球磨機內物料的碰撞能耗和碰撞次數，可得到單位時間內礦石的破碎概率。由于顆粒的破碎過程要經過多次不同的能量碰撞，故單位時間內顆粒的破碎概率為S=∑Si。由仿真得到單位時間內以能耗為橫軸、以碰撞次數為縱軸的礦石碰撞能量譜。磨機內礦石的碰撞次數相對較多，但多為低能量的碰撞，且更高的碰撞次數對應的能量處于較低水平。

3、碰撞能量耗散分布

由于介質-筒體、礦料-筒體的碰撞頻率較礦石-礦石及礦石-介質的碰撞頻率低很多，因此介質-筒體和礦料-筒體碰撞耗散能量占總耗散能量的2.65%，從而可以看出造成襯板磨損的能量低，但介質-介質碰撞的能耗卻占總能耗的20.87%，而使得介質的鋼耗很大。

優化及仿真結果分析

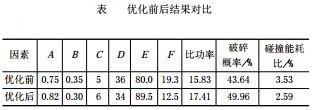

我們采用均勻設計方法進行多目標優化，根據需要逐一記錄每次仿真的考核指標數值，并在分析過程中綜合評定各試驗指標，后面得到較好結果。經回歸分析后，得到優化前后結果對比如下表所列。

由表可以看出，優化后比功率、顆粒破碎概率均得到提高，且碰撞能耗比降低，從而使得襯板磨損能耗所占比例也有所下降。

通過離散元分析方法對球磨機進行較為真實的工作性能研究，以顆粒破碎概率、物料-襯板碰撞耗能為試驗指標，建立各參數與性能指標之間的關系，并在此基礎上進行優化，后面得到較優磨礦參數，并且完成了球磨機存在的問題和改進。優化后降低了襯板的磨損率，而球磨機的比功率和顆粒的破碎概率都有明顯增加。
