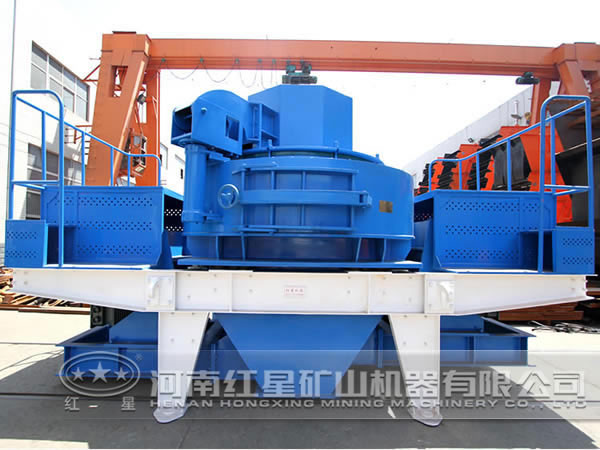

立式?jīng)_擊破碎機結構設計特點

立式?jīng)_擊破碎機是一種新型破碎設備，相比傳統破碎機，立式?jīng)_擊破碎機具有破碎能力大、能耗低、易損件少、重量輕等優點，這一切都?xì)w功于研究人員對該破碎機結構的設計與改進。

沖擊破碎機主要由動能源、傳動裝置、主軸、葉輪、給料斗、分料器、破碎機構、底座、潤滑裝置等部分組成。其結構設計方式有別于老式?jīng)_擊破，完全采取全新設計概念。

1、立式?jīng)_擊破碎機設計采用焊接的結構件機械結構，在保證機械整體強度及剛度的同時，可以降低設備本身的重量和體積。本系列破碎機均采用模塊化結構，便于組裝和破碎過程的維護。

2、該破碎機的傳動裝置視規格的大小根據用戶要求，分別采用單、雙電機驅動，以窄V帶傳動，這樣的設計傳動功率大、效率高。

3、主軸與機架的連接與配合更加合理化，而葉輪是立式?jīng)_擊破碎機的心臟部件，它由分料錐、耐磨刀頭、耐磨保護組件等組成。其高速旋轉中物料與其發生強烈的摩擦，因此在保證葉輪整體質量達標的同時，新的設計是在葉輪內部增加了高耐磨性能的耐磨材料，并在轉子結構設計上加以改進，使其易損部分只集中在耐磨刀頭處。而耐磨刀頭應該采用高鉻鑄鐵或者鑲嵌硬質合金的復合耐磨材料等。處理不同的物料可以選用不同性能的耐磨刀頭，也可以根據客戶的經濟預算選擇合適的耐磨刀頭。

4、渦動破碎腔是物料破碎的空間位置。破碎腔的作用主要是：（1）使物料自然形成耐磨料襯。立式?jīng)_擊破碎機的破碎腔設計可分為兩種，分別是帶反擊板和不帶反擊板的區別，主要根據所處理物料特性選擇。一般工作條件下，物料都會在破碎腔內自然形成物料料襯，撞擊作用只發生在物料與物料之間；（2）渦動作用。由于物料料襯的自然形成，轉子拋出的物料沖擊到料襯上，會向上回轉接受下一輪的沖擊，周而復始，物料在破碎腔內相互撞擊的機率遠遠大于物料與料襯的撞擊。

5、潤滑部分的設計，當物料為常溫時，潤精采用迷宮式脂潤滑；高溫時采用稀油潤滑，配以相應的潤滑站。

經過改進的立式?jīng)_擊破碎機整體結構新穎，破碎功能更加精良，在破碎生產工藝中，可以代替顎式破碎機等破碎設備對礦石進行中、細碎作業，是目前行業內較佳性價比設備。
