雙腔復擺顎式破碎機幾個機構尺寸參數的確定方法

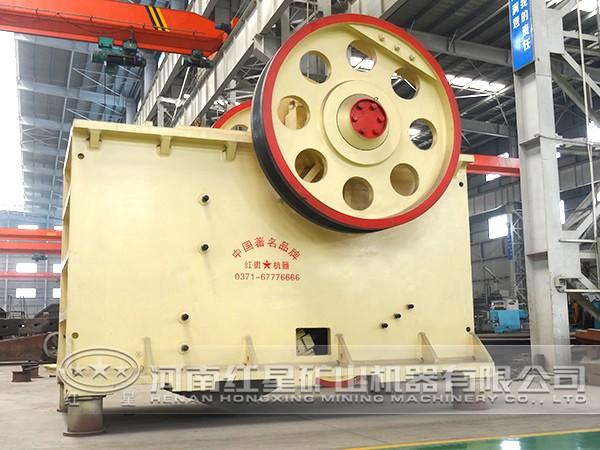

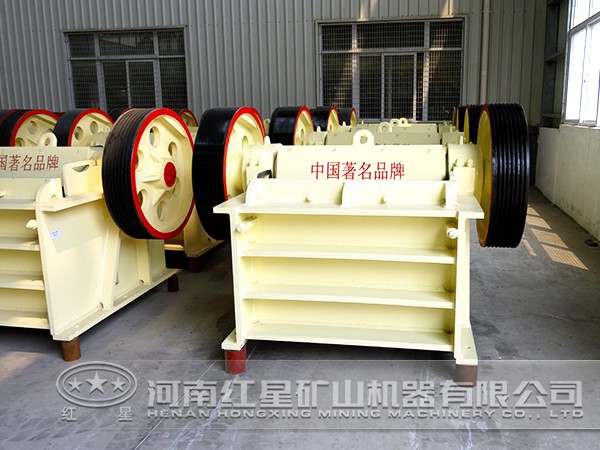

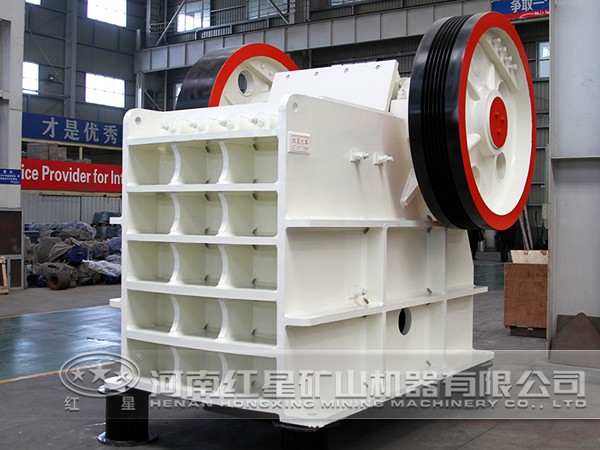

在雙腔復擺顎式破碎機的工作過程中，機構尺寸參數的合理與否與破碎機的工作效率有很大的關聯。為保證破碎機發揮較高的破碎效率，需確定合理的機構尺寸參數。

1、連桿長度

雙腔復擺顎式破碎機和傳統復擺顎式破碎機一樣，都是曲柄搖桿機構。經過漫長的復擺顎式破碎機優化設計過程，以雙腔復擺顎式破碎機的左腔為例進行計算，連桿長度是指動顎軸承至動顎肘板襯墊對稱點間的距離。改變連桿長度，實質上時改變動顎下端點在連桿上的相對位置，以及改變肘板固定支承點在機架上的相對位置。改變連桿長度，對動顎下部動點的水平行程及特性有明顯影響。采用較短的連桿，對于提高破碎機生產能力和延長顎板使用壽命都是有利的。但過短會使動顎受力惡化，還可能導致下端點軌跡運動反向等問題。

2、連桿傾角

連桿傾角是為控制動顎的結構尺寸而引出的一個參數，它是指機構在下極限位置時，連桿軸線與定顎齒面間的夾角。當減小連桿傾角時，動顎下部結構增大，并使肘板固定支承點遠離定顎板，增大機架長度，可見連桿傾角減小會導致機重有所增加。但較小的連桿傾角可以增大動顎下部水平行程，有利于提高生產你呢里。因此連桿傾角的選擇，應兼顧增大下部水平行程而又不使動顎下部肥大。

3、傳動角

傳動角是指曲柄搖桿中連桿軸線與搖桿軸線間所夾的銳角，傳動角越大，傳力性能越好。對于復擺顎式破碎機而言，傳動角的選取除考慮傳力性能外，還必須考慮到加大傳動角，不但增大垂直行程，而且使水平行程值降低。

4、懸掛高度

對于倒懸掛復擺顎式破碎機來說，懸掛高度是指曲柄固定支座到定顎板上水平面間的垂直高度。懸掛高度實際上決定了動顎上、下端點在連桿上的相對位置。較小的懸掛高度不但可以增大上、下端點的水平行程值，減小特征值，而且可以降低機器的高度尺寸，減輕機重。目前已有機型采用零懸掛來改善顎式破碎機的性能。

以上機構尺寸參數對動顎軌跡性能值、機器尺寸和質量、齒板壽命、功耗及生產能力等設備性能指標都有重要影響，因此在設計破碎機時必須要合理確定這些參數。紅星機器生產各種型號的砂石設備，歡迎廣大用戶來電咨詢、選購0371—67772626。
