適用性強 能耗量低 安全可靠 密封性好
筒徑×筒長：Φ1.2×8.0m-Φ3.6×28m
生產能力：1.9-76.0t/h
應用范圍：三筒回轉式烘干機廣泛用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料。適用物料有河沙、銅礦石、磁黃鐵礦、赤鐵礦、褐鐵礦、鉬礦石、金礦石、鐵礦石、石灰石、粘土等。
全國銷售熱線： 0371-67772626
免費咨詢報價回轉式烘干機是物料烘干過程中的主體設備，可分為單筒、雙筒、三筒回轉式烘干機三種。其中，單筒烘干機使用較為普遍，雙筒烘干機相對較少，三筒回轉式烘干機正在蓬勃發展。

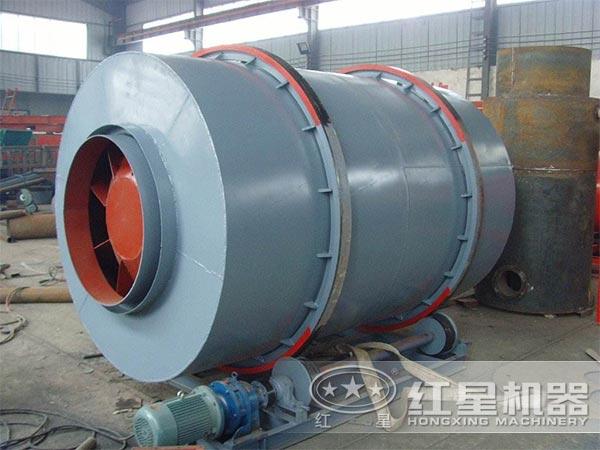

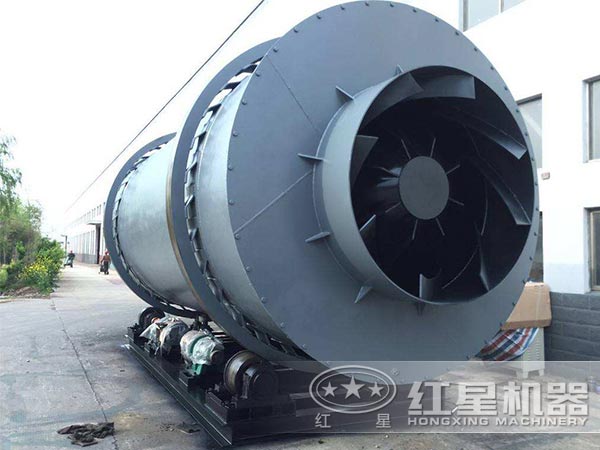

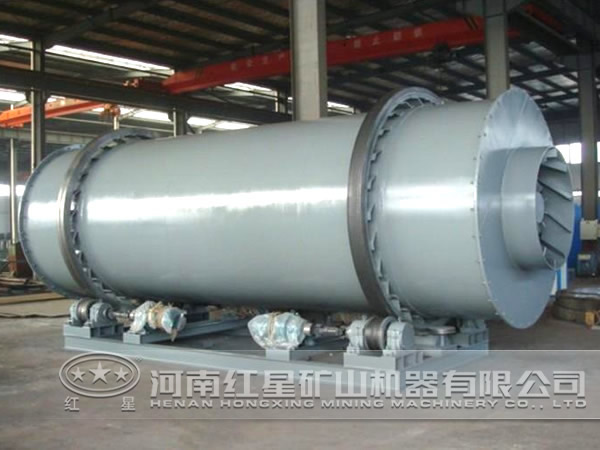

三筒回轉式烘干機結構由外筒、中筒、內筒、輪帶、托輪、減速機電機、支承底座等組成。
該烘干機的回轉裝置由3個不同直徑的同心圓筒疊套組合而成，回轉部件通過兩端的輪帶水平放置在兩端的4個托輪上，兩端設有密封裝置。進料端設有燃油（或燃汽、燃煤等）熱風爐裝置；出料端設有防塵罩及卸料裝置，防塵罩通過管道與除塵設備連接。除塵設備、給料設備及輸送設備等均需根據用戶工藝條件和使用要求另行設計。
1、采用三層筒體套筒式結構，形成層層疊套保溫。因外筒長度較單筒烘干機大為縮短，散熱面積減少，且外筒散熱面為低溫區，故烘干機內物料熱交換面積大為增加。另在內筒及中筒外表面加設揚料板，不僅增加了筒體熱容量，且有效增加了物料在筒內的分散度與熱交換面積，提高了蒸發強度，也降低了排出廢氣與物料的溫度，大幅提高了熱效率與干物料產量。
2、采用三層筒體套筒式結構，縮短了筒體長度，減少了設備占地面積（一般比單筒烘干機減少1/2~2/3），降低了單位土建投資費用。
3、采用三層筒體套筒式結構，可降低物料在筒內的相對落差，從而降低沖擊噪音，減少筒體磨損；同時，對于易碎且不期望破碎的物料，破損率大幅下降。
4、三筒回轉式烘干機與單筒回轉式烘干機工藝流程基本相同，故其可直接取代單筒與雙筒回轉式烘干機，勞動生產率與投資效率大幅提高。目前，很多行業正有逐步以此取代單筒及雙筒式回轉式烘干機的發展趨勢。
待烘干物料先由進料端通過螺旋導料板直接進入烘干機內筒，物料隨筒體回轉，被揚料板連續揚起并沿筒體軸向運動，到達內筒的出料端；物料通過導料板進入中筒與內筒之間的空間，在中筒內置揚料板與內筒外置揚料板的共同作用下，沿中筒軸向運動到達中筒的出料端；物料在外筒內置導料板和揚料板以及中筒外置揚料板的共同作用下，直達外筒的出料端，再經導料錐體落入卸料裝置內直接排出，完成整個烘干過程。
相比單筒烘干機和雙筒烘干機，三筒回轉式烘干機烘干物料更高能，相同的條件下可以為企業創造更多效益，是生產廠家的較好選擇。河南紅星礦山設備生產廠家是國內知名的烘干機生產廠家，制造的設備以質量、服務和性價比較前業內。三筒回轉式烘干機是我廠研發的較新烘干機設備，歡迎廣大客戶來廠考察購機。
河南鄭州三筒回轉式烘干機總部地址：鄭州市高新區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區
三筒回轉式烘干機價格咨詢：0371-67772626
| 規格 （直徑×長度） | 筒體容積 （m³） | 生產能力 （t/h） | 安裝斜度 （%） | 最高進氣溫度 （℃） | 主電動機 （kw） | 總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
