從C80看國產顎式破碎機與國外的區別和差距

C80是顎式破碎機C系列的一個品種，應用于粗破。通過對該設備的配置、裝配、操作、維護、易損件更換等方面，闡述了與國產顎式破碎機的區別。給人啟示是國外一流設備為使用者提供的是盡善盡美的服務，也找出了國產設備與之的差距，對國產設備的研發方向提出了建議。

前言

自公元1858年出現顎式破碎機以來已有近150年的歷史⑴，顎式破碎機以其結構簡單、性能可靠、操作容易、維修方便和適應性強等特點，廣泛應用于諸多領域。江西天寶礦業公司金家塢金礦選礦廠于2005年基建，設計規模1000噸/日的處理量，破碎系統采用三段一閉路流程，粗碎采用C80顎式破碎機，中碎采用上海某企業生產的PEX-250×1000顎式破碎機，細碎采用GP100圓錐破碎機。粗、細碎均為礦機生產的C系列和GP系列。

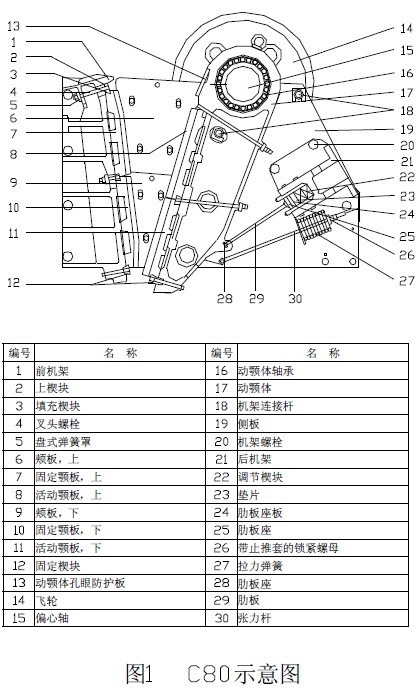

C系列顎式破碎機品種較多，共有12種，規格從C63到C3055；配備電機從45Kw到400Kw；給料粒度從350mm到1200mm；設備重量也由6噸到23噸不等。C系列適用于粗碎作業。如圖1所示。

區別與差距

1、配置

C系列顎式破碎機除機架、動顎體總承、飛輪、電機等與國產機配置相同外，還配置有給料斗或給料斗設計尺寸，可以有效防止破碎機磨損，保護動顎體免受直接撞擊。進料端有百葉窗式防護罩，防止在破碎過程中，操作者觀察破碎腔時，飛出的石料濺傷眼睛。還可以保護電機的三角皮帶不會被飛出的石料卡入，倒至三角帶“翻轉”。該礦的中碎每隔幾天就會有石子卡入，有時一次有兩根三角帶同時“翻轉”。而C80自投入使用以來就從未出現此現象。

排料室設有隔板，形成破碎物料的“墊層”，承受下落礦石的撞擊，吸收物料落到運輸皮帶前的大部分沖擊力，從而增加運輸皮帶使用壽命。如：在06年4月30日，粗礦倉內進入一根1米長的角鐵，垂直落入C80腔內；如果垂直下來進入運輸帶會使皮帶從中撕開。而C80落料處因為有傳送帶保護器（保護器角度可以調節），落下的角鐵碰到保護器后由直向改橫向落入皮帶機，從而避免了輸送帶的損壞。

動顎體和前機架間有防護板，在使用較小的排料口（通常大于或等于小于建議排料口）時或當破碎非常堅硬的巖石（壓碎率非常低）時使用防護板。這樣為前機架和動顎體提供了附加保護。

整體式支架直接栓接在破碎機后機架（端板）上，傳動電動機安裝在支架上，支架座鋼板厚度為16mm，通過Φ30mm連桿固定，使得安裝非常簡單，還可以節約維修費用，輕鋼結構機架上安裝電動機，只需要較小的安裝空間。

本公司為每一臺破碎機提供一套專用工具，工具放在一個專用工具箱內，配有鎖和鑰匙，這些工具從市場上無法購到，使用專用工具維修或更換易損件時顯得方便。如調節排料的螺栓時用普通板手也行，但如用專用的棘輪手柄，既方便也不會損壞螺栓，該手柄套上螺栓在旋轉時可以不用重套即可再旋轉。再如提升聯桿在更換肋板時比起國產設備更換時要快捷和便利的多，用緊繩夾向固定顎拉動顎體下端，肋板提升到適當位置即可。

配有高質量的潤滑脂，并推薦在今后正常維護過程中使用潤滑油脂的品牌。

每臺設備隨機配有電氣控制系統，電控柜上還有該設備累計運轉時間，使用和維護人員可根據該時間指示定期給設備潤滑和更換易損件?？刂乒衩姘迮溆墟i，當需要維修時，維修者可以鎖住控制面板，此時其他人不能啟動機器，從而保證維修者的人身安全。

2、裝配

機架軸承座螺栓緊固后，有平板將螺栓成對焊接在一起。機架、連接螺桿、中間板和側板上都做了配對標記，不會造成反裝，每處預緊螺母都提供了扭矩的具體數值。

如果是大型機，需采用液壓調節排礦口時，對電氣線路、液壓油的選擇、儲能器的壓力都提供了具體值。

同樣，飛輪裝配時，每一個有頭鍵與一個飛輪和偏心軸有配對標記，飛輪和偏心軸與機架軸承迷宮之間沒有間隙，飛輪上鑄有該設備的一種編號，飛輪蓋上3個螺栓有平板正對焊接在一起，使用時如果有任何松動，焊接平板則會斷裂，操作人員可據此判斷停機，不致于造成事故。

（1）排礦口調節

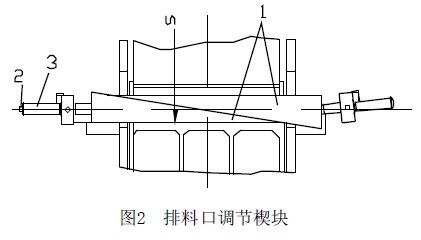

C系列破碎機是通過移動兩塊楔塊（靠近或遠離）來完成的，如圖2。這種移動將有效改變楔塊對的厚度“S”，從而增大或縮小破碎機排料口。該裝置是由楔塊⑴、螺母⑵和鎖緊管⑶組成。方便又快捷地調節排礦口，而不象國產設備通過增加插板來調節。

改變排料口大小時，松動張力桿和底部彈簧螺帽，如圖3所示，然后順時針或逆時針轉動螺母以便增大或縮小破碎機排料口。將一個螺母轉動完整的一圈對破碎機排料的凈效應，以C80為例是2.3mm。破碎機排料口和螺母兩處均設有銘牌標志，告知每轉動一圈的凈效應。將兩個螺母以相同的相對方向轉動完整的一圈，破碎機排料口變化值將是所示數值的兩倍。

舉例：改變C80破碎機排料口10mm，轉動螺母量如下：10（mm）÷2.3（mm/圈）=4.35≈4圈（兩個螺母每個轉兩圈）。與國產顎式破碎機一樣，C80調節排礦口時也要松開或緊固彈簧，所不同的是后者在彈簧處設有銘牌標記，并詳細說明彈簧的工作長度，如C80注明拉力彈簧正常工作時長度為310mm，彈簧尾部設有防護板，以防止機器運轉過程中，螺母松動、彈簧彈出而傷人。

（2）肋板

國產顎破的肋板厚度可達55mm，一塊往往上百公斤；而C80的肋板厚只有16mm，面積也小些，寬度相近。更換時要方便很多。從操作上看，國產機一旦進入鐵器后，會出現肋板斷裂，而C系列機出現這種情況，肋板彈性彎曲后才斷。實踐中，該礦于06年4月5日和5月4日兩次出現井下16磅大錘進入粗礦倉而沒被發現，這兩次進入C80時，肋板沒有斷裂，而是角度傾斜彎曲后，讓過大鐵錘，當錘排出后又恢復正常破碎。當時發現情況立即停機檢查，發現肋板完好，軸承也沒有受損。

3、外觀

C系列破碎機與國產同規格的顎式破碎機相比，重量要輕很多，外型尺寸小，沒有過多的地腳螺栓。動顎體雖然是鑄造件，但表面光滑、噴漆考究。機體飛輪鑄一種編號，且該編號與使用說明書上相符。整機顯得精制。

結語

從C系列顎式破碎機的設計、配置、材質、裝配、操作、維護等方面看，做到了安全、方便、盡善盡美，是國產機無法比擬的。國外顎式破碎機制造商，例如：美國Telsmith、Kuc-Ken；瑞典Svedala；德國KHD，Krupp；日本神戶制鋼等。他們以制造精良、可靠性高、性能良好、自動控制技術成熟，在市場上占據一定優勢⑶?？吹讲罹嗖拍苤琅Φ姆较颍窈髧a(chǎn)設備在研發過程中可在以下幾方面做工作：

1、設計人性化。充分考慮到操作者、維護者和設備自身的安全，像C80的進料觀察防護罩、出料皮帶保護器、彈簧防護板的設計都會減少人身和設備事故發生的可能性，這些會給用戶減少無形的損失。深受使用者的歡迎。

2、機電一體化、智能化。20世紀80年代以來，人們更加注意了節能，更加注意了機電一體化和電子控制技術的同步發展。機械與電子的結合、機械技術與控制技術、信息技術、傳感技術的結合使開發機電一體化的破碎設備和新一代智能型破碎設備成為現實。

3、精加工、高材質。與國外制造商相比，在加工質量、材質上存在明顯的差距；改變大而笨的形象，取而代之小而精的外形，從每一棵螺絲釘做起。
