兩種碎磨工藝的對比分析

碎磨工藝系統是選礦廠能耗較大的部分，為了降低碎磨工藝系統的能量消耗，提高球磨機的處理能力，需要選用合理的碎磨工藝。本文對兩種常用的碎磨工藝進行分析比較，從而幫助選礦廠選用科學合理的碎磨工藝。

一、方案一：常規3段破碎+球磨機工藝

1、流程簡介

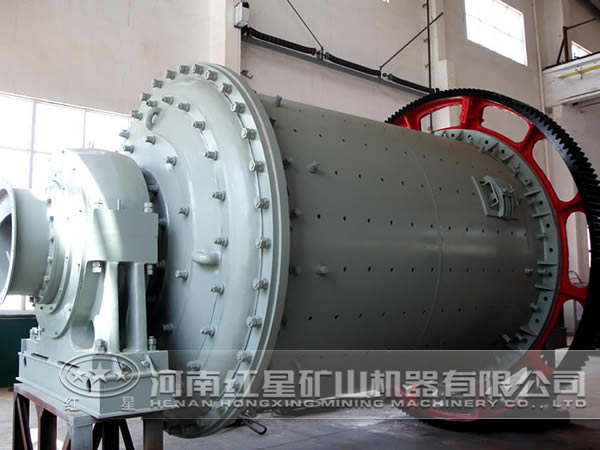

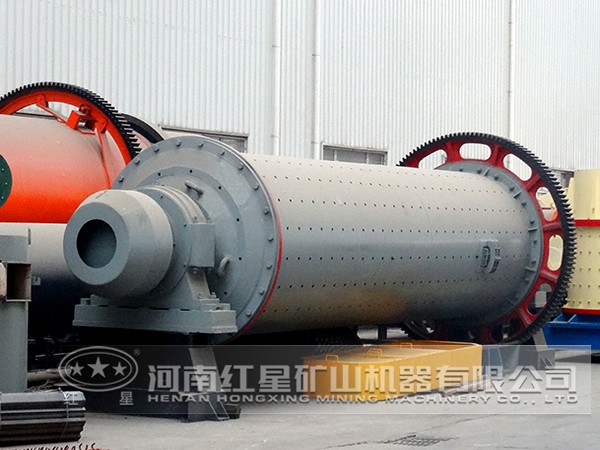

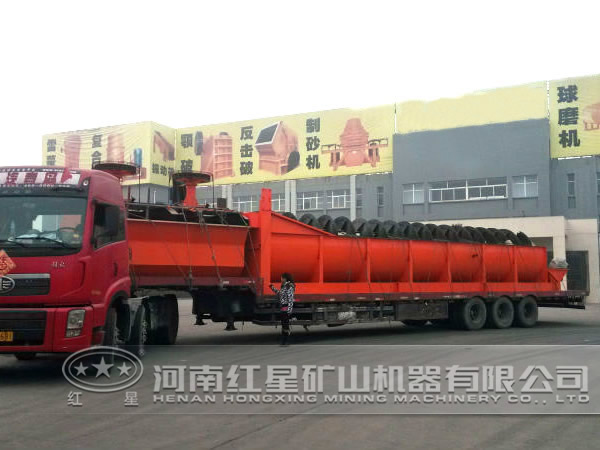

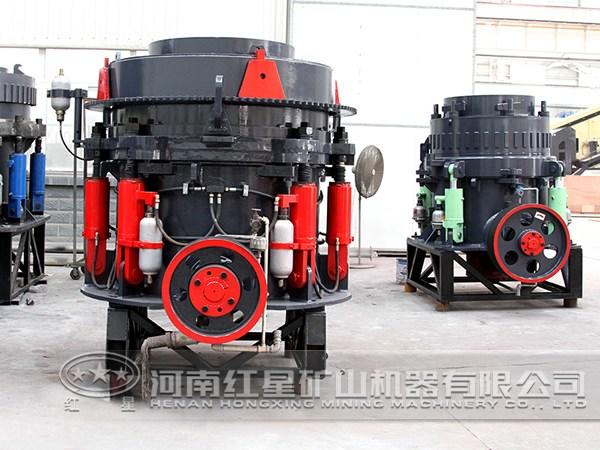

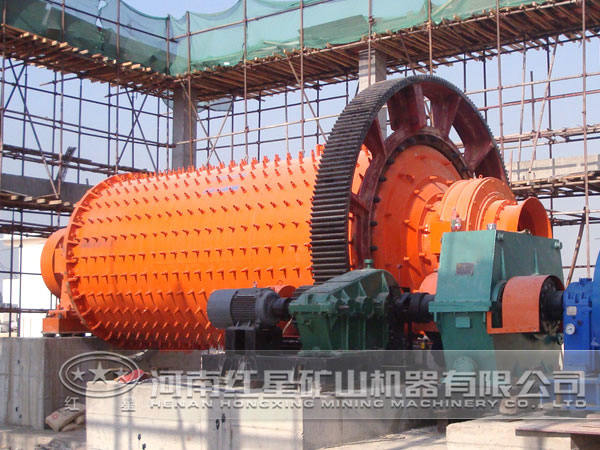

方案一設計年處理能力為700萬t/a，氧化礦碎磨流程采用常規3段破碎+球磨機工藝流程，中碎采用HP500標準圓錐破碎機，細碎采用HP500短頭圓錐破碎機，1段磨礦采用格子型球磨機，2段磨礦采用溢流型球磨機，1段分級采用高堰式雙螺旋分級機，2段分級采用旋流器組。

2、破碎產品及磨礦產品粒度

由入磨礦石粒度分析結果可知，常規3段破碎+球磨機工藝，破碎產品－0.074mm粒級含量占9.14%，1段磨礦細度為－0.074mm43.46%，2段磨礦細度為－0.074mm72.63%。

3、球磨機生產能力

球磨機臺時處理能力為189t/h，1段磨機給礦中－0.074mm粒級含量占9.14%，產品中－0.074mm粒級含量43.46%；1段磨礦細度為－0.074mm43.46%，2段磨礦細度為－0.074mm72.63%。磨機單位生產能力顯示，常規3段破碎+球磨機工藝，1段磨礦細度為－0.074mm 43.46%，生產磨機按新生成級別計的單位容積處理量為1.44t/(m3·h)，與設計相近。2段磨礦細度為－0.074mm72.63%，生產磨機按新生成級別計的單位容積處理量為1.32t/(m3·h)，與設計相近。

二、方案二：粗碎+中碎+高壓輥磨+球磨機工藝

1、流程簡介

方案二設計年處理能力1500萬t/a，以氧化礦為例，中碎采用CH870圓錐破碎機，細碎采用高壓輥磨機，1段磨礦采用濕式溢流型球磨機，1段分級采用旋流器組。

2、破碎產品及磨礦產品粒度

由入磨礦石粒度分析結果可知，粗碎+中碎+高壓輥磨+球磨機工藝，破碎產品－0.074mm粒級含量占11.92%，1段磨礦細度為－0.074mm68.20%。

3、球磨機生產能力

球磨機臺時處理能力為430t/h，球磨機給礦中－0.074mm含量占11.92%，產品中－0.074mm含量占68.20%；1段磨礦細度為－0.074mm68.20%。粗碎+中碎+高壓輥磨+球磨機工藝1段磨礦細度為－0.074mm68.2%，生產磨機按新生成級別計的單位容積處理量為1.41t/(m3·h)，實際比設計高。

三、方案一與方案二工藝的對比

1、流程比較

由于方案一和方案二礦石性質相同，采用的選別流程相同，只有碎磨流程不同，方案二以高壓輥磨機替代細碎，采用了1段磨礦，比一期少了1段磨礦，分級設備以旋流器替代了螺旋分級機。方案一常規3段破碎+球磨機工藝存著日常維修工作量大，費用高；工藝流程復雜，操作管理不方便；破碎產品粒度較粗，造成球磨機工作不穩定，精礦品位波動大；電耗高，生產能力低等不足。

方案二粗碎+中碎+高壓輥磨+球磨機工藝使用高壓輥磨機替代了細碎作業，降低了破碎產品粒度。粗碎+中碎+高壓輥磨+ 球磨機工藝流程存在以下優點:

（1）設備作業率高，破碎比大，破碎產品粒度??；

（2）易化了后續磨礦作業，簡化了工藝流程，減少了設備臺數，便于管理；

（3）分級設備以旋流器替代了螺旋分級機，節省了設備占地面積，減少了土建投資；

（4）選廠鋼耗、電耗低，生產能力高；

（5）改善了選別指標，磨礦產品跑粗減少，精礦質量合格率比一期明顯提升。

2、破碎產品粒度與磨礦粒度對比

常規3段破碎+球磨機工藝破碎產品粒度為－0.074mm占9.14%，1段磨礦細度為－0.074mm43.46%，2段磨礦細度為－0.074mm65%以上。粗碎+中碎+高壓輥磨+球磨機工藝破碎產品粒度為－0.074mm11.92%，1段磨礦細度就能達到－0.074mm65%以上。高壓輥磨機替代細碎作業之后，破碎產品粒度－0.074mm含量提高了將近3個百分點，1段磨礦產品粒度－0.074mm含量提高了將近25個百分點，表明減小礦石破碎產品的粒度，可提高磨礦產品細度，從而減少了磨礦段數。

3、球磨機生產能力比較

常規3段破碎+球磨機工藝，1段磨礦細度為－0.074mm43.46%時，生產磨機按新生成級別計的單位容積處理量為1.32t/(m3·h)；粗碎+中碎+高壓輥磨+球磨機工藝，1段磨礦細度為－0.074mm68.20%時，生產磨機按新生成級別計的單位容積處理量為1.41t/(m3 ·h)。由此表明，磨礦細度相近時使用高壓輥磨機單位生產能力比常規3段破碎磨機單位生產能力要高。

通過對方案一和方案二的工藝流程、產品粒度及球磨機生產能力的比較，實踐證明，方案二中采用高壓輥磨機替代細碎作業，有效降低了產品粒度，降低了能耗，提高了球磨機的生產能力，實現了“多碎少磨”的目標，并且廠家還就作業中的礦石磨碎工藝的要求為用戶做了總結，詳細情況可點擊：“在線咨詢”。
