球磨機工作原理與系統組成介紹

球磨機作為大型的礦山設備被廣泛應用于各類礦山中，由于體積龐大，配套設備多，而且相對其它設備檢修麻煩，在礦山中被看得尤其重要?，F(xiàn)國內球磨機設計水平的整體提升，本文主要總結球磨機基本工作原理與球磨機系統，方便客戶快速了解球磨機。

一、球磨機工作原理

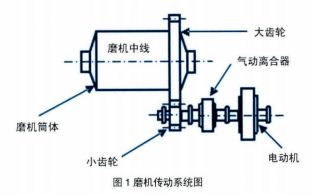

主電機通過減速器或氣動離合器、大小齒輪傳動裝置帶動筒體部轉動，當筒體轉動時，裝在筒體內的研磨介質在摩擦力和離心力的作用下，隨著筒體回轉而被提升到一定的高度后按一定的線速度被拋落，礦石受鋼球與球磨機襯板的撞擊和附加壓碎、磨剝作用而被粉碎，并借助于水將磨碎的合格物料送出筒體球磨機。球磨機傳動系統如圖1所示。

如圖2所示，球磨機轉動時，研磨介質鋼球等由低到高呈拋落狀態。球磨機內的研磨介質鋼球在較高速度運轉時產生拋落式運動狀態，此時磨碎過程以沖擊為主，研磨次之，球磨機一般在這種情況下工作。

二、球磨機系統

球磨機系統主要有以下3部份：機械部分、電氣部分和液壓部分組成。通過機電液良好的配合，不但達到其后生產工作的需要，而且也使人身和設備安全得到保證，從而達到安全、可靠、人性化等良好特點。

1、機械傳動部分

機械傳動部分主要組成：主電機、氣動離合器、小齒輪、大齒輪等。由主電機帶動氣動離合器，再帶動小齒輪和大齒輪，在電氣、液壓各種保護存在的狀態下使球磨機進入工作狀態。

2、電氣部分

電氣部分主要有高壓開關柜、高壓交流電動機液態軟起動裝置、勵磁柜、低壓控制柜、離合器控制箱等部分組成，主要完成對潤滑站、氣動離合器等設備的操作控制。通過電氣控制系統，對球磨機各部分的溫度、壓力、流量等信號采集，完成對球磨機整體上相關設備的保護，并通過人機界面實現良好的人機溝通，實現對設備的實時監控和相應參數的實時查詢。

3、液壓部分

液壓部分主要工作是對球磨機的主軸承、小齒輪軸承、主電機軸承等提供良好的潤滑，使其能夠在安全、可靠的溫度下工作。其主要包括：高低壓泵、小齒輪泵、壓力傳感器、油流傳感器、測溫電阻等設備元件。干油噴射系統主要對大小齒輪接觸面進行定時潤滑，使齒面有充足的油，以防止齒面過快的磨損，并保證接觸面良好，延長齒輪壽命。

河南紅星球磨機廠家是專業的球磨機生產廠家，經過數十年的經驗累積與發展，我們的產品不段更新完善。精良的加工設備、精湛的加工工藝、嚴格的質量檢驗是我公司生產球磨機的標準。同時我公司還可為用戶提供工藝流程設計及設備選購與規劃，針對客戶需求為客戶量身設計生產很好的設備與工藝。歡迎廣大客戶來我廠考察。
