磨煤機改造前后產能及效益對比

觀察動能裝置鍋爐磨煤機自1999年到2012年運行期間，鍋爐運行中滅火事故時有發生。針對現有磨煤機存在的問題，使用紅星新型磨煤機替代原有磨煤機。

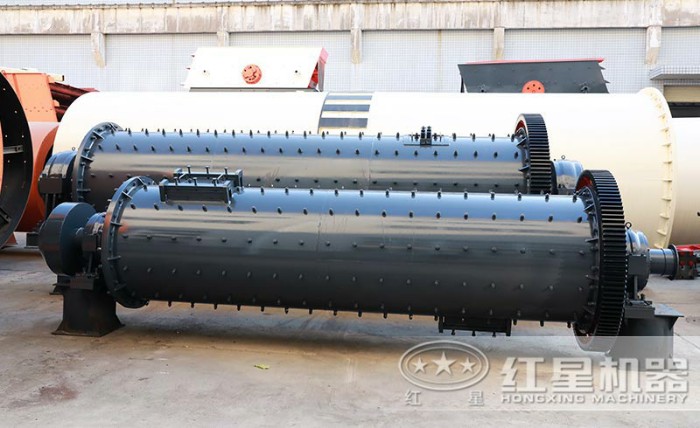

磨煤機

煤磨機存在的問題

通過對鍋爐運行狀況的診斷、評價，發現原有磨煤機存在一些不足，主要表現在以下6方面：

1、原選型設計計算產能高于實際產能，且煤粉太粗，實際產能為27.6t/h，折算到設計細度（R90=19%）下的產能是19.7t/h，比設計產能減小28.6％。

2、磨煤機對煤種適應性差，耐磨性能不強，碾磨產能衰減太快。

3、制粉系統磨損嚴重，由于產能不足，磨煤機長期處于大風量運行以滿足鍋爐燃燒的需求，造成煤粉粗，一次風管風速增高，加劇了一次風管道的磨損。

4、鍋爐在目前煤質條件下純燒粉產能179t/h，鍋爐煤耗高，磨煤機磨煤不能滿足鍋爐設計產能（220t/h）的需求。

5、運行周期短，投入的人力、物力、財力較大。

6、產出的煤粉顆粒特性差，風粉分配特性也不理想。

新型磨煤機

新型磨煤機主要部件有：中間落煤管、排出閥與多出口裝置、分離器頂蓋裝置、靜態分離器、分離氣體裝置、彈簧加載裝置、磨輥裝置、磨碗和葉輪裝置、側機體裝置、刮板裝置、縫隙氣封裝置、行星齒輪減速箱、潤滑油站、聯軸器、電動機、密封氣封系統以及壓差裝置等。其功能是碾磨原煤，達到爐內有效燃燒的細度。

新型磨煤機

原煤在3個碾磨部件的表面之間，受到擠壓和碾磨而被粉碎成煤粉。碾磨部件的旋轉將煤粉甩到風環（裝有均流導向葉片的環型熱風通道）處，干燥用熱風經風環吹入磨煤機內，對煤粉進行干燥，并將其帶入碾磨區上部的煤粉分離器中進行分離，不合格的粗粉返回碾磨區重磨，細煤粉經煤粉分離器由干燥風帶出磨外。在這個過程中，熱風還伴隨對煤粉的干燥，在磨煤機運行過程中，有少量的石塊和鐵器等雜物同時被甩到風環室，落入廢物箱，通過廢料箱刮板將廢料刮到廢料斗，再通過插板閥被定期排出。

改造前后對比

改進后，經過近3個月的運行，新型磨煤機整體運行良好，負荷加到28.8t/h，煤粉細度R90篩子通過率為93.6%，滿足鍋爐運行要求。

1、新型磨煤機產能

原型磨煤機產能不足，磨出的煤粉細度不夠，致使鍋爐燃燒不充分，鍋爐產汽負荷較高只能達到175t/h。新型磨煤機產能及煤粉細度能夠滿足鍋爐負荷要求，試車并取煤粉樣分析，測試4種工況參數。鍋爐投煤24.12t/h，產汽180t/h，持續8h對鍋爐進行標定，標定期間鍋爐工藝指標均在控制范圍內。

根據8h連續監測，鍋爐累計投煤192.96t，產汽1439t，噸煤產汽為7.46t/h。新型磨煤機與原磨煤機相比，鍋爐每噸煤多產汽0.23t。

2、新型磨煤機煤矸石排出多

新型磨煤機與原磨煤機相比，能夠及時排出煤中石子與煤矸石，延長磨煤機磨損件使用周期。

據統計，投煤25757t的情況下，排出煤矸石1265t，鍋爐磨煤機運行時間為1264h，平均排煤矸石為1t/h，磨煤機平均負荷為20.4t/h，噸煤平均排出煤矸石為49kg。

3、新型磨煤機刮板問題的處理

磨煤機易損件使用壽命短，自投用之日起磨煤機石子煤刮板共更換3次。煤刮板磨損后，石子煤不能及時清除，導致一次風道堵塞，影響一次風攜帶能力，限制磨煤機負荷。煤粉不能被及時攜帶到爐膛，造成鍋爐產汽和磨煤機壓差下降。

刮板組件由兩長兩短4個刮板組成，長刮板帶有銷軸，可以自由活動，但當磨損嚴重時，銷軸底部磨短，卡在孔內，軸中間磨損變形使刮板下垂，在運行過程中容易刮在下料口上，使刮板更易損壞，刮板組件不能取出，若取出需將順軸割除，十分繁瑣。對此刮板組件進行改造，將上部防塵蓋取消，將銷軸改造成T型，加大軸端，起到防塵作用，同時當銷軸底部磨損，銷軸也不會降到孔內無法取出，刮板頭不會掉下來與廢料孔碰撞，大大減少了刮板的損壞程度。另外，磨煤機要避免不正確的操作，這樣才嫩更好的保護磨煤機的完整性及運行。
