球磨機地腳螺栓斷裂修復方案及施工要點

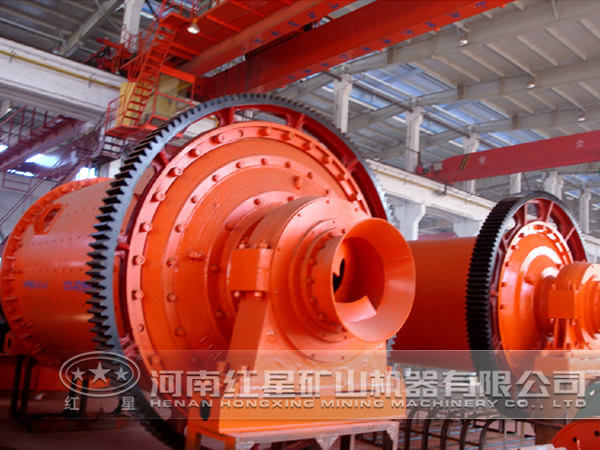

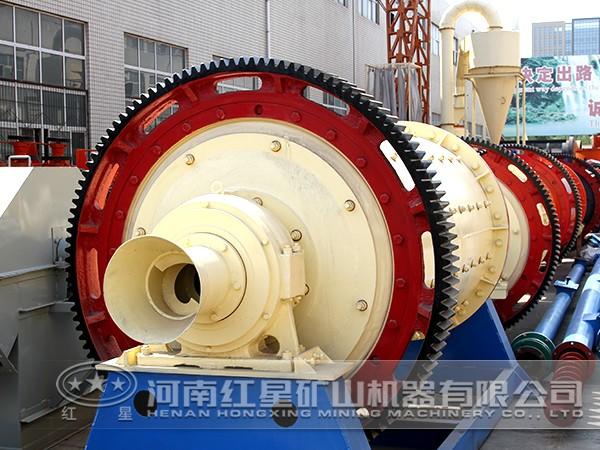

某礦廠溢流型球磨機在運行中發現，聯軸器間的軸承座靠近筒體處有1個地腳螺栓有異常振動，沒有引起足夠重視，不久地腳螺栓斷裂，導致設備停止運行。我們對斷裂原因進行了分析，對比了多種修復方案，摒棄了拆除原混凝土基礎，將地腳螺栓整體更換后重新澆注基礎的做法，采用固定套聯接螺栓與基礎板，使用圓鋼加固焊接方法的修復方案，減少了工程量、降低了費用且縮短了工期。

斷裂原因分析及糾正

現場檢查后發現，斷裂的地腳螺栓位于較靠近筒體處。螺栓斷裂點為靠近螺母下端面的絲扣部位，斷口表面呈明顯的疲勞脆性斷裂痕跡，靠近筒體一側的螺栓斷面表面光亮，約占整個斷面的3/4，其余斷面有明顯的撕裂現象。

使用標準水平儀檢查主電動機、聯軸器、小齒輪部及慢驅電動機的同心度，發現聯軸器兩端的聯接軸同心度超出設計要求。將上述部件重新調整后，使同心度達到設計要求后再進行地腳螺栓的修復處理，防止修復后的地腳螺栓再次因聯軸器兩端的聯接軸同心度超差而斷裂。

修復方案

1、將軸承座吊離混凝土基礎，重新調整主電動機、聯軸器、小齒輪部及慢驅電動機的同心度，使之達到設計要求。

2、沿軸承座四周將混凝土鑿開，深度要能放進基礎板且保證圓鋼或鋼筋施焊后其上端面不高于基礎表面（此方案中深度＞145mm）。鑿開斷裂地腳螺栓周圍的混凝土，深度為固定套下端能焊接為止（此方案中深度＞310mm），鑿開的面積以能放進固定套且按照一般焊條長度能夠斜焊到固定套的下端面即可。

3、把斷掉的地腳螺栓在距基礎頂部約100mm處割斷，將螺栓端面打磨平整并開坡口。

4、制作和斷掉的地腳螺栓同樣大小的M36聯接螺桿，如圖2所示，材質與地腳螺栓相同（Q235），聯接螺桿的長度參考原地腳螺栓長度。

5、制作固定套，為保證新聯接螺桿和原地腳螺栓的同軸度，固定套內孔直徑比原地腳螺栓的直徑稍大。原地腳螺栓為M36，固定套內孔直徑取Ф40mm，內孔深度取螺桿直徑的5倍，即180mm。帶孔段沿軸向?qū)ΨQ開3條焊接豎槽，其長度略小于孔深。為了保證焊接性能，固定套材質選用和地腳螺栓相同的Q235。

6、清潔并修整地腳螺栓周圍，調整聯接螺桿與原地腳螺栓的同軸度后焊接。修整焊縫，使外圓直徑等于或小于螺栓直徑，以保證固定套能通過焊縫。

7、將固定套按規定位置套在聯接螺桿和地腳螺栓上，保證固定套上端面距基礎面80mm。首先在兩端施焊，再沿螺桿的3條焊接豎槽施焊。

8、用厚度為30mm的Q235鋼板制作基礎板，為了便于灌漿，在基礎板上開孔。把混凝土基礎面打磨平整，將基礎板套在軸承座4個地腳螺栓上，Ф85孔套在固定套上。將固定套和基礎板上端滿焊，固定套外部以及其余3個地腳螺栓用4根Ф20mm×150mm的圓鋼（或螺紋鋼）交錯焊接固定后再焊接在鋼板上，做為加強。

9、重新澆注混凝土，抹平基礎面，待混凝土凝固后將軸承座就位，緊固地腳螺栓的螺母。

10、回填二次灌漿層，養護后球磨機即可投入運行。

施工要點

通過對球磨機狀態監測與評估，在焊接前對構件預熱，焊接后對焊件進行錘擊，消除焊接應力。焊接時應兩次施焊，且兩次施焊的焊縫處要留出孔隙，減少交叉焊縫帶來的影響，并對焊縫連接處進行接縫處理。焊接時，聯接螺桿上的螺紋用1mm厚的薄石棉板包扎，以免電焊損傷螺紋。固定套上端面到基礎面距離必須保證80mm，其上端面焊縫不允許高出基礎面，以免軸承座超高。

我們得出結論，球磨機安裝時必須嚴格按照?qǐng)D紙要求執行，否則會給以后的設備運行埋下隱患。使用中如發現球磨機異常振動，要及時查明原因，消除故障后才可繼續運行。地腳螺栓修復后，帶負荷進行運轉，整機運行穩定，無振動，得到了用戶的認可。與將混凝土全部破除，整體更換螺栓的方法比較，該方案減少了工程量，縮短了工期，降低了費用。
